方波/三角波/正弦波信號發生器（ICL8038）該信號發生器采用了精密波形發生器單片集成電路ICL8038。該電路能夠產生高精度正弦波，方波，三角波，所需外部元件少。頻率可通過外部元件調節。ICL8038的正弦波形失真＝1%，三角波線性失真＝0.1%，占空比調節范圍為2%~98%。 ICL8038的第10腳外接定時電容，該電容的容值決定了輸出波形的頻率，電路中的定時電容從C1至C8決定了信號頻率的十個倍頻程，從500μF開始，依次減小十倍，直到5500pF，頻率范圍對應為0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz。電路中的V1、R7、R8構成緩沖放大器，R9 為電位器，用于改變輸出波形的幅度。 附：基于ICL8038函數信號發生器的設計本設計是以ICL8038 和AT89C2051 為核心設計的數控及掃頻函數信號發生器。ICL8038 作為函數信號源

　　結合外圍電路產生占空比和幅度可調的正弦波、方波、三角波; 該函數信號發生器的頻率可調范圍為1~100kHz， 步進為0.1kHz， 波形穩定， 無明顯失真。

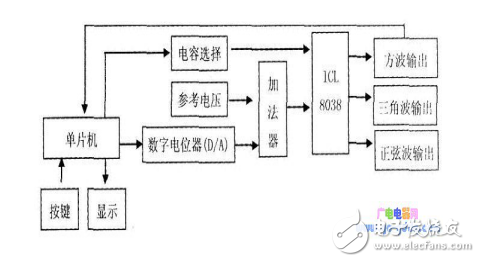

　　1.系統設計框圖如圖1 為系統設計框圖。本設計是利用鍵盤設置相應的頻率值， 根據所設置頻率段選擇相應電容， 經計算獲得相應數字量送數字電位器實現D/A 轉換， 同時與參考電壓（ 本例為5.5V） 相加后形成數控調壓去控制ICL8038 第8 腳， 這樣即可由ICL8038 實現對應頻率值的矩形波、三角波和正弦波。方波幅度經衰減后送單片機可測得信號源頻率并由數碼管顯示。
