藍橋杯程序，在板子上已經完美實現，單片機學習比較好

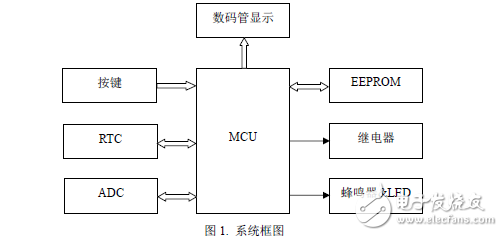

要求“模擬智能灌溉系統”能夠?qū)崿F(xiàn)土壤濕度測量、土壤濕度和時間顯示、濕度閾值設定及存儲等基本功能。通過電位器Rb2 輸出電壓信號，模擬濕度傳感器輸出信號，再通過AD 采集完成濕度測量功能；通過DS1302 芯片提供時間信息；通過按鍵完成灌溉系統控制和濕度閾值調整功能，通過LED 完成系統工作狀態指示功能。系統硬件電路主要由單片機控制電路、顯示單元、ADC 采集單元、RTC 單元、EEPROM 存儲單元、繼電器控制電路及報警輸出電路組成，系統框圖如圖1 所示：

MCS-51 單片機資料、I2C 總線驅動程序和DS1302 時鐘芯片驅動程序、CT107D 單片機綜合訓練平臺電路原理圖以及本題所涉及到的芯片數據手冊，可參考計算機上的電子文檔。程序流程圖及相關工程文件請以考生準考證號命名，并保存在計算機上的考生文件夾中，文件夾位于Windows 桌面上。

設計任務及要求

1. 系統工作及初始化狀態說明

1.1 自動工作狀態，根據濕度數據自動控制打開或關閉灌溉設備，以L1 點亮指示；

1.2 手動工作狀態，通過按鍵控制打開或關閉灌溉設備，以L2 點亮指示；

1.3 系統上電后處于自動工作狀態，系統初始濕度閾值為50%，此時若濕度低于

50%，灌溉設備自動打開，達到50%后，灌溉設備自動關閉；

1.4 灌溉設備打開或關閉通過繼電器工作狀態模擬。
