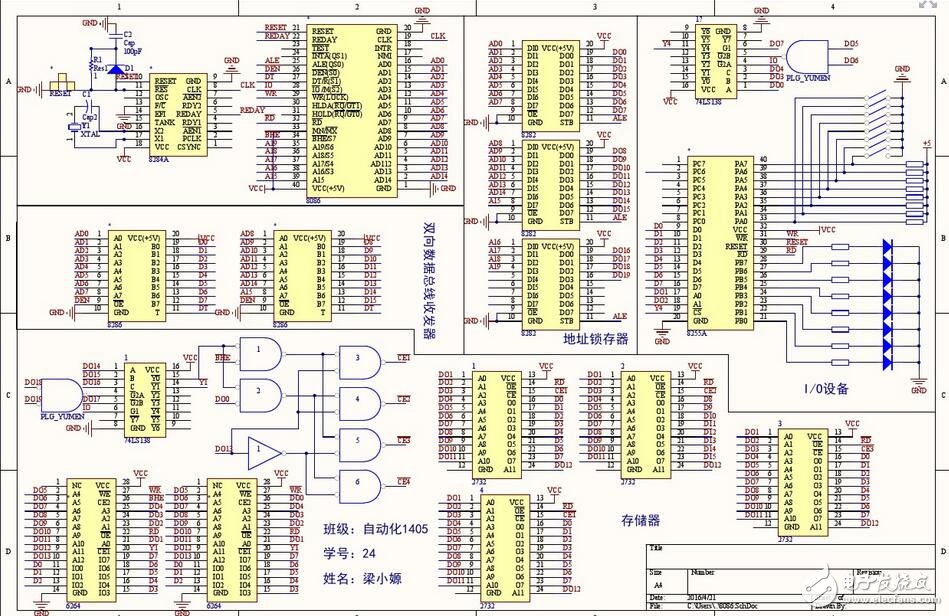

單芯片計算機系統的設計
8086 CPU 芯片有兩種工作模式，最小模式與最大模式。所謂最小模式，是指系統中只有一個8086 微處理器，在這種情況下，所有的總線控制信號，都直接由8086 CPU 產生，系統的總線控制邏輯電路被減到最少，該模式適用于規模較小的微機應用系統。
CPU 子系統的設計
CPU 子系統包括8086 CPU、數據收發控制器、地址鎖存器和存儲器譯碼電路等。
CPU 與存儲器（或I/O 端口）進行交換時，CPU 首先要送出地址信號，然后再發出控制信號及傳送數據。因此需要加入地址鎖存器，先鎖存地址，使在讀寫總線周期內地址穩定。
數據收發控制器相當于一個總線開關，用來控制CPU 的數據總線選擇從存儲單元或I/O端口發送或接受數據，匹配通信時序。

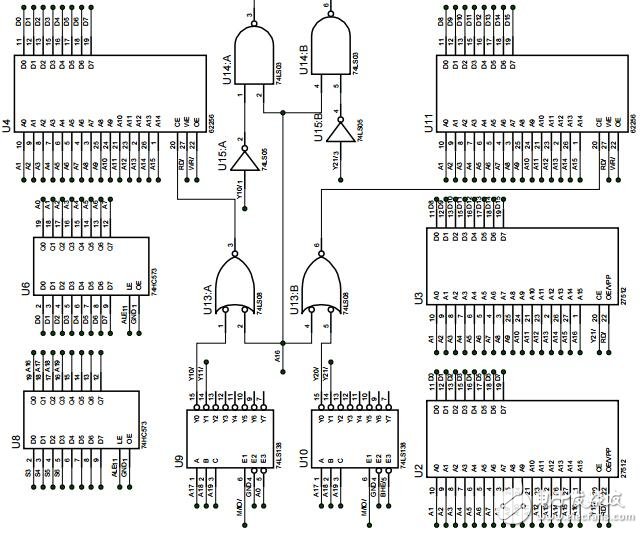

存儲器譯碼電路與74LS138 原理一樣，利用地址線生成ROM 和RAM 單元的片選信號。CPU 上電復位后地址為FFFF0H，首先從ROM 里讀出程序，該程序是無條件跳轉指令，能夠使CPU 跳轉到RAM 的地址。CPU 再從SDRAM 里讀出程序。
