單片機學習機及編程器的設計與制作

1 系統簡介本系統用AT98C52單片機組成一個學習機 ，他可 以開發MCS-51系列的任何單片機 。其中8k的FLASHROM 存放仿真器監控程序 。用 3片 8k靜態 RAM6264作為外 24kRAM ，可 以 擴 展 為 64k。 同 時 每 片 6264可 換 為 EPROM 2864進行 編 程 。并 行 口選 用一 片 8155作 為鍵 盤 ／顯示控制器 ，另外一片并行 口8255作為EPROM 編程器驅動 器 ，同 時可 以驅 動 打印機 。本 系統鍵 盤 配有 3O個 小按 鍵 ，1個 復 位鍵 ，16個 數字鍵 ，13個命令鍵 。本系統用6個共陰極數碼管作為顯示器 ，其 中左邊 高 4位 顯 示地 址或 狀態 ，低 2位 顯示 數 據 或代碼 。本系統借助片內的SIO，通過一片MAX232形成簡易的RS232串行接 口，可以與PC機或單片機串行通信 。在PC 機上完成51匯編語言或者C51程序的編寫 、匯編、調試 ，最后變成 HEX （16進制）格式，通過串行通信 口寫入到仿真器中從 2000H開始的內存單元，在仿真機上運行程序 。

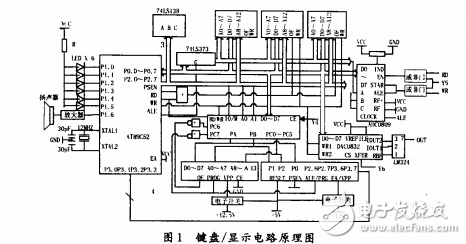

本裝置將 PSEN與RD相與形成統一的讀信號線，這樣 片 外 的 RAM 既是 數 據存 貯器 又 是程 序存 貯器 。本系統特點 ： （1）可 以作 為單 片 機 原 理 及單 片機 匯編 語 言 的 學 習收稿 日期 ；2005—02—24 機 ，用 戶可 以用 鍵 盤直 接輸 入 機器 語言 程 序 ，進 行運 行 、調試 程 序 。 （2）又 是 EPROM ，EPROM 和 AT89C51 （2）的編程 器 。 （3）能與PC機實現串行通信 ，在PC機上完成匯編程序或 C51的編寫 、調 試 匯編 ，最后 轉換 成 HEX格 式 ，通過串行通信寫入到仿真器 的從 2000H開始 的內存 單元運行調試 程 序 。 （4）還可 以與其他單片機進行 串行通信 ，實 現數據交換 。 （5）還 可 以把ROM 中數據 移動 到RAM 中或EPROM 中去 ，同 時在 RAM 和 EPROM 之 間互 相移 動 數據 。 （6）還 可 演示 交通 燈 、8字旋 轉 、實 時時 鐘和 電 子音樂 等 。并 能進 行 A／D和 D／A 轉 換及 定 時器 實驗 。 （7）還可作為一個精確的電子時鐘使用，或作為 自動打鈴 器使 用 。 2 學 習機 電路原理 2．1 鍵 盤 顯 示 器 電路鍵 盤 ／顯示 電路原 理 如 圖 1所 示 。本 系統采用一片8155作為鍵盤掃描／顯示器接 口。字位 口用 達 林 頓 集 成 電路 UNL2OO3A 驅 動 ，字 形 口用 74LS244驅 動 ，8155的A 口輸 出字形碼 ，B 口輸 出字位 碼 ，C 口作為鍵回掃信號。6個高亮度數共陰極數碼管作為顯示器 。30個小按鍵 ，其中16個是數字鍵 ，13個為命令鍵 ， 1個為 復位 鍵 。
