設計一個智能化萬年歷時鐘電路，LED數碼管作為電路的顯示部分，按鈕開關作為調時部分，通過與單片機連接數碼管動態顯示年、月、日、時、分、秒、星期、溫度。并能準確計算閏年閏月的顯示。

萬年歷時鐘的設計

一、 設計目的：

1、 掌握C51程序用于實踐并實現相應的功能；

2、 掌握時鐘程序的使用方法；

3、 掌握時間函數的使用方法；

4、 掌握鍵盤的程序使用方法；

二、 設計任務：

設計一個智能化萬年歷時鐘電路，LED數碼管作為電路的顯示部分，按鈕開關作為調時部分，通過與單片機連接數碼管動態顯示年、月、日、時、分、秒、星期、溫度。并能準確計算閏年閏月的顯示。

三、 設計要求：

通過與單片機連接數碼管動態顯示年、月、日、時、分、秒、星期等功能，并能準確計算閏年閏月的顯示，三個個按鈕連接P3.0、P3.1、P3.2可以精確調整每一個時間數值，通過對所設計的萬年歷時鐘電路進行實驗測試，達到了動態顯示時間，隨時調整時間等技術指標。

四、 系統方案設計：

1、系統總體設計：

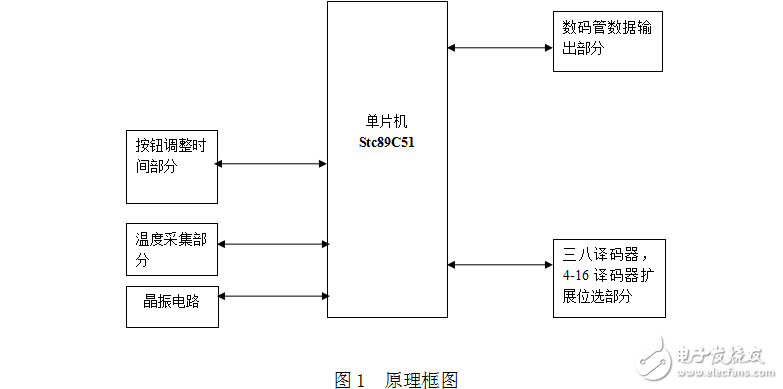

1） 原理構成框圖

本設計用STC89C51作為核心控制部分，外接晶振電路和74HC154，74LS138作為位選擴展電路，P3.0、 P3.1 、P3.2接三個個按鈕作為時間調整部分，以兩個17個數碼管作為顯示部分，P2口作為位選，P0口作為數據輸出部分。具體框圖如圖1所示：
