一、 iPhone 5S射頻電路及工作原理

　　iPhone 5之前的所有手機射頻電路都是采用的英飛凌芯片，而iPhone 5S沒有繼續使用英飛凌的芯片，而是采用了高通的WTR1605。

　　高通WTR1605芯片支持WCDMA HSPA+，CDMA 2000 EVDO Rev.B、TD＿SCDMA、TD＿LTE、FDD＿LTE、EDGE、GPS，全球網絡制式幾乎全部都支持。

　　對應使用的基帶芯片是高通MDM9615M，而MDM9615M也是一款近乎“變態”的芯片，是真正意義上的全球制式基帶芯片，上述所說的WCDMA HSPA+、CDMA2000 EVDO Rev.B 、TD＿SCDMA、TD＿LTE、FDD＿LTE、EDGE、GPS均在支持范圍之列。

　　iPhone 5S手機從某種意義上來說，是全球網絡制式“通吃”的手機。

　　1.1 iPhone 5S射頻電路分析

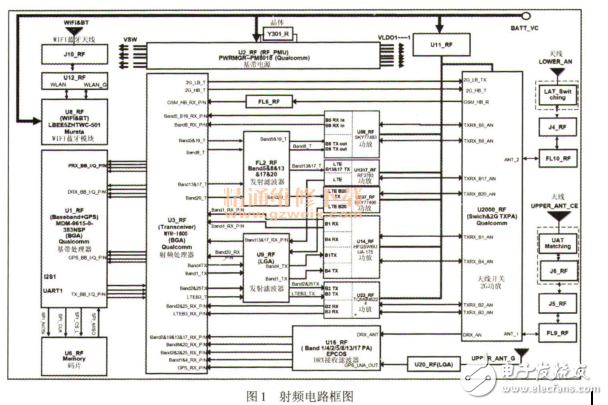

　　iPhone 5S射頻電路主要由天線部分（LOWER＿AN）、天線開關（U2000＿RF）、發射濾波器（FL2＿RF）、發射濾波器（U9＿RF）、BAND5/BAND8功放（U58＿RF）、LTE BAND13/BAND 17功放（U1317＿RF）、LTE BAND20功放（U207＿RF）、BAND1/BAND4功放（U14＿RF）、BAND2/AND3功放（U23＿RF）、DRX接收濾波器（U16＿RF）、功放供電（U11＿RF）、射頻處理器（U3＿RF）、基帶處理器（U1＿RF）、基帶電源（U2＿RF）等組成。WiFi藍牙電路主要由WiFi藍牙天線、天線接口J10＿RF、天線開關（U12＿RF）、WiFi藍牙模塊（U8＿RF）等組成。iPhone 5S射頻電路框圖如圖1所示。

? ??
