如何看懂電路原理圖電器修理、電路設計都是要通過分析電路原理圖，了解電器的功能和工作原理，才能得心應手開展工作的。作為從事此項工作的同志，首先要有過硬的基本功，要能對有技術參數的電路原理圖進行總體了解，能進行劃分功能模塊，找出信號流向，確定元件作用。若不知電路的作用， 可先分析電路的輸入和輸出信號之間的關系。如信號變化規律及它們之間的關系、相位問題是同相位，或反相位。電路和組成形式，是放大電路，振蕩電路，脈沖電路，還是解調電路。 要學會維修電器設備和設計電路，就必須熟練掌握各單元電路的原理。會劃分功能塊，能按照不同的功能把整機電路的元件進行分組，讓每個功能塊形成一個具體功能的元件組合，如基本放大電路，開關電路，波形變換電路等。要掌握分析常用電路的幾種方法，熟悉每種方法適合的電路類型和分析步驟。

　?。保涣鞯刃?a href='http://www.socialnewsupdate.com/v/tag/110/' target='_blank' class='arckwlink_none'>電路分析法 首先畫出交流等效電路，再分析電路的交流狀態，即：電路有信號輸入時，電路中各環節的電壓和電流是否按輸入信號的規律變化、是放大、振蕩，還是限幅削波、整形、鑒相等。

　?。玻绷鞯刃щ娐贩治龇?畫出直流等效電路圖，分析電路的直流系統參數，搞清晶體管靜態工作點和偏置性質，級間耦合方式等。分析有關元器件在電路中所處狀態及起的作用。例如：三極管的工作狀態， 如飽和、放大、截止區，二極管處于導通或截止等。

　?。常l率特性分析法 主要看電路本身所具有的頻率是否與它所處理信號的頻譜相適應。粗略估算一下它的中心頻率，上、下限頻率和頻帶寬度等，例如：各種濾波、陷波、諧振、選頻等電路。

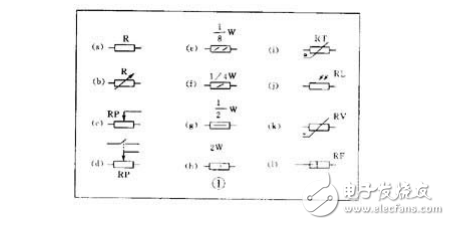

　　４．時間常數分析法 主要分析由Ｒ、Ｌ、Ｃ及二極管組成的電路、性質。時間常數是反映儲能元件上能量積累和消耗快慢的一個參數。若時間常數不同，盡管它的形式和接法相似，但所起的作用還是不同，常見的有耦合電路、微分電路、積分電路、退耦電路、峰值檢波電路等。最后，將實際電路與基本原理對照，根據元件在電路中的作用，按以上的方法一步步分析，就不難看懂。當然要真正融會貫通還需要堅持不懈地學習。電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。
