A.戴維南定理和諾頓定理：
戴維南定理：
含獨立源的線性電阻單口網絡N ，就其端口來看，可等效為一個電壓源串聯電阻的支路。
其中電壓源的電壓等于網絡N 的開路電壓uoc ，串聯的電阻等于網絡N 中所有獨立源置零時
所得網絡N0 的等效電阻R0。
諾頓定理：
含獨立源的線性電阻單口網絡N ，就其端口來看，可等效為一個電流源與電阻并聯的組
合。其中電流源的電流等于網絡N 的短路電流isc ，并聯的電阻等于網絡N 中所有獨立源置
零時所得網絡N0 的等效電阻R0。

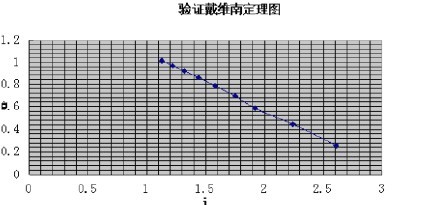

測量實際二端網絡（EEL-53）的開路電壓（用電壓表）和短路電流（電流表），得到二端
網絡的內阻，改變負載的電阻，記下不同電阻的電壓和電流。通過一個等效電路，電流源和電阻
并聯（諾頓定理），和另一個等效電路，電壓源和電阻串聯（戴維南定理）在不同負載電阻的電
流和電壓與其比對，若作出的數據圖表擬合性好，證明驗證戴維南定理和諾頓定理成功，否則失
敗
?
?
