城市路燈是人們?nèi)粘Ｉ钪斜夭豢缮俚墓苍O(shè)施，近年來，具備遠程監控功能的智能化路燈監控系統逐漸得到推廣應用，除了傳統的高壓鈉燈、鹵素?zé)敉猓滦偷?LED?路燈更是廣泛采用遠程監控接口，以達到節能降耗，集約化，智能化管理的目標。
?
電力線載波具有安裝方便，免布線的天然優勢，在各種遠程控制中很早就有應用。實際應用中也發現載波在防雷方面具有較好的效果，載波信號通過磁環與外部線路耦合，可有效減少傳導到芯片端的脈沖能量，減少器件損壞的風險。另外，在現有路燈的智能化改造中，載波模塊可直接安裝在燈桿底端的控制箱中，無需安裝到燈頭處，施工成本大幅降低。
?

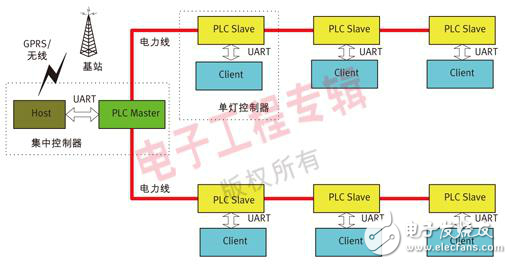

本文介紹基于中穎工業級電力線載波 SoC--SH99F01?的路燈遠程監控系統方案設計，并對監控系統的通信協議棧
?
PLC-NT-SSL 進行詳細介紹。
?
SH99F01 芯片特點
?
SH99F01 是一顆工業級電力線載波通信?SoC，內建高性能載波調制解調模塊，處理器為?1T 增強型?8051 MCU，
?
主要特點如下：
?
載波模塊部分：
?
系統方案：零中頻全數字收發機。
?
調制解調：63?位直接序列擴頻調制及 DBPSK?窄帶調制雙模方案。
?
模擬前端：90dB?總接收增益，內建模擬低通，帶通濾波，10?位 DAC?波形輸出，輸出增益 4?級可調。
?
增強功能：真實 RMS?的接收信號強度指示(RSSI)，數字頻率合成，載波頻率可寄存器設定，接收雙通道分時復用。
?
糾錯編碼：級聯編碼(RS?編碼+卷積編碼+交織)。
?
系統功耗：收發不超過 10mA(發送不包含線路驅動功耗)。
?
MCU 部分：
?
CPU：增強型?8051(1T)內核，最大工作頻率?16M。
?
片上存儲器：16K Bytes Flash?程序空間；768 Bytes?片上 SRAM；2K Bytes?類 EEPROM。
?
IO 端口：最多?16 個?IO 端口，每個端口?10mA 驅動能力，內建上拉電阻。
?
外設：1?個增強型 UART；3?個 16?位定時器(Timer2?具捕獲功能)；4?通道 10?位 SAR ADC。
