均衡器是一種可以分別凋節各種頻率成分電信號放大龜?shù)?a target='_blank' class='arckwlink_none'>電子設備，通過調節音頻均衡器的參數，可以補償揚聲器和聲場的缺陷，起到補償和修飾各種聲源的作用。
　　分立器件與運放構建的模擬電感音頻均衡器，因受分立器件本身性能的影響，存在許多不利因素，使該音頻均衡器在競爭中處于劣勢。提出了在ADSP—BF533硬件系統上設計數字音頻均衡器的方法。譜分析算法采用FFT，其程序設計可以調用DSP的實時信號處理庫函數。均衡器的設計算法采用FIR濾波器的設計方法，F(xiàn)IR濾波器具有嚴格的線性相位，均衡后的音頻不會產生相位失真。系統相對于模擬音頻均衡器有較大的優越性，設計靈活、運算精度高、處理速度快、滿足實時信號處理的要求。
　　1 數字音頻均衡器的硬件設計

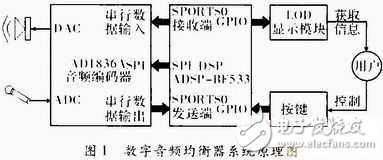

　　硬件平臺以ADSP—BF533（DSP）作為數字信號處理核心，AD1836A作為音頻采集和播放單元，LCD顯示模塊和按鍵實現人界交互。系統原理如圖1所示。
　　
　　模擬音頻信號經AD1836A模數轉換，南DSP數字均衡后再傳送給AD1836A進行數模轉換，以實現音頻信號的均衡。用戶可以通過LCD顯示模塊和按鍵來改變DSP中的軟件處理流程或參數，完成對數字音頻均衡器的控制。
　　1．1 主處理器ADSP-BF533
　　ADSP—BF533處理器是ADSP Blackfin系列的成員，其結構采用了微信號結構（Micro Signal Architecture），具備簡潔的RISC指令集結構。內部指令處理采用流水線技術，并集成乘累加單元（MAC）和算術邏輯單元（ALU），其最高核頻率可達600 MHz。
　　BF533集成了豐富的外設接口，在數字音頻均衡器中使用SPORT0完成數字音頻的數據傳輸，使用SPI來配置AD1836A的工作模式，并用可編程標志（PF）與LCD、按鍵進行連接。
　　1．2 音頻編碼器AD1836A
　　AD1836A是一個高性能的單片編碼器，能夠提供3個立體聲的DAC和2個立體聲的ADC。DSP通過SPI將AD1836A配置采樣率為48 kHz，數據字寬為24位的音頻編碼器，并通過SPORT和AD1836A進行數據的傳輸，其串行數據端口可以采用流行的I2S串行模式。
　　1．3 LCD顯示模塊設計

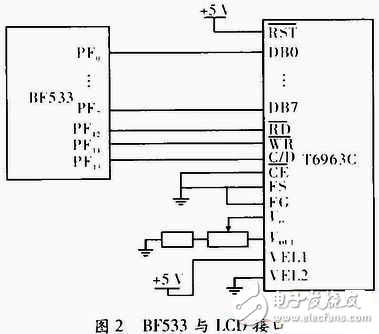

　　LCD選用MSP-G240128DYSY的點陣式液晶顯示模塊，該液晶顯示模塊的驅動控制系統由液晶顯示控制器T6963C及其外圍電路、行驅動器組、列驅動器組和液晶驅動偏電壓電路組成。BF533通過PF接口實現對T6963C8位數據總線和控制線的讀寫。其中使用PF0～PF7為數據線，PF12～PF14為控制線，圖2給出了BF533和LCD的接口方式。
