? ? ? ? 做鋼網需要用到Gerber文件，Gerber文件是印刷板廠通用的一種文件，所以需要將PCB生成Gerber文件，再將Gerber文件給做鋼網的廠商，廠商就可以通過Gerber文件制作鋼網了。

　　下面介紹最常用的power PCB如何輸出Gerber文件。第一步：打開powerpcb文件

　　當你重新打開文件時你可能看不到已灌過的銅，但實際上你灌過得銅是存在的，這時你需要進行如下操作：在setup/disply colors打開所有的層（包括電源地），點擊view/nets/ok，灌過得銅就會顯示。

　　第二步：建立子目錄

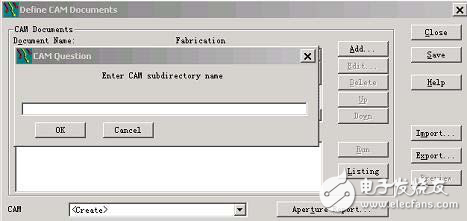

　　在powerpcb中g(shù)erber文件保文件夾默認在powerpcb安裝目錄的CAM下。點擊File/cam，在彈出對話框CAM處用下拉箭頭選create，鍵入文件夾名后，點擊ok，輸出的gerber文件將保存在新建的文件夾中。

　　第三步：輸出光繪文件

　　首先來看一下每個powerpcb文件 應輸出多少張gerber文件。輸出的總數為n+8張。其中n 為板子的層數（例如4 層板，那么n=“4”），這n張圖為板子每層的連線圖；另外8張包括2張絲印圖（silkscreen top/bottom） ，2張阻焊圖（solder mask top/bottom），2張助焊圖（paste mask top/bottom），2

　　張鉆孔圖（drill/Nc drill）。下面是輸出這些文件的具體操作：

　　點擊Add，彈出下列對話框。在document name處填寫繪圖文檔名，docment處用下拉菜單選擇繪圖類型，并在彈出對話框中選擇相應的已定義過的層的名字，ok后在layers處定義輸出的層及每層輸出的內容，點擊ok后，點擊Run即可。
