在電磁屏蔽技術中我們已經知道,任何直接穿透屏蔽體的導線都會造成屏蔽體的失效。在實際中，很多屏蔽嚴密的機箱（機柜）就是由于有導體直接穿過屏蔽箱而導致電磁兼容試驗失敗，這是缺乏電磁兼容經驗的設計師感到困惑的典型問題之一。
判斷這種問題的方法是將設備上在試驗中沒有必要連接的電纜拔下，如果電磁兼容問題消失，說明電纜是導致問題的因素。解決這個問題有效方法之一是在電纜的端口處使用濾波器，濾除電纜上不必要的頻率成份，減小電纜產生的電磁輻射，也防止電纜上感應到的環境噪聲傳進設備內的電路。
概括地說：濾波器的作用是僅允許工作必須的信號頻率通過，而對工作不必須的信號頻率有很大的衰減作用，這樣就使產生干擾的機會減為最少。
從電磁兼容的角度考慮，電源線也是一個穿過機箱的導體，它對設備電磁兼容性的影響與信號線是相同的。因此電源線上必須安裝濾波器。特別是近年來開關電源廣泛應用，開關電源的特征除了體積小、效率高、穩壓范圍寬外，強烈的電磁干擾發射也是一大特征，電源線上如果不安裝濾波器，沒有可能滿足電磁兼容的要求。

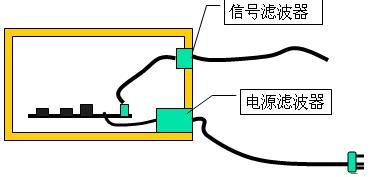

安裝在電源線上的濾波器稱為電源線干擾濾波器，安裝在信號線上的濾波器稱為信號線干擾濾波器。之所以這樣來劃分，主要是因?yàn)閮烧叱硕加袑﹄姶鸥蓴_有盡量大的抑制作用外，分別還有一些特殊的考慮。
信號濾波器還要考慮濾波器不能對工作信號有嚴重的影響，不能造成信號的失真。
電源濾波器除了要保證滿足安全方面的要求外，還要注意當負載電流較大時，電路中的電感不能發生飽和（導致濾波器性能下降）。
