發視頻資料介紹

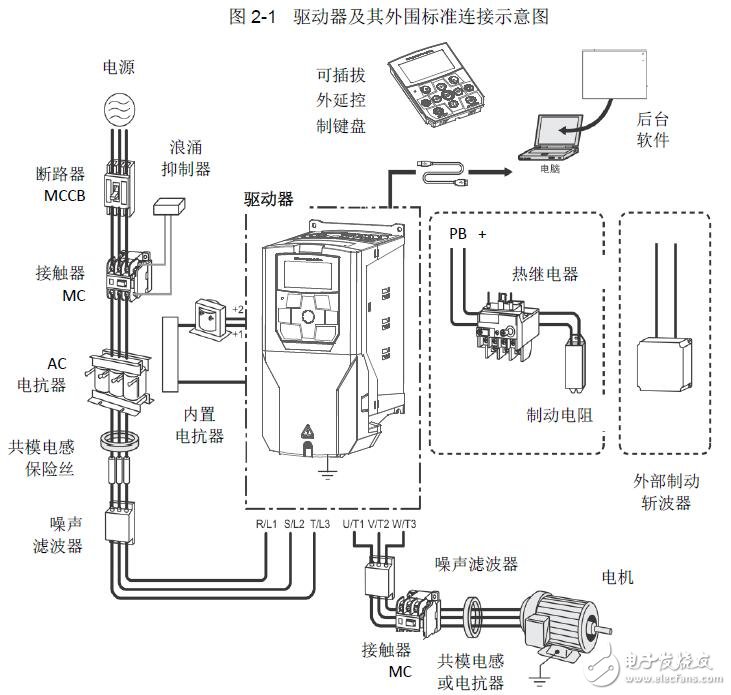

驅動器外圍及本體的硬件原理概述為：其主電源側的三相交流電抗器或內置的直流電抗器與直流母線電容器一起，組成 LC 濾波器，再加上二極管橋就構成了 IGBT 逆變橋模塊所需的直流電壓源。交流電抗器的另一個功能是抑制從電源到驅動器或驅動器內部產生的對電源側的高頻擾動。同時改善驅動器的輸入電流波形。這樣使得驅動器從電源側吸收的功率幾乎都是有功功率。IGBT橋產生作用于電機的對稱的三相交流 PWM 電壓。內置的微處理器根據檢測信號、參數設定值和來自控制 I/O 模塊及控制鍵盤的指令對電機進行控制。驅動器內控制單元模塊向電機控制專用集成電路發出指令，該電路計算出 IGBT 的開關位置，門極驅動器對這些信號進行放大，用來驅動 IGBT 逆變橋。為更詳細的表達使用本驅動器時所形成的自動驅動與控制系統在保護、效能和可靠性方面的一般性設計要求。
