發視頻資料介紹
你經常用溫度傳感器二極管在各種各樣的中等精密溫度測量的應用。比較高溫度系數是相當線性about–2mv /℃。to make a溫度測量系統以及二極管需要激勵，柯亭，和放大。該電路可以相當簡單。這一公告包含各種地址的集合電路應用。
二極管
幾乎任何硅二極管都可以用作溫度測量傳感器。但摩托羅拉MTS102硅溫度傳感器是一個二極管專門為該函數的優化。它的目的是在溫度傳感應用在汽車，消費和工業產品，低成本和高精確度是重要的。包裝在TO-92封裝具有?2?C精確的溫度精度從40–?C + 150?C.
激勵

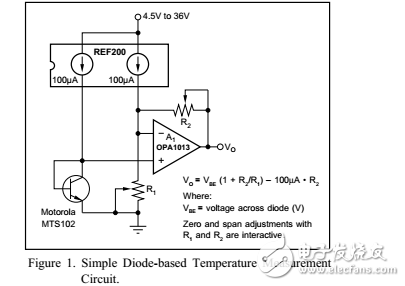

電流源是二極管激勵的最佳手段。在某些情況下，電阻偏置可以提供足夠的近似值，但電源的變化和紋波可能會導致這種方法的重大錯誤。這些問題在諸如5V單電源系統等低電源電壓的應用中加劇了。自100?MTS102是一操作指定，Burr Brown REF200雙100?電流源/匯的完美匹配。一個電流源可用于勵磁，另一個電流源可用于抵消。
