采集數據的有效傳輸和存儲轉發技術的發展保證了數字圖像在現實中廣泛應用。如今，從多媒體通信領域的遠程教育、圖像監視到醫學上的遠程會診，都和數據的有效傳輸及存儲轉發技術息息相關。在國防工業領域，圖像數據的采集存儲和連續有效轉發也起著巨大的作用，航空遙感圖像和衛星遙感圖像的處理加工，電視制導中數據視頻圖像的傳輸，都離不開圖像傳輸存儲技術。本文設計的基于Flash的高速大容量固態數據存儲器，采用了基于LVDS的數據傳輸方式傳輸兩路高速圖像數據，實現圖像數據的高速實時存儲。不僅具有處理速度快、設計靈活性高等特點，還具有可配置性和可重構性的特點。

　　1 系統總體設計

　　本文介紹的圖像存儲器在飛行任務中負責完成兩路獨立視頻信號的采集存儲任務。視頻圖像存儲的總體結構框圖如圖1所示，當光耦接收到起飛和誘餌兩個控制點火信號后，FPGA就控制視頻信號1、視頻信號2經2路獨立的LVDS接口傳輸，并分別解碼后緩存到2個外部FIFO中，最后寫入到2個各自的存儲模塊Flash當中。在系統工作時，讀書裝置可以實時監測記錄器關鍵狀態參數；系統存儲工作完成后，讀數裝置通過LVDS接口以20 Mbyte/s的速度遠程高速讀取圖像記錄器的數據，將數據回傳至上位機進行存盤判讀。

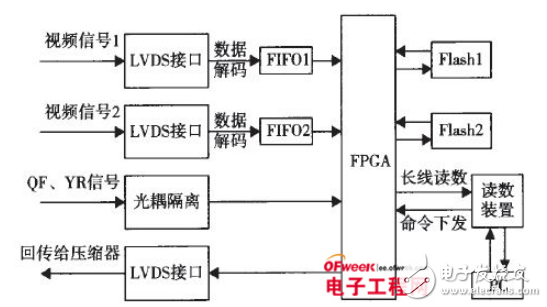

　　圖1存儲器功能框圖

　　本設計存儲器負責接收的2路圖像尺寸均為640 X480 byte，在飛行器內部傳感器下發起飛和誘餌兩個關鍵信號的控制下，圖像數據存儲器分別對這2路視頻圖像信號進行采集，采樣位數：8 byte/像素，輸入數據碼率：30.72 Mbyte/s，幀率：100 f/s（幀/秒），然后將解碼后的數據分別存儲到2個Flash中，最后準確地完成數據的轉發任務，使圖像數據順利進入下一模塊。存儲器視頻信號處理硬件電路框圖如圖2所示。

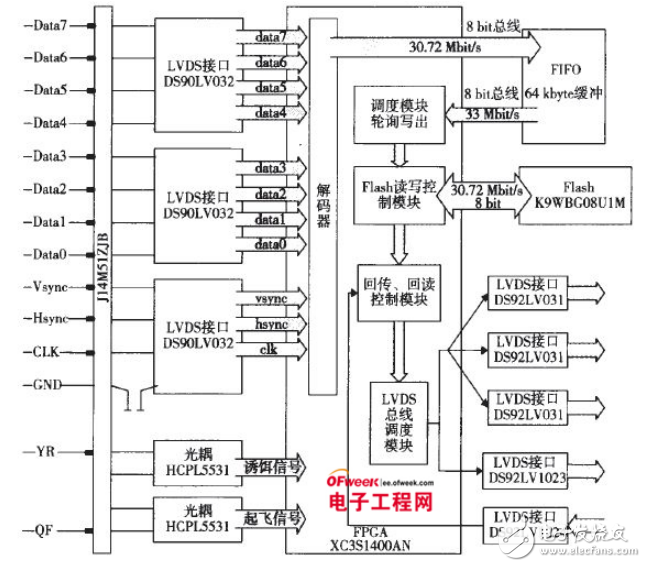

　　圖2存儲器視頻信號處理硬件電路框圖
