實驗結果 - 基于光電傳感器的能自主識別道路的智能車

2012年08月07日 11:33 來源：互聯網 作者：互聯網 我要評論(0)

　　三、實驗結果

　　硬件設計

　　電機驅動電路

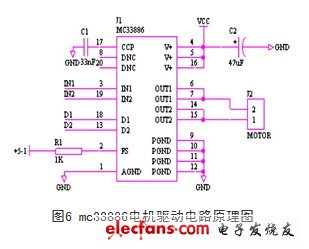

　　電機驅動采用mc33886作為驅動芯片，其原理如圖6所示。通過向in1、in2口送出pwm波來控制電機的正轉和反轉，正轉為智能車加速，反轉減速。改變pwm波的占空比，可控制電機的轉動速率。

　　速度檢測電路

　　本文采用增量式光電編碼器來測量車速，其輸出脈沖的頻率正比于轉速，可以通過測量單位周期內脈沖個數或者脈沖周期得到脈沖的頻率，具有較高的精度。

　　電源變換電路

　　智能車系統配有7.2v的蓄電池，可直接為直流電機供電。單片機、光電傳感器和光電編碼器所需電壓為5v，伺服舵機為6v。這些電壓則由7.2v蓄電池調節得來。

　　單片機和光電編碼器通過穩壓芯片7805穩壓輸出5v電壓供電。光電傳感器數目多、功耗大，對電源穩定性要求更高，故單獨采用效率較高的芯片lm2575對它供電。給舵機供電的芯片選用的是低壓差可調輸出三端線性穩壓器lm1117，片上提供安全操作保護等功能。

　　軟件設計

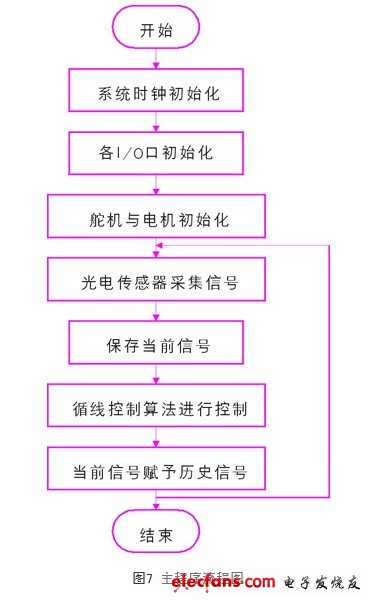

　　軟件設計分模塊實現，其中主程序包括時鐘初始化、i/o口初始化、舵機電機初始化、采集信號和控制算法，程序流程見圖7。
