Flash存儲器 - 串口通信車載GPS嵌入式漢顯與語音實現
2012年07月24日 15:44 來源:本站整理 作者:秩名 我要評論(0)
3.3 存儲器
Flash需要保存GPS定位信息、關鍵點、字庫、通話記錄、短信息、運營數據和其他數據。Flash容量需求分析如下:
3.3.1 字庫約需要800K字節。
3.3.2 GPS定位信息需要作為行車記錄加以保存,目前絕大多數GPS模塊都是每秒發送一次GPS定位數據,如果每一條都作為行車記錄保留沒有太大的實際意義,因此可每隔一至十分鐘保留一次定位數據,這樣的話10000條可至少保存大約一周的行車記錄,滿足實際應用需要。定位信息包括:時間、經度、經度標識、緯度、緯度標識、速度、方向、狀態以及附加信息等等。
定位信息量計算:10000條×48字節=480000字節
3.3.3 對于需要限速提示、路段提示、區域提示等特殊需求,可以通過預存這些關鍵點或多邊形的定位數據信息,車輛行駛過程中經過、到達、離開這些區域時,將收到的定位信息與之比對并配合語音播報即可判別并進行提示。關鍵點的信息包括:進入關鍵點時間、駛出關鍵點時間、左下角緯度、左下角經度、左上角緯度、左上角經度、右下角緯度、右下角經度、右上角緯度右上角經度以及其他標志位等等。
關鍵點信息量計算: 52字節×200個=10400字節(保存100個關鍵點,預留100個關鍵點容量)
多邊形信息包括:頂點的編號、頂點經度、頂點緯度等信息。
多邊形:10個×9個頂點×(2+10+11)=2070字節(最大保存10個9邊形)
因此容量應至少在1MB以上,最好采用并口通信的Flash以滿足與MSP430系列單片機的高速數據傳輸。
3.4 語音芯片及功放電路
為了縮短開發周期,可考慮采用處理器內部集成了完整的語音合成系統。以科大訊飛的語音芯片為例,該芯片支持任意中文文本的合成,中文編碼可以采用GB2312 或者Unicode 兩種編碼方式,電平邏輯為TTL 電平,通過串口(UART) 接收上位機發送的命令和數據,命令和數據以幀的方式進行封裝和發送,允許發送數據的最大長度為200個字節。語音芯片在接收到命令或文本合成完畢之后,通過串口TXD2向MCU發送反饋信息。MCU可以通過接收芯片的反饋,了解到芯片是否正確接收了命令,以及芯片是否完成了文本合成。當芯片READY信號腳處于低電平時,表明芯片處于待機就緒狀態;處于高電平時,表明芯片正處于文本合成狀態。語音通過10bit DAC 模擬音頻輸出,外圍功放電路采用最常用的LM386的功放電路就能滿足要求。

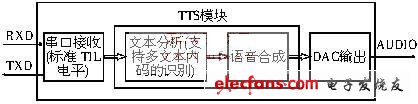

圖4 語音芯片原理框圖
3.5 其它外圍電路

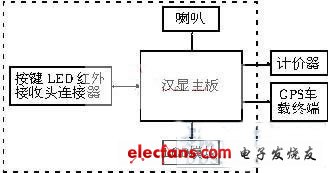

由于國內目前的車載GPS終端和計價器基本都是采用串口通信的方式連接漢字顯示終端,因此根據不同車載終端和計價器必須采用相應的串口通信方式,可考慮采用MAX202等轉換芯片電路、電流環電路或其他解決方案。電流環電路原理如下圖:
圖5 電流環電路原理圖
MCU和Flash最好采用3.3V供電的低功耗芯片,因此需要與LCD模塊通過3.3V~5V的電平轉換芯片為核心的驅動電路來連接,也可根據LCD模塊采用合適的解決方案。
4 結語
在車載GPS技術已經十分成熟的今天,車載GPS系統的發展趨勢是提供更友好的人機交互功能、更完善的服務。嵌入式漢字顯示終端通過串口即可實現對車載終端的擴展,為車載GPS終端提供友好的人機交互界面,以及個性化設置,大大方便用戶的使用,而且擴展了車載GPS終端的功能和資源,能為用戶提供更豐富的服務內容。因此,嵌入式漢字顯示終端必將極大地推動車載GPS系統的普及,促進車載GPS系統的發展。
