膨脹閥的結構和工作原理

1　熱力膨脹閥的作用：
　　熱力膨脹閥安裝在蒸發器入口，常稱為膨脹閥，主要作用有兩個：
　　1）　節流做用：高溫高壓的液態制冷劑經過膨脹閥的節流孔節流后，成為低溫低壓的霧狀的液壓制冷劑，為制冷劑的蒸發創造條件；
　　2）　控制制冷劑的流量：進入蒸發器的液態制冷劑，經過蒸發器后，制冷劑由液態蒸發為氣態，吸收熱量，降低車內的溫度。膨脹閥控制制冷劑的流量，保證蒸發器的出口完全為氣態制冷劑，若流量過大，出口含有液態制冷劑，可能進入壓縮機產生液擊；若制冷劑流量過小，提前蒸發完畢，造成制冷不足；

2　熱力膨脹閥的種類：
　　熱力膨脹閥按照平衡方式不同，分內平衡式和外平衡式；外平衡式熱力膨脹閥分F型和H型兩種結構型式。
　　1）　內平衡式膨脹閥結構和工作原理：
　

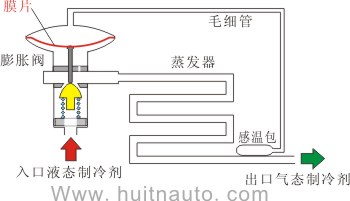

內平衡式F型熱力膨脹閥結構圖

　　內平衡式F型熱力膨脹閥結構圖。感溫包內充注制冷劑，放置在蒸發器出口管道上，感溫包和膜片上部通過毛細管相連，感受蒸發器出口制冷劑溫度，膜片下面感受到的是蒸發器入口壓力。如果空調負荷增加，液壓制冷劑在蒸發器提前蒸發完畢，則蒸發器出口制冷劑溫度將升高，膜片上壓力增大，推動閥桿使膨脹閥開度增大，進入到蒸發器中的制冷劑流量增加，制冷量增大；如果空調負荷減小，則蒸發器出口制冷劑溫度減小，以同樣的作用原理使得閥開度減小，從而控制制冷劑的流量。

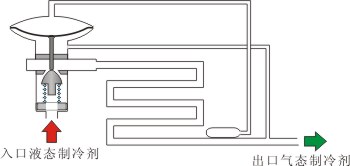

　　2）　外平衡式膨脹閥結構和工作原理：

膜片下面感受到的是蒸發器出口壓力。

　　外平衡式膨脹閥與平衡式膨脹閥原理基本相同，區別是：
　　內平衡式膨脹閥膜片下面感受到的是蒸發器入口壓力；而外平衡式膨脹閥膜片下面感受到的是蒸發器出口壓力。

　　3）　H型膨脹閥

　
　　H型熱力膨脹閥有四個接口與制冷系統連接，其中兩個接口與普通熱力膨脹閥相同，一個連接儲液干燥器，一個連接蒸發器進口；另外兩個接口，一個連接蒸發器出口，一個連接壓縮機進口。感溫包直接處在蒸發器出口的制冷劑氣流中。該膨脹閥由于取消了F型熱力膨脹閥中的感溫包、毛細管和外平衡接管，提高了調節靈敏度，結構緊湊，抗振可靠。

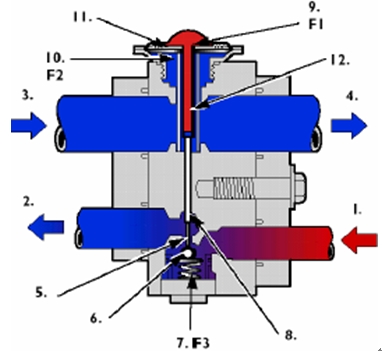

1 自過濾干燥器 2 到蒸發器 3自蒸發器 4 到壓縮機 5 測量孔 6 球 7 彈簧 8 活動腳 9 制冷劑10 薄膜下壓力補償 11 金屬薄膜 12 感溫元件
