聚豐項目 > 智能制造MES系統設備連接終端
中國制造2025已經開始有段時間了，現在MES制造執行系統在工廠逐步應用了，但老工廠存在設備聯網控制的困難。所以我們開發此終端，通過網絡將設備連接，并可由MES管理。
LUtigers6
LUtigers6
團隊成員
石磊 工程師
魏尊俠 工程師

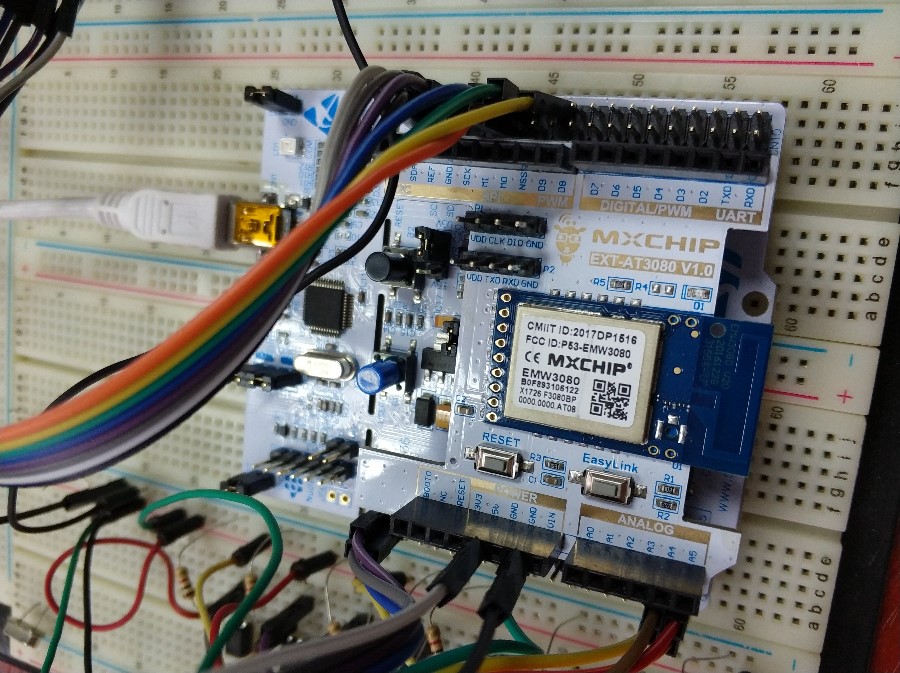

硬件主要由STM32 Nucleo F401RE評估板和EMW3080 Wi-Fi網絡模塊構成，并配有開關量輸入和輸出電路、RS232和RS485電路。NCU是STM32F401RET6芯片。
終端供電DC24V，開關量輸入和輸出均為NPN類型，最大8輸入和8輸出。RS232和RS485可選（二選一）。開關量信號可以與數控機床或自動化設備的PLC開關量信號對接，讓MES知道設備的狀態。RS232和RS485與數控機床或自動化設備的串口相連，可以上傳和下載加工程序等加工信息，實現遠端更新。
軟件由終端模塊上的嵌入式程序和上位機的MES管理程序。
MES與終端通訊通過網絡進行，協議用MODBUS，終端間隔100ms向MES發狀態信息。MES有控制要求時向終端發控制命令。
在MES上可以監視終端狀態。

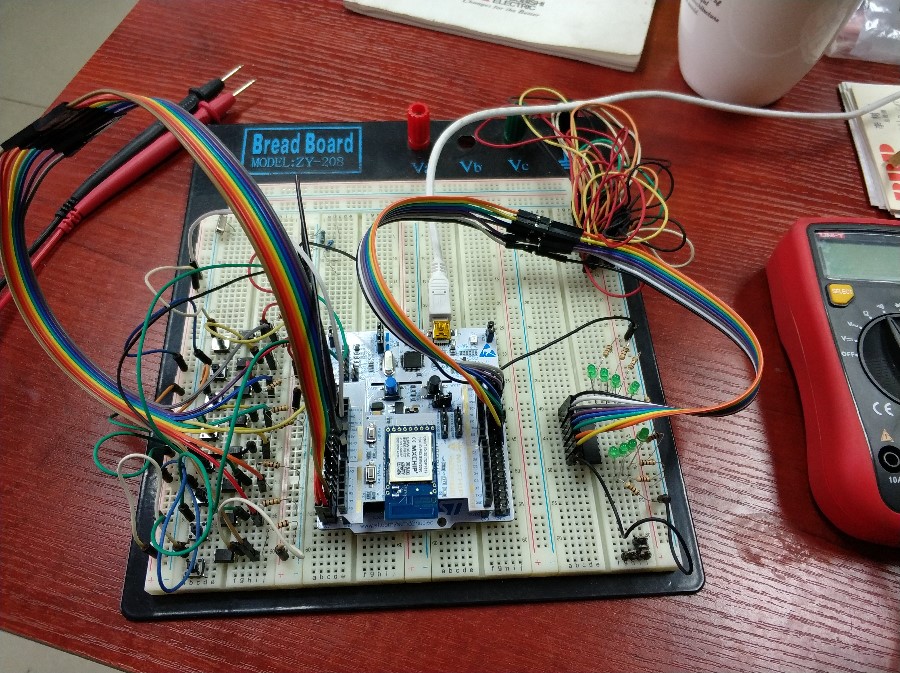

目前沒有制作完成品電路板，先搭的實驗板。后面會進行制作。
（0.12 MB）下載
