聚豐項目 > 智能家居之插座嵌入方案
傳統的智能家居設施系統往往存在著成本較高、安裝復雜、功能冗余等負面問題，針對這些問題，本人所在團隊設計了一套簡易智能家居設施系統，這個方案使用wifi模塊可固件開發的強大功能，充分利用wifi模塊的輸出引腳和互聯網通訊功能，實現對家電的遠程智能控制，以及將普通家電智能化的功能。
o0落日幻影0o
o0落日幻影0o
團隊成員
賴俊暉 總體開發

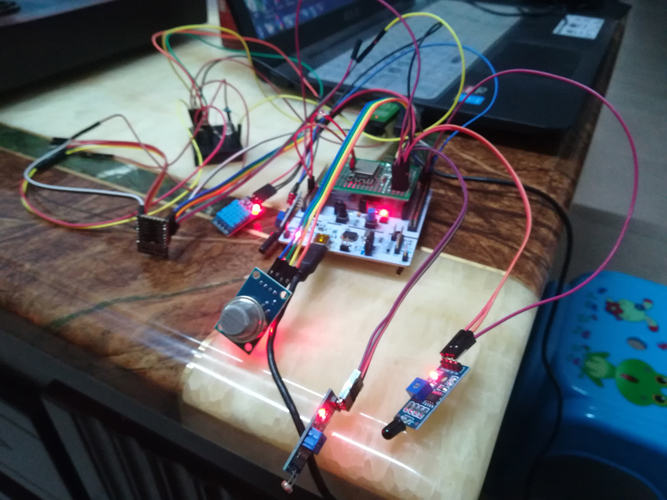

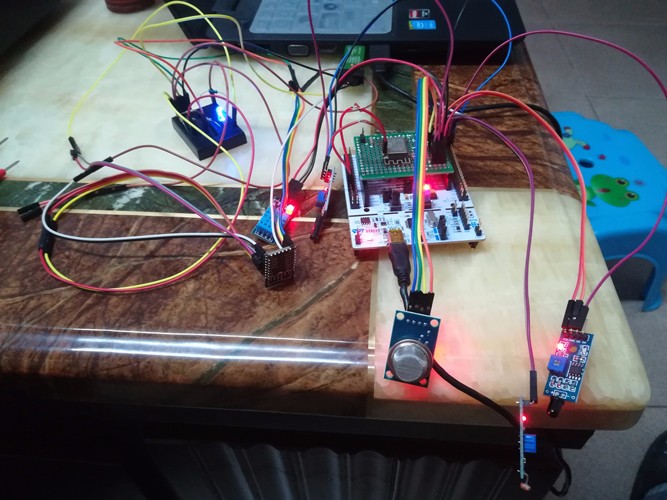

單片機：
使用ST提供的NUCLEO-F401RE開發板。
傳感器：
溫濕度傳感器：用DHT11模塊采集溫度和相對濕度，因?yàn)槟K用的是單總線的自定義協議，要把IO口模式的設置為開漏模式。
光照傳感器：用光敏模塊采集環境的光照信息。
火焰?zhèn)鞲衅鳎河没鸸饽K檢測附近是否出現火源。
震動傳感器：用震動模塊檢測是否發送地震。
煙霧傳感器：用MQ2檢測是否存在有害氣體。
wifi模塊：使用兩個ESP8266-12f模塊，進行云端通訊。一塊連接單片機，使得單片機能上傳云端信息和接受命令，一塊單獨使用，作為控制單位，接收云端命令進行遠程控制。
1.環境檢測
使用傳感器模塊檢測環境信息，包括溫度、濕度、光照、火源、震動和有害氣體，對環境進行檢測。其中檢測溫濕度的DHT11模塊，要把商家提供的程序修改才能使用。

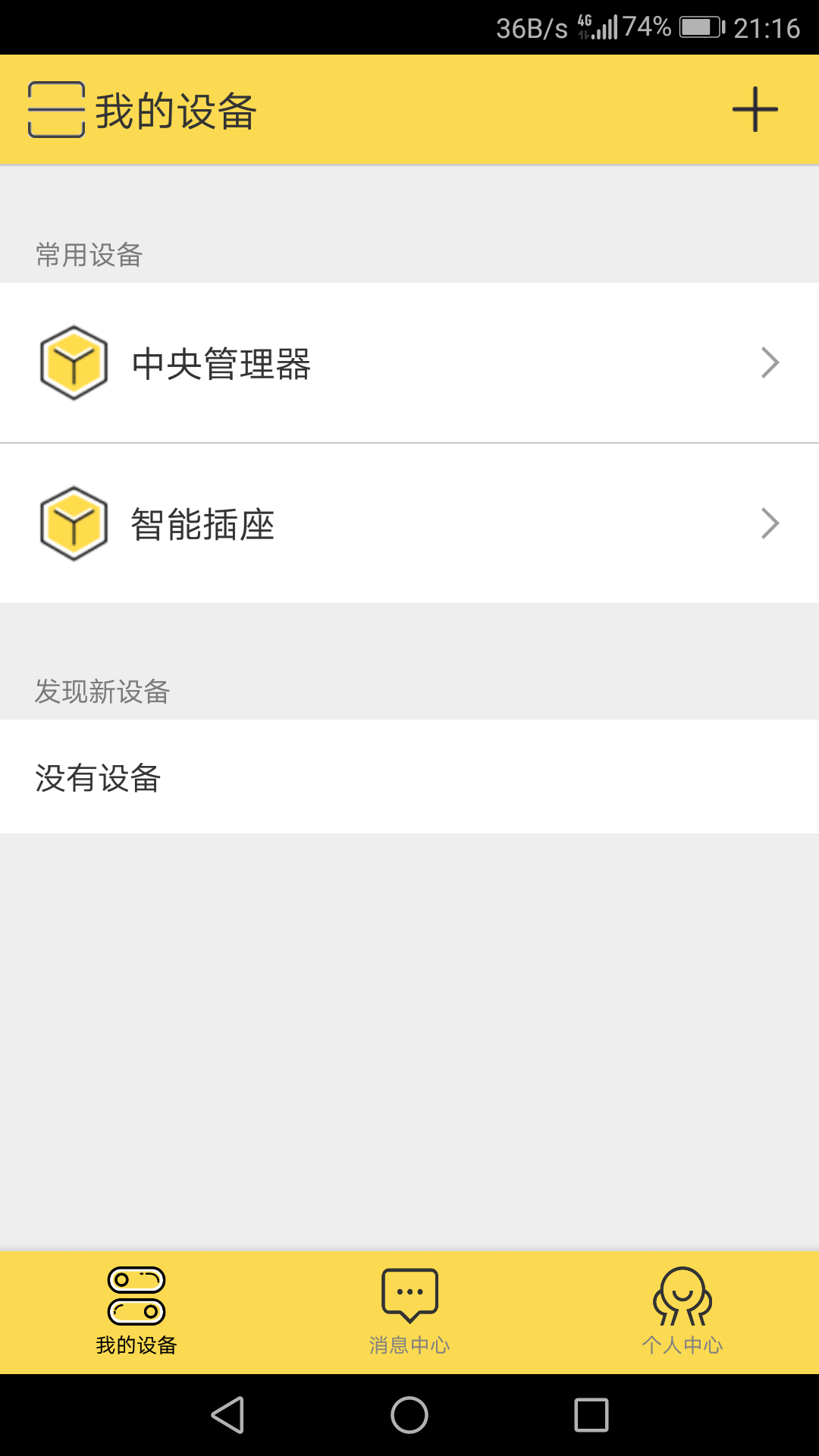

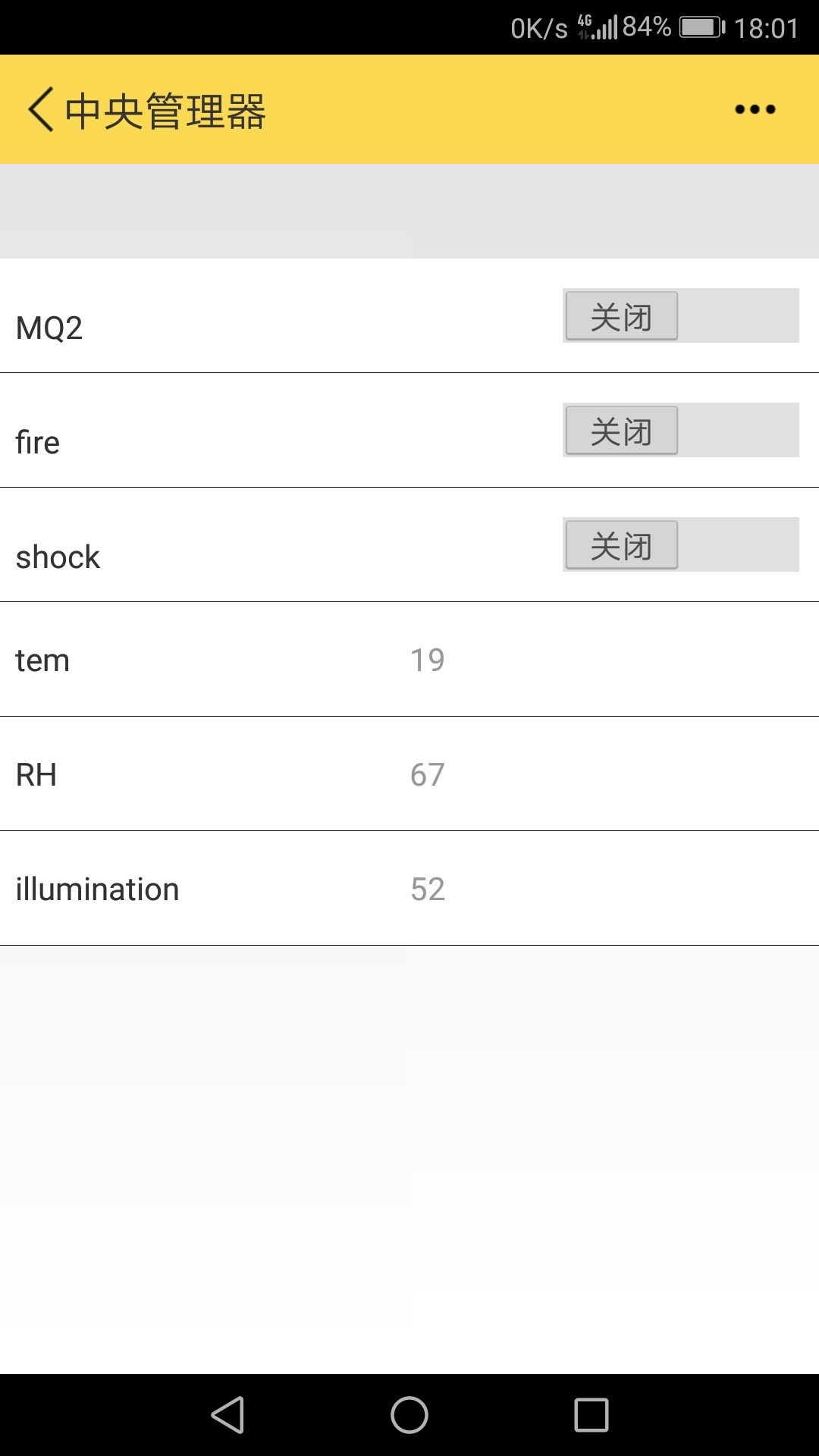

2.云端監控
使用機智云的物聯網云服務，單片機加一個wifi模塊使用MCU方案，單獨一個wifi模塊使用SOC方案，其中MCU方案作為中央管理器，負責采集環境數據和發送通知，而SOC方案作為控制單位，通過云端發出控制信號，只要放入插座中，就可以實現遠程控制家電。
