現在正在使用3D打印方式做智能手環，初始設計的充電方式采用頂針式，結構設計上要預留很大空間，同時頂針與3D打印材料不易固定，另外防水性能也需加強，頂針式充電還需做專用充電夾具，使用不是很方便可靠。 試用目的：引入無線充電方式，自然帶來的優點是減輕結構設計壓力，充電方式更方便可靠。本著評估該無線充電套件原型的基礎，并將其加入現在已有3D打印手環基礎上，實現手環真正的無線充電功能。（本項目采用的是IDT 3W無線充電開發套件）

一、 硬件說明：

硬件確定，參考現有無線充電方案對比：.

1）：標準QI協議無線充電方案

優點：成熟可靠，已經市場檢驗。大牌供應商多，技術支持好。供貨有保障。

缺點：價格會較私有協議無線充電方案貴些。另外國外方案一般貨源交期較長。

2）：私有協議無線充電方案

優點：價格較低，且可根據應用場景，靈活選擇方案。交期較短。

缺點：選型不確定性，廠商層次不齊，方案的成熟穩定性未知。

經考慮現有手環的應用場景，會在上面兩種方案直接徘徊。特此申請該無線充電套件測試，該帖將采用簡易方式展示手環如何加入無線充電功能。以及引入IDT無線充電后的測試情況。

二、 硬件方案.

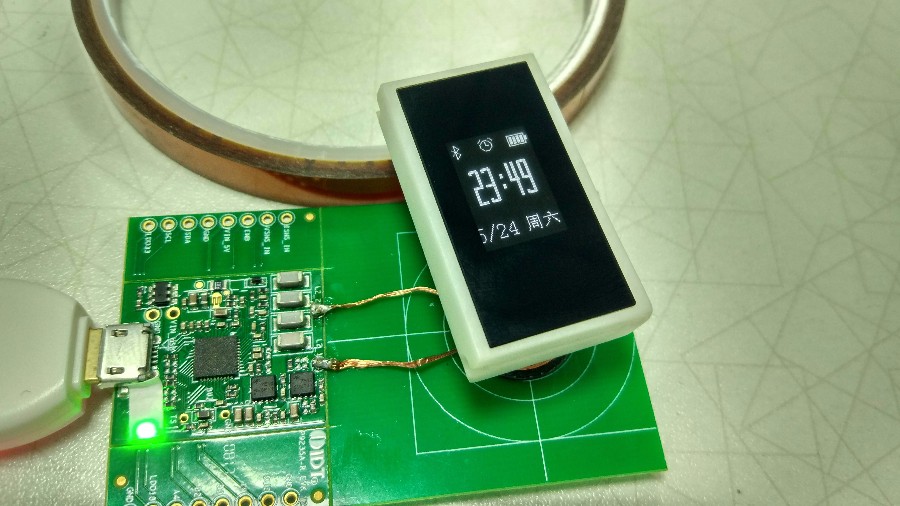

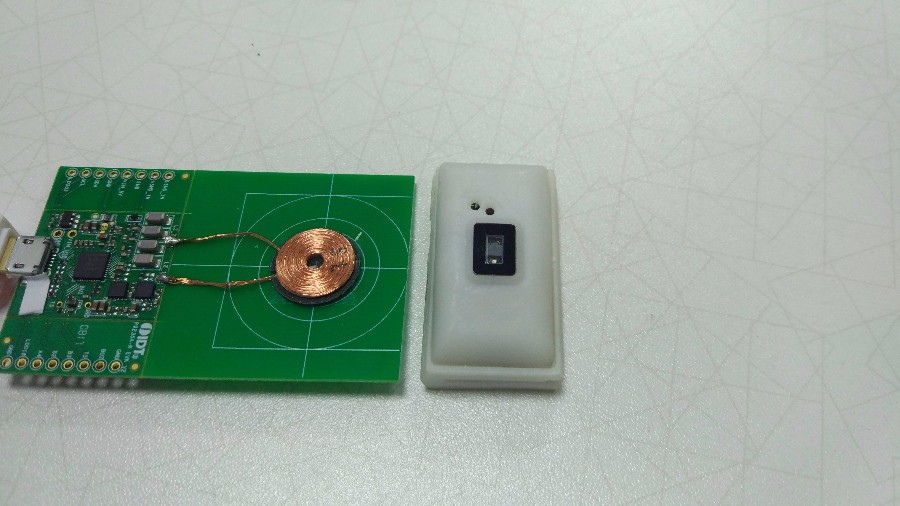

現有手環方案（3D打印外殼結構，為無線充電引入預留空間） + IDT 3W 無線充電套件，組合為帶有無線充電功能的手環。

三、實施過程

過程簡單粗暴，但不失重點！

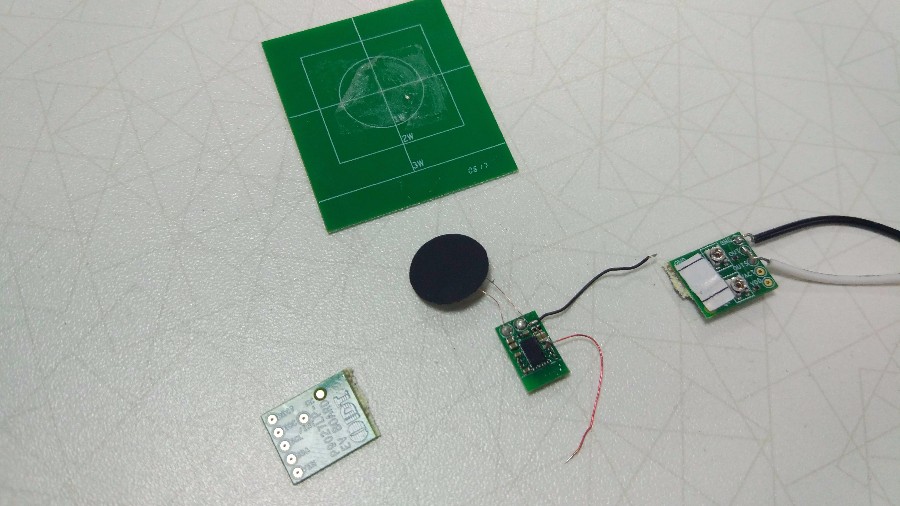

由于該手環項目未曾設計3D打印無線充電底座，因此IDT無線充電套件也僅限于功能性驗證。

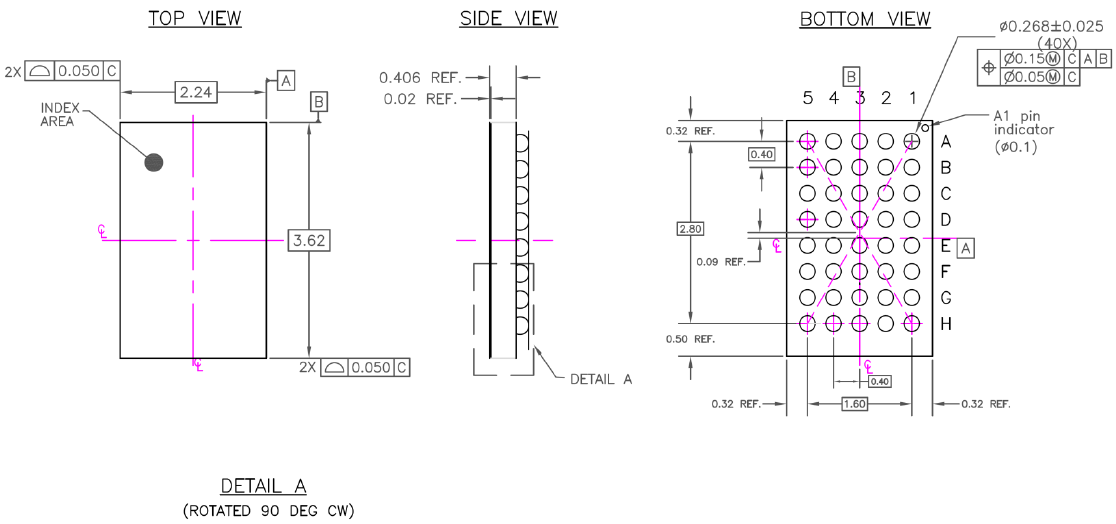

據規格書：

3.62*2.24mm 40PIN 外圍器件：9-20個

該方案所占用PCB面積還是很容易接受的。故在實際項目中選用此方案也是優選的。

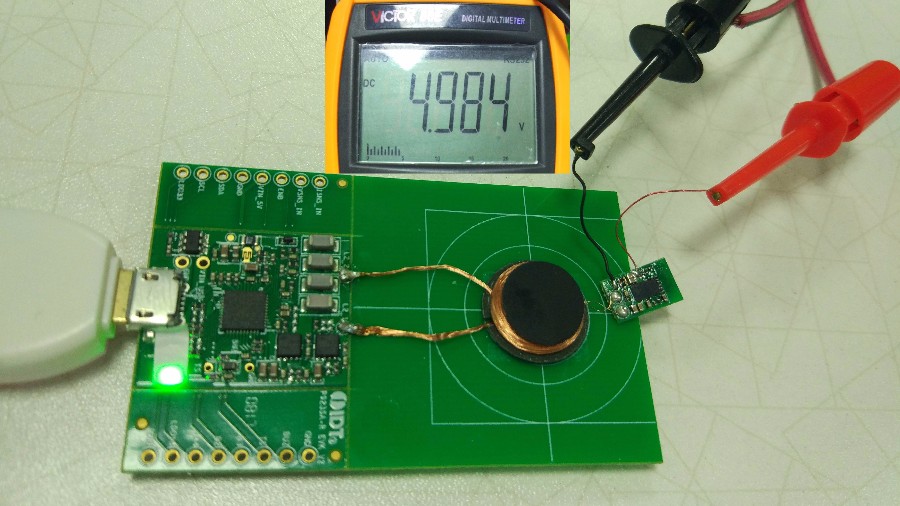

其他使用示波器等儀器測試工作情況圖片此處以省略......

四、應用測試

做產品來說，穩定性是一方面，可靠性及安全更為重要。故而另外最后針對產品的溫升做個測試。

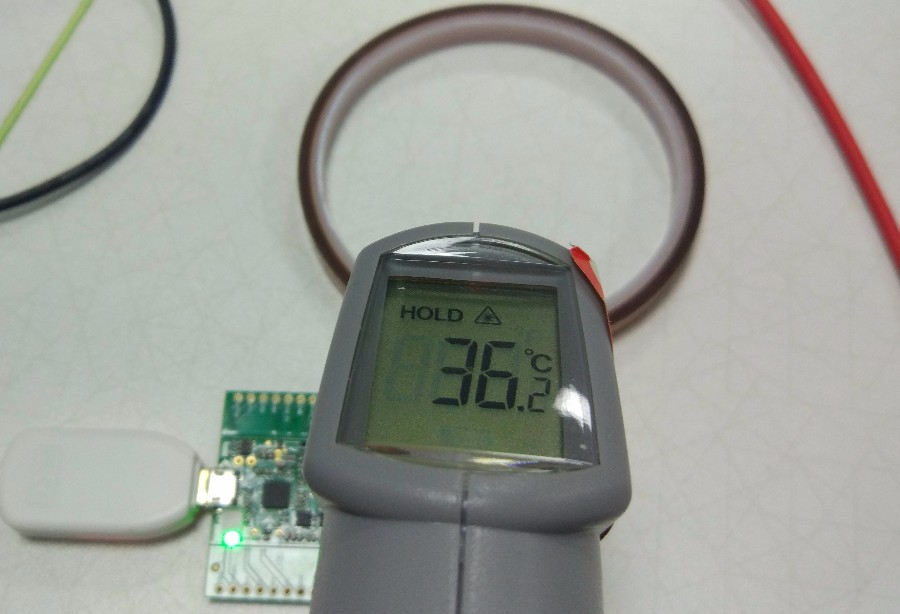

測試數據如下表格（使用熱釋紅外測溫儀，多次測量取最高值）：

測試情況：室溫：27℃，無線發射線圈 1W，無線接收線圈 0.7W。紅外測溫儀誤差 + - 1.2℃.

單位℃	IDT 9235IC	IDT TX線圈	測試手環正面	測試手環后殼
初始溫度	27	27	27	27
充電10min	32	39	36	39
充電30min	34	41	40	43

溫升簡單測試還是可以接受，因為是剪小無線接收PCBA，故而散熱不太好是正常的。如果真引入無線充電IC，肯定是會貼片在手環PCB上。

軟件說明：純硬件方面驗證，無需軟件工作；

總結：

1、IDT方案占用PCB布局較小，外圍所需器件尚可，尤其針對可穿戴設備來講，IDT還是不錯的。

2、應用較為簡單，但針對可穿戴設備，其空載功耗較高，溫升略大（或許與我測試方式有關）。

3、最重要的還是價格，該芯片估計會在一個多美金左右。相較與國產無線IC產品或其他私有協議無線IC產品，性價比不高。

 尤其針對可穿戴產品或是防水無線充電牙刷等大規模市場，我個人覺得一般都會選用私有協議無線IC產品，至少從國內目前無線充電產品的應用上來說是這樣的。

使用效果如視頻：
