聚豐項目 > 家用外窗吸附式溫濕度傳感器
系統采用ESP8266為核心，arduino平臺開發。利用吸盤吸附在窗外，通過IDT無線供電模塊進行供電。同時可通過smartconfig功能進行無線配網，溫濕度數據上傳至樂為物聯云端。通過手機打開特定網頁即可獲知外界實時溫濕度參數。（本項目采用的是IDT 3W無線充電開發套件）
febidiot
febidiot
團隊成員
顧劍飛 負責人
系統硬件以esp8266為核心的wemos D1 arduino開發板為基礎。配合DHT11傳感器以及OLED液晶模塊，可實現本地溫濕度數據的本地顯示以及上傳至樂為物聯云端。本設計因設計為窗外模塊，隔著玻璃為模塊提供電力，所以供電部分采用IDT的3W無線供電模塊進行供電。

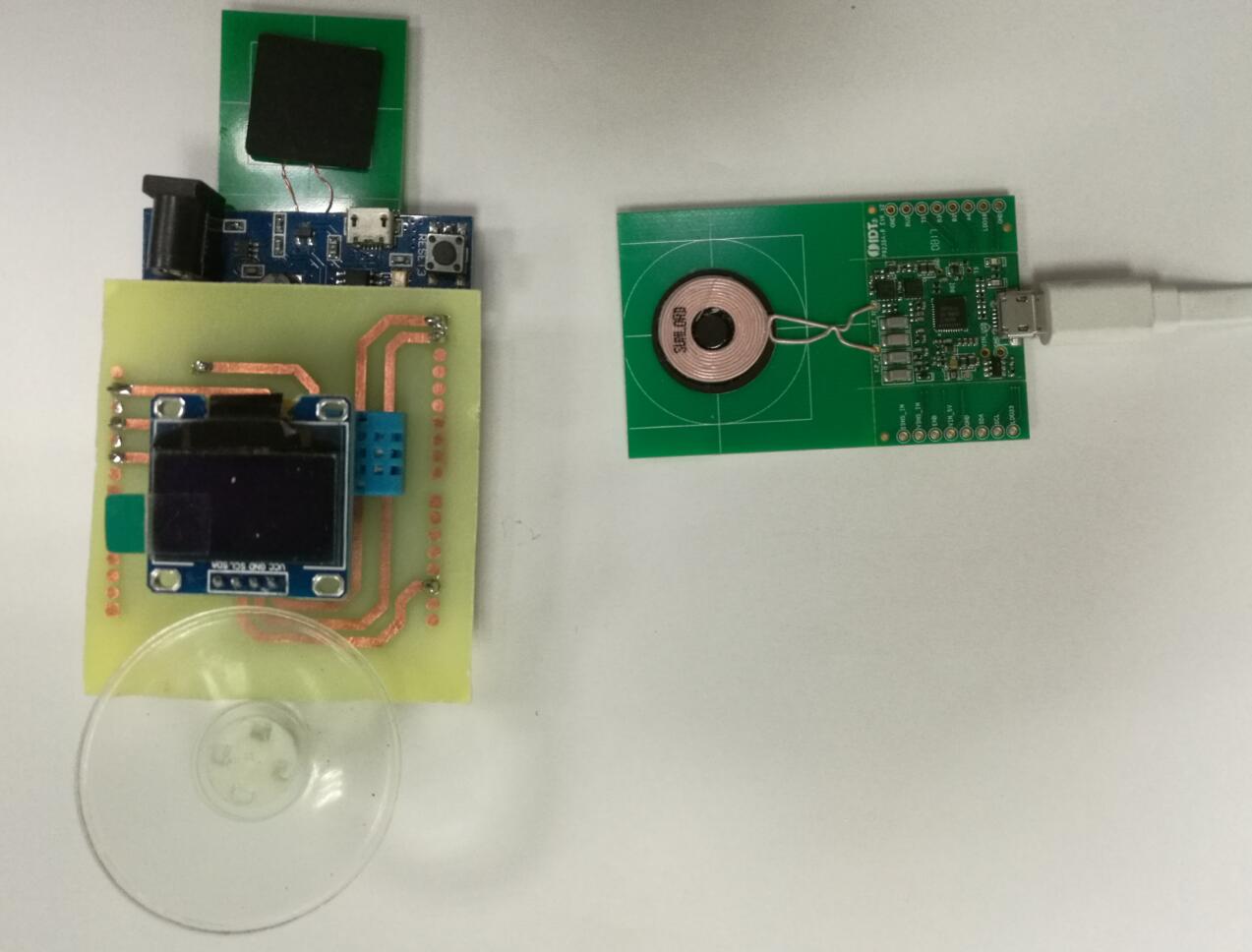

圖中左半部分為以ESP8266為核心的開發板部分、擴展板（包含DHT11和OLED）及IDT 3W無線供電模塊的接收板，右側為IDT 3W無線供電模塊發射板。

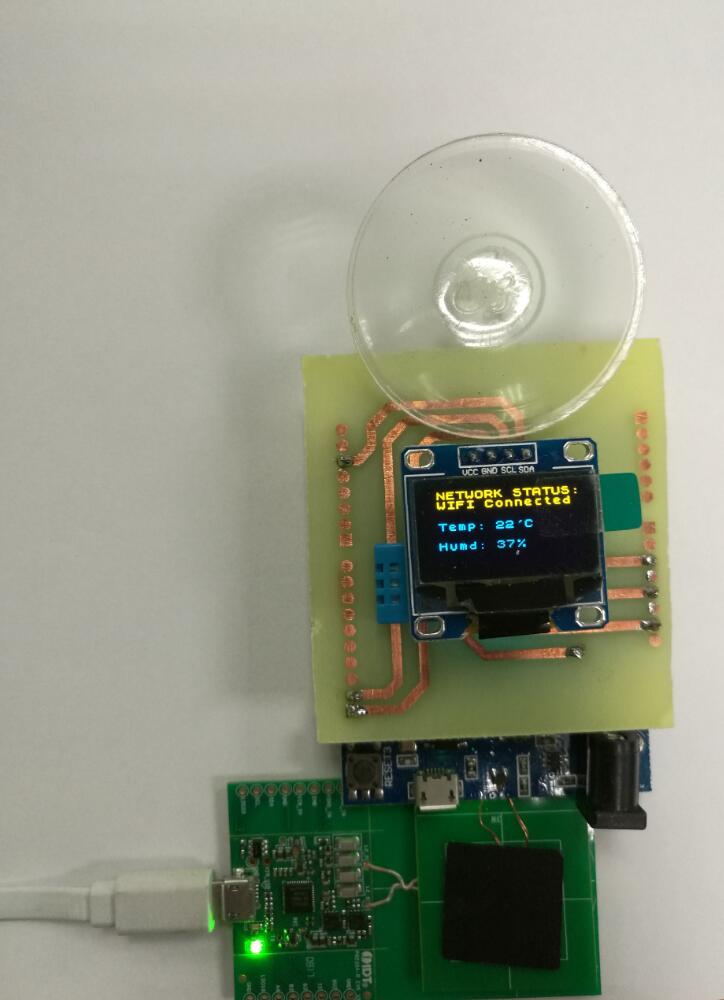

上圖為系統工作狀態。
OLED液晶第一二行顯示wifi連接狀態，當未連接時會做出相應提示。成功連接后顯示"wifi connected” 同時在后兩行顯示溫度和濕度。
系統每20秒向樂為云端上傳一次本地溫濕度數據，上傳時會在液晶屏上顯示“Uploading Data”
軟件部分采用arduino平臺進行編寫。
視頻演示鏈接：http://v.youku.com/v_show/id_XMzExNDA3Mjc0MA==.html?spm=a2h3j.8428770.3416059.1

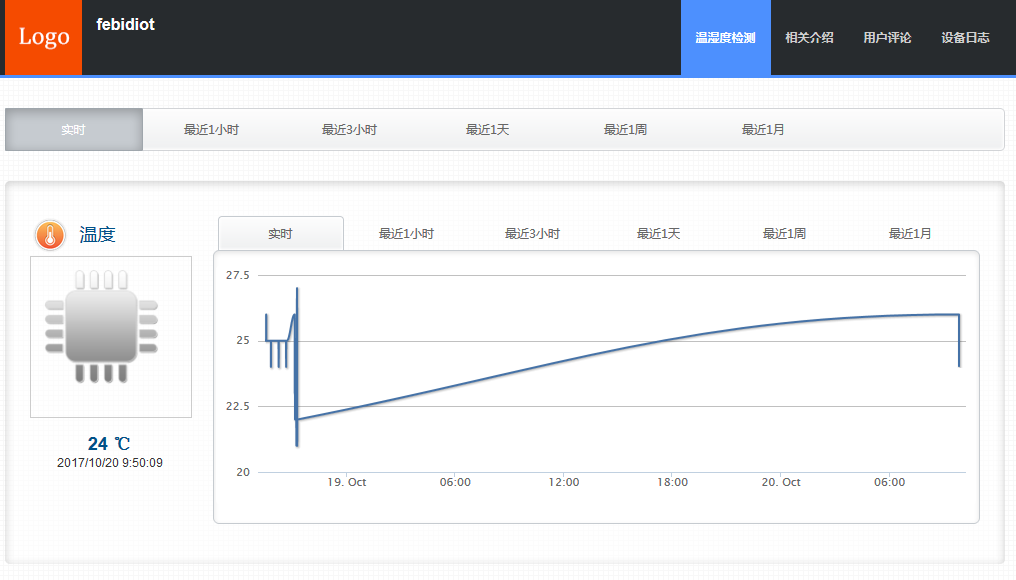

上傳的數據可在如下頁面觀看
https://www.lewei50.com/u/g/29548
