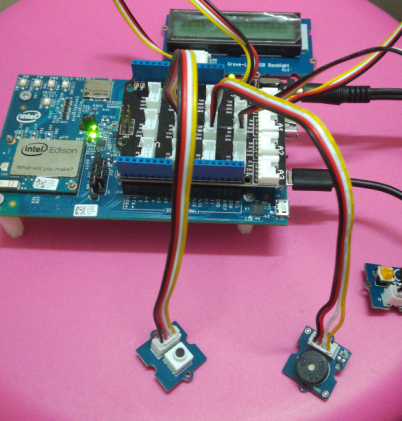

1，Grove -  buzzer接到擴展版的D8上；

2，Grove – Relay接到擴展版的D7上；

3，Grove – Serial LCD接到擴展版的任意一個I2C接口上；

4，Grove – Temperature Sensor接到模擬接口A1上。

5，Grove –LED socket接到擴展版的D6上；

6，Grove – Light Sensor接到模擬接口A0上。

7，Grove -  button按鍵接D4上。

軟件開發與調試

1，初始化：

初始化RGB LCD顯示；

初始化LED端口D6為輸出；

初始化繼電器控制端口D7為輸出；

初始化蜂鳴器端口D8為輸出；

初始化A0接口接光傳感器，A1接口接溫度傳感器。

2，實現周期性回調函數

利用時間函數millis()實現周期性回調函數。

添加周期性任務事件。

3，實現周期性讀取溫度傳感器值，溫度過低時，打開加熱器；溫度過高時，關閉加熱器。門檻值30攝氏度，低于10時，打開加熱器。高于30時，關閉加熱器，這里我使用繼電器來模擬實現。

{0, 100, Tem_Sensor},

表示100ms讀取一次。

Relay_Control_Handle就是實現溫度對書房環境的優化控制，我這里首先使用Grove – Relay繼電器實現，加熱器的電源接在繼電器，隨著溫度的變化，實現自動控制加熱器，從而保證書房適宜的溫度。

4，讀取光傳感器值，監控書房環境光。若環境比較明亮，關閉LED等，若比較暗，打開LED燈。

{0, 100, Light_Sensor},

100ms讀取一次。

Light_Sensor_Handle函數實現光照強度對書房環境的優化。設置光強門檻值為400，高于400時關閉LED燈；低于400時打開LED燈。

5，首先我準備手機實時監控書房環境，那么就需要手機端APP。但是要自己開發手機APP，對于我來說是非常難的，還好有Blynk，免費使用，        快速創建自己的APP。

Blynk相關知識，參照Blynk官網：http://www.blynk.cc/ 。APP也可以在官網上下載，也可以在個應用市場搜索下載。

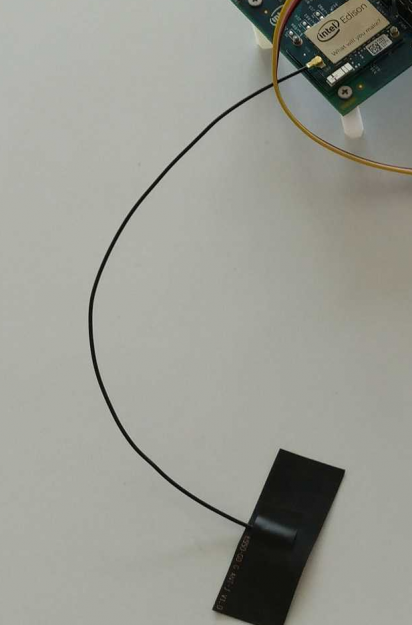

使用Intel Edision內嵌的wifi很容易的與手機聯系起來。

1）在Blynk官網下載APP，并安裝到手機上。

2）下載Blynk固件庫，我使用Arduino IDE。下載地址：https://github.com/blynkkk

3）在手機上運行Blynk，第一次運行時，需要登陸，輸入郵箱和密碼完成登陸。

4）點擊“+”彈出創建一個新項目的對話框

輸入的項目名稱，可以定義自己喜歡的，硬件模塊現在Intel Edison。然后點擊 “E-mail” ，會有一封郵件發到你登陸的郵箱，主要發送認證令牌到郵箱。

5）點擊Create完成創建。

6）點擊上圖標識為“1”的菱形處可以實現項目的修改。

7）點擊“2”處的“+”進入 “Widget Box”，創建應用，我這里實現實時顯示溫度值和光照強度值。還有幾個按鍵。

8）創建兩個Graph。點擊Graph添加。

創建三個Button，點擊Button創建。

9）點擊創建的Graph修改參數

名稱，光傳感器，引腳定義，這里選擇V1主要是實現程序與APP之間的數據交互，引腳定義后面的是定義數據范圍，接下來是顯示周期，最后是顯示形式，柱狀或線狀。同樣定義溫度顯示定義。

然后定義按鍵

定義完成之后的引用界面，按鍵定義后續使用。

10）點擊三角形開始運行。

6，編程與APP進行交互

把下載好的Blynk的庫放到Arduino目錄下。

添加頭文件。

Auth：定義認證令牌，在app上創建項目時發到你郵箱的數據。

SSID：wifi用戶名。

Pass：wifi密碼。

在setup()中添加Blynk.begin(auth, ssid, pass);，初始化網絡，接入wifi網絡。

在loop中添加Blynk.run();

這樣就完成了Blynk的引用。

接下來上傳數據到app：

{0, 500, Blynk_Wifi_handle},

500ms上傳一次。

參數中的sensorValue是光傳感器值，temperature是溫度傳感器值。實時上傳溫度值和光照強度值到APP上，實時實現遠程監控。

現在編譯下載，運行。打開APP。

下面實現按鍵數據交互：

在項目文件添加BLYNK_WRITE函數，實現實時監聽APP按鍵狀態，相當于按鍵中斷出來函數。

relayControl函數實現控制led燈的開和關。

pinLed定義的輸出接口，在APP中設置對應接口。接下來就可以控制了。我這里先使用LED測試。

7，RGB LED上實時顯示傳感器數據，一個是溫度值，一個是光照強度值。

{0, 2000, RGB_LCD_Display}

添加顯示事件任務。RGB_LCD_Display實現2秒顯示溫度值，兩秒顯示光強值，周期切換顯示。

8，書房學習環境控制編程

1）開始學習后，學習30分鐘，休息10分。

當短按鍵時，開始學習；長按鍵時，完成學習。期間周期學習與休息循環，時間到語言提示。

按鍵處理：

循環處理：

試用驗證與結果:

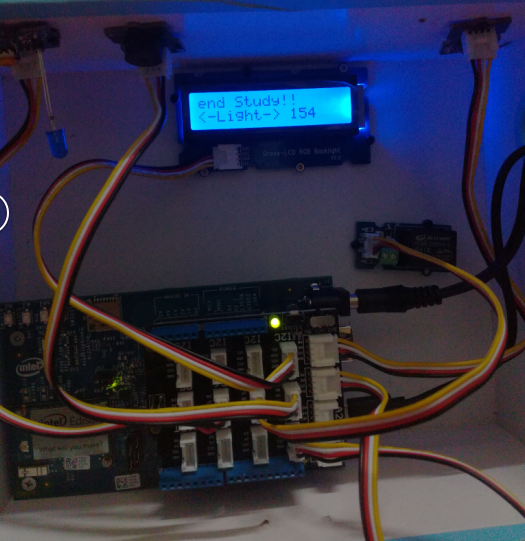

先來一張上述的結果及安裝。

接住驗證遠程實時監控書房環境數據，通過手機app遠程查看。

從數據來看，光線比較暗，溫度比較高，說明我的工作環境比較惡劣。

使用我的紅外筆照射光傳感器，可以看見光強值升高。

接下來展示app控制led燈的開關。

還有一個最重要的環節就是學習過程。為了方便測試，我修改為短按鍵開始學習，學習一分鐘，休息一分鐘，這樣循環學習，直到長按鍵，學習結束。我錄制了一段視頻看能否上傳。好像不能直接上傳本地視頻。先來兩張?zhí)貙懓伞?/p>
