聚豐項目 > 熱管理
為了減小溫度對電子設備壽命的影響，以期系統的長久運行；為了讓你在沒有空調的教室里獲得屬于自己的絲絲涼意，以保持良好的學習效率。故此選擇設計DR-熱管理。
wonne153
wonne153
團隊成員
劉峰 工程師
DR-熱管理采用TI官方LM64芯片，選擇本地溫度管理，PWM進行風扇調速。此作品具有兩種工作模式：自動模式，根據環境溫度實時調速；手動模式，風扇以最大功率滿級運行。
LM64CILQ-F/NOPB具有 PWM 風扇控制和 ±1°C 遠程二極管溫度監測，工作溫度：0°C ~ 85°C。因此本項目采用LM64進行風扇控制和溫度監控。為了防止各級信號通過電源造成相互影響，在電源輸入端加上退耦濾波電容，用電阻和電容串聯后接到輸出端，抑制電路自激振蕩。

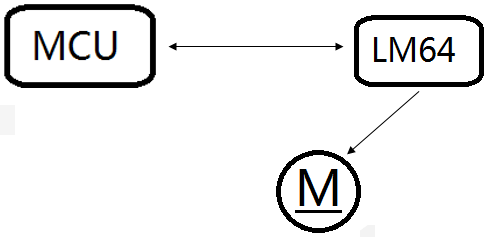

硬件設計框圖
該項目采用模塊化的設計思路，把軟件系統劃分成若干個模塊：本地溫度采集tsensor.h、
脈沖寬度調制pwm.h以及按鍵掃描模塊。

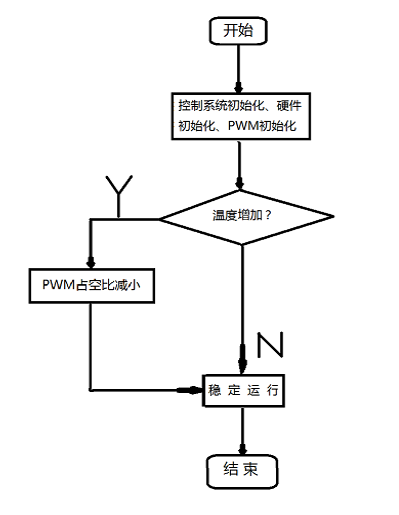

軟件設計框圖

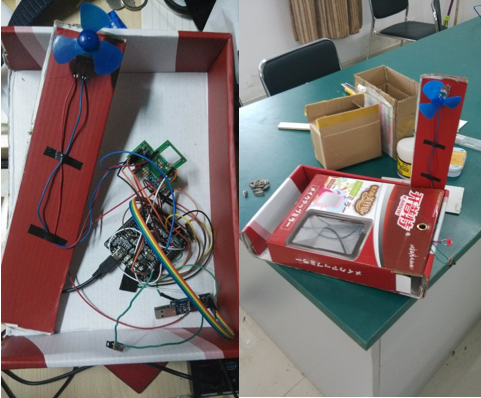

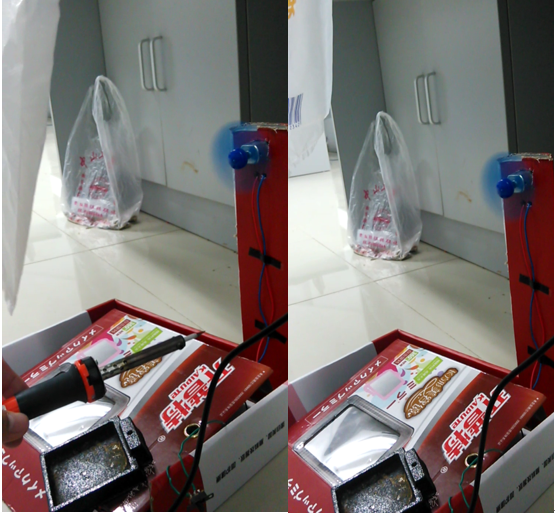

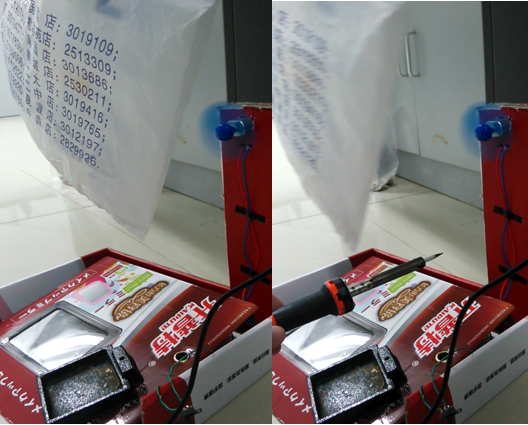

測試演示
視頻：
