隨著IAP技術的出現以及Flash價格的降低，一般的電控單元（ECU）都具有IAP（In Application Programming）功能和較大的Flash空間，為實現ECU在線編程功能提供了必要條件。目前基于IAP技術的在線編程的方案有很多，采用的通信方式和具體實現方法也各不相同。參考文獻［2］采用RS232總線和 YMODEM協議開發的用于智能終端的在線升級系統，但是RS232總線的傳輸速率有限。參考文獻［3］采用LIN總線實現的適用于汽車ECU的在線升級系統，LIN總線除了傳輸速率有限以外，同時它只是一種輔助總線，并不是所有車身ECU都采用LIN接口。參考文獻［1］［4］采用基于CCP（CAN Calibration Protoc01）協議的在線升級系統，兼具CAN總線傳輸速率快和CCP協議可擴展性好的優點。本文采用CAN總線，基于CCP原理自定義協議的在線升級系統，具有傳輸速度快的特點。自定義協議各命令基本沿用CCP協議，但內容做了改動，這樣通過改動協議內容能夠很好地適合特定環境的應用。同時在升級過程中加入升級請求標志位，能夠很好地改進程序下載過程中命令延時等待、應用程序下載失敗以后下次無法連接的問題。

　　1 在線編程系統設計

　　在線編程系統硬件主要包含三個部分：帶有下載上位機軟件的PC機、USB—CAN接口卡和安裝有Bootloader程序的ECU。上位機通過USB— CAN接口卡與ECU通信，并進行代碼的升級。軟件主要包含兩個部分：上位機的Bootloader下載程序和下位機的Bootloader程序。

　　1.1 通信協議與上位機程序設計

　　1.1.1 通信協議的制定

　　系統通信協議的以CCP協議原理為基礎，結合實際操作過程的需求來制定。CCP協議提供11個基本命令和17個可選命令，基本命令包括：CONNECT、 GET_CCP_VERS lON、EXCHANGE_ID、SET_MTA、DNLOAD、UPLOAD、GET_DAQ_PTR、WRITE_DAQ、START_STOP、 DISCONNECT。本協議采用其中CONNECT、DISCONNECT、CLEAR_MEMORY、PROGRAM、SETMTA。命令內容根據實際需要自定義；消息應答信號有連接成功應答、編程準備就緒應答、頁編程完成應答、編程完成應答、編程失敗應答、SECTION擦除就緒應答、SEC— TION擦除完成應答等。本套自定義協議能夠很好地應用在實際下載過程中。

　　1.1.2 PC端下載程序的組成

　　PC端的Bootloader下載程序主要功能是實現對目標文件的解析和與下位機軟件通信。下載程序采用VisualC++6．0編寫，主要分成目標文件加載與解析以及Flash編程兩個模塊。

　?。?）目標文件的生成和解析

　　系統應用程序文件采用*．HEX格式文件，該文件是記錄文本行的ASCII文本文件，每一行是一條記錄，每條記錄是16進制數組成的機械碼或數據常量。記錄格式：：LL ADDR TT［DDD…］CC

　　其中，冒號是記錄開始；LL表示數據長度，即［DDD…］的字節數；ADDR表示地址信息；TT表示記錄的類型；［DDD…］表示數據內容；CC表示校驗和。

　　利用Tasking開發環境，能夠生成包含應用程序的*．HEX文件，文件中的記錄類型只有數據記錄、線性擴展地址記錄和文件結束記錄。通過上位機載入目標文件，逐條檢索文件內容將帶有地址信息的數據解析出來，并以CAN數據幀（8字節）的形式存放，每16幀數據組合成一個頁，同時記錄每個數據頁的首地址。

　?。?）Flash編程模塊

　　Flash 編程模塊實現與下位機的通信，主要包含命令的解析、CAN總線驅動、數據發送和狀態顯示等部分。CAN總線驅動采用廣州周立功單片機發展有限公司的USB —CAN采集卡的驅動程序，加入提供的庫函數，來實現對于CAN總線數據的發送和接收。上位機軟件提供相關命令的按鈕，下載過程中通過按動相應按鈕來實現命令的發送。下載過程中如果接收到連接成功、編程完成或者編程失敗等信號以后，顯示相應狀態。

　　1.1.3 PC端下載程序的運行流程

　　PC 端程序運行以后，通過上位機界面上的“載入文件”按鈕，將要升級程序HEX文件載入，點“解析按鈕”，程序自動將HEX文件分成包含有效數據長度為128 字節的頁，同時將頁首地址保存。根據已經制定好的協議，上位機將這些命令封裝成CAN總線消息發送到下位機。編程過程中，上位機將所需要發送的程序頁總數發送給下位機，然后從第一頁開始發送，每一頁發送完成以后，等待下位機發送頁編程完成信號，完成以后繼續發送下一頁，直到所有程序頁都發送完成，這時如果無錯誤，接收下位機編程完成應答消息，顯示編程完成；否則顯示編程失敗。程序流程圖如圖l所示。

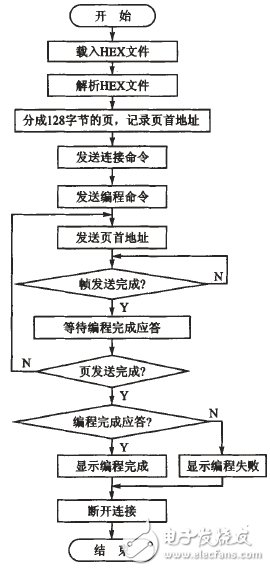

　　圈1 PC端下載程序流程圖

　　1.2 Bootloader設計

　　Flash編程的機制主要有兩種，分別是調用Flash擦寫函數法和 Flash kernel。Flash kernel法需要在進行軟件升級時將Bootloader程序中Flash擦寫以及相關的初始化程序都下載到單片機RAM中，這對RAM資源的要求較高，對于單片機來說這是有困難的。采用Flash擦寫函數法，只需要在升級程序時調用Flash擦寫函數即可。對于某些單片機，在對Flash進行擦寫時，加在Flash區的電壓高于普通電壓，會引起Flash區的操作不穩定，因此也需要將Flash擦寫函數放在RAM中運行，這樣采用Flash擦寫函數能夠有效的減少RAM區的占用。In—fineon XC2000單片機支持同時對不同頁的讀／寫操作，不會出現Flash擦寫操作不穩定的問題，因此本設計采用Flash擦寫函數法。

　　1.2.1 Flash空間代碼分布

　　本設計中ECU采用XC2785A單片機，其片上集成32 KB的PSRAM和832 KB的Flash（0xC00000～oxCCFFFF）用于代碼存儲。Flash陣列由4個塊組成，分別是F0（256 KB，0xC00000～0xC3FFFF）、F1（256 KB，0xC40000～0xC7FFFF）、F2（256 KB，0xC80000～0xCBFFFF）、F3（64 KB，0xCC0000～0xCCFFFF）。每一個Flash塊由若干個大小為4 KB的扇區組成，而每一個扇區可分為32個頁（128字節），可封每個頁單獨進行擦除和編程操作。Flash區段的最開始存放程序的中斷向量表，0xC01000～OxCODFFF區段存放Bootloader代碼，0xC0E000～0xC0EFFF區段中的最開始那個頁存放升級標志，0xCOF000～0xCOFFFF區段為單片機保留區段，0xCl0000～0xCCFFFF段存放應用程序，代碼空間分布如圖2所示。

　　圖2 Flash空間代碼分布示惹圖

　　1.2.2 Bootloader程序流程

　　復位中斷向量的出口地址是0xC01000，因此單片機上電啟動或者軟件重啟以后，首先跳轉到STARTUP．C，通過判斷升級標志是否置位來進行跳轉。若置位表示有升級請求，則進行Bootloader的初始化，然后執行主函數，升級完成以后擦除標志位；若無升級請求則跳轉到用戶程序區執行用戶程序。用戶程序更新時，需要同時更新中斷向量，這樣保證用戶程序能夠正常使用中斷功能。

　　參考文獻［1］中采用的方法是在用戶程序運行時，接受到連接命令，則單片機跳轉到Bootloader程序執行升級流程，但是如果升級過程中出現錯誤，用戶程序升級未完成，則下一次上電系統將無法運行。參考文獻［4］中，采用上電進入Bootloader之前發送握手信號，等待上位機回復，這樣每次上電都要先進行Bootloader的初始化，并且等待這種方式不能很好地保證和上位機連接。本文采用增加升級狀態標志位的方法，用戶程序在運行時，如有升級請求則置狀態標志位，并軟件重啟。重啟以后，單片機先檢測狀態標志位，有升級請求則進入Bootloader進行軟件升級，若升級過程中出現錯誤導致升級未完成的話，升級狀態標志位將不會清除，單片機重啟以后仍然進去Bootloader，直接操作上位機上的編程按鈕即可進行程序升級操作。這種方法能夠有效解決升級過程中出現失敗以及握手等待的問題，下位機軟件流程如圖3所示。

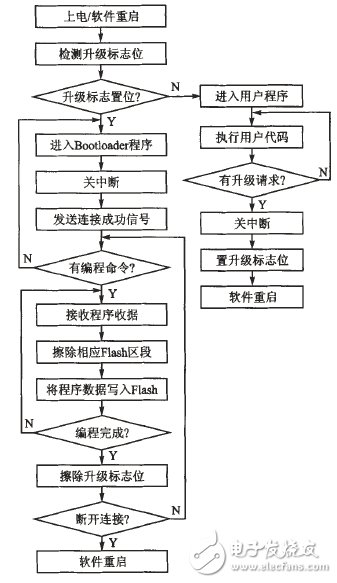

　　圖3下位機軟件流程圖

　　1.3 在線編程系統工作流程

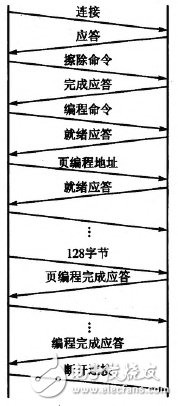

　　系統連接完成以后，通過上位機載入需要更新的應用程序文件，點擊 “CONNECT”按鈕，在線編程系統啟動，系統工作過程如圖4所示。上位機界面中顯示連接成功，則可進行下一步操作。點擊擦除按鈕，上位機發送擦除指令，下位機擦除相應Flash區域以后發送給上位機應答信號。上位機給下位機發送編程命令的同時，發送給下位機需要編程的頁總數。下位機在接收到頁編程地址以后，連續接收上位機發送過來的16幀數據（一頁128字節），然后擦除相應區域，并將這一頁數據寫入相應的頁，頁編程完成以后向上位機發送頁編程完成應答，接著接收上位機發送過來的下一頁數據，當所有頁編程完成以后向上位機發送編程完成應答信號。此時斷開連接，ECU將會軟件重啟。若編程過程中有任一頁編程失敗，上位機則顯示編程失敗，斷開連接以后ECU重啟，仍然進入Bootloader程序，然后直接點擊編程即可。

　　圖4 系統工作過程

　　2 在線編程功能驗證

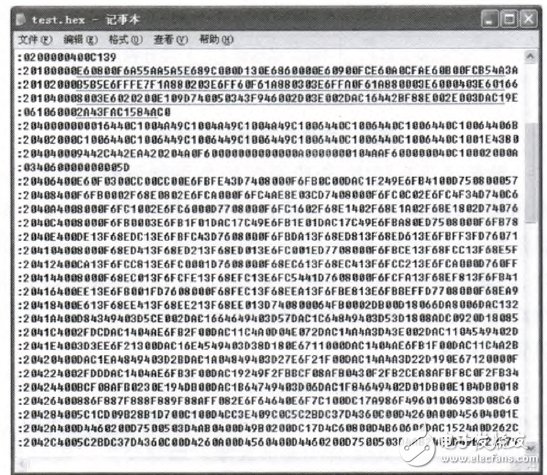

　　在線升級系統采用PC機（安裝有上位機軟件），連接廣州周立功單片機發展有限公司的USB—CAN采集卡，ECU的CPU采用Infineon XC2785A單片機，系統連接完成以后進行升級測試。本文設計的在線編程方案測試結果如下：圖5為待更新程序的HEX文件（通過Tasking環境生成），其中有下劃線的位HEX文件記錄中的數據記錄，起始地址為0xCll000；圖6為程序下載到Flash以后的數據，通過Tasking軟件的 Debug狀態，來查看Flash地址為0xCll000的數據。通過對比兩幅圖片，發現程序數據正確下載到了相應的Flash區域。在下載過程中，通過錯誤操作制造在線編程失敗現象，然后斷開連接，ECU重啟以后仍然進入Bootloader程序，直接在上位機界面上點擊“Program”，能夠完成在線升級。實驗結果表明，所設計的基于CAN總線的在線升級系統能夠?qū)崿F(xiàn)代碼在線下載的功能，并且能夠有效改善升級過程中下載失敗的問題。

　　圖5 目標HEX文件2圖6 Flash中的數據

　　結語

　　本文提出的基于CAN總線的ECU在線升級系統設計方案，切實可行，并已在Infineon XC2785A單片機上完成實際測試。Infineon XC2000單片機具有相同的內核，因此此方案將對這一系列單片機的Bootloader設計具有指導意義。同時采用升級標志位的方法，對于單片機IAP 功能的實現提供一個有益的參考。
