在電動機調速傳動領域，“節約能源”和“靜音運轉”變得越來越重要。為了便于低功率電動機的控制，要求結構更加緊湊，實現控制單元內置和較低的總成本。在許多應用中，選擇使用逆變器的一個重要因素就是優化整個傳動系統的總成本與性能比。也就是說，系統必須具有以下優點：噪聲更低、效率更高、更小巧、更輕便、功能更先進、控制更精確而且成本要低。

為滿足這些要求，F(xiàn)airchild(飛兆半導體)已經開發出 Mini-SPM（Mini–智慧功率模組）系列產品。它們具有結構緊湊，功能強大和效率高的優點?；?Mini-SPM 的逆變器是一款極具吸引力，可替代常規的分立逆變器產品。它適用于采用低功率電動機驅動的產品，特別適合應用于洗衣機，空調，電冰箱和水泵等設備。
Mini-SPM 組合了優化的保護電路和與 IGBT 開關特征相匹配的驅動。通過集成欠壓保護功能和短路保護功能，系統可靠性得到了很大程度的提高。內置高速 HVIC 提供了一種無需光耦隔離的 IGBT 驅動能力，大大降低了逆變器系統的總成本。此外，集成的 HVIC 允許使用無需負電源的單電源驅動的拓?fù)洹?/p>

隨著節能成為全球范圍關注的焦點，電機設計的能效也成為一個引人關注的問題。由于各國政府相繼出臺各種法規來要求提高能效，為了應對能效挑戰，電機驅動電路變 得越來越復雜。本文將討論電機驅動電路產品、行業趨勢，以及有助于設計人員降低能耗，提高可靠性、減少部件數目及實現環保的解決方案。

Mini-SPM是微控制器或DSP與電機之間的功率接口，能夠減小電機體積并簡化設計。這種模組較之于分立式解決方案的優勢在于其寄生電感更小，可靠性也更高。這是因?yàn)槟＝M內的所有功率器件都采用了同批次芯片(sister dice)，故具有一致的測試性能。這種智慧功率模組可與微控制器低電壓TTL或CMOS輸出直接接口，并附加了保護電路。模組內置有監視結溫的熱敏電阻器，防止上下橋臂直通的邏輯保護電路，死區時間 (dead-time) 控制，以及用于最大限度減少EMI等的驅動波形整形電路。在模組中，每個驅動IC均可進行優化，使其能以最小的EMI和驅動損耗來完成功率器件的開關動作。三相驅動模組將繼續在電器產品廣泛應用。如圖1 所示， 為馬達控制使用SPM 的典型應用電路。

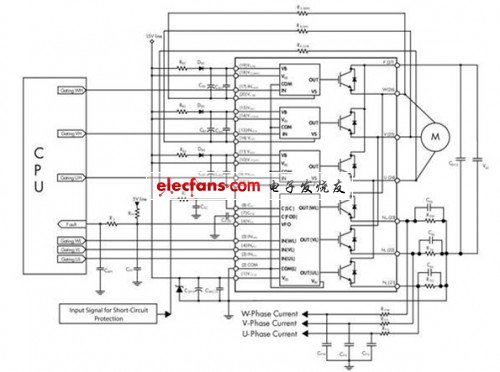

圖1：典型的應用電路

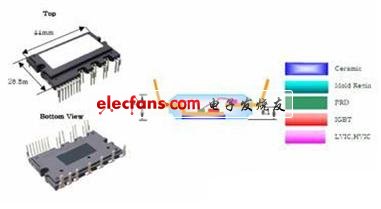

圖2：Motion-SPM™外型和內部結構示意
