電源管理IC供應商南京微盟電子有限公司(Nanjing Micro One Electronics Inc.)日前成功推出一款高性能單聲道D類音頻功放ME5105。ME5105一款無破音，超低EMI，3W免濾波器單聲道D類音頻功率放大器。獨特的無破音(Non – Crack – Noise )功能可以通過檢測輸出的破音失真，自動調整系統增益，不僅有效避免了大功率過載輸出對喇叭的損壞，同時帶來舒適的聽覺感受。ME5105免濾波器的PWM調制結構及增益內置方式減少了外部元件、PCB面積和系統成本，并且簡化了設計。高達90%的效率更加適合于手機及其他各種便攜式音頻產品。ME5105內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。ME5105 提供纖小1.45mm×1.45mm CSP9封裝。

　　ME5105的主要特性及優勢：

　　防破音(NCN，Non – Crack – Noise)功能：NCN1、NCN2、NCNOFF三種模式可選

　　優異的EMI抑制能力

　　Pop-Click防雜音功能

　　3W輸出功率(10%THD、5V電源、4Ω負載)

　　0.05%THD+N(1W輸出功率、5V電源)

　　工作電壓范圍 ：2.5V~5.5V

　　效率 ：高達90%

　　低靜態電流：3.5mA

　　低關斷電流：<0.1uA

　　高PSRR：-80dB(217Hz)

　　免濾波器結構

　　過流、過熱、欠壓保護

　　封裝 ：1.45mm×1.45mm CSP9

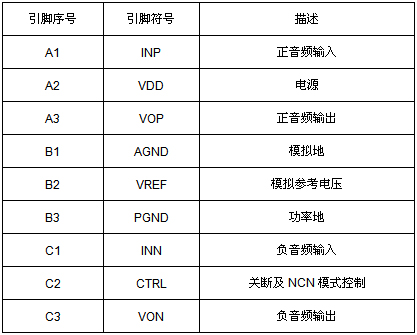

　　引腳功能描述：

　　防破音功能：

　　防破音(Non – Crack – Noise )功能采用的是專業音響系統中的壓縮/限幅技術，有門限閾值、啟動時間和釋放時間等重要參數。

　　門限閾值：啟動防破音功能的閾值電壓大小，就是系統所需要的最大不失真輸出幅值。

　　啟動時間：從檢測的信號超過閾值電壓后，到壓縮功能完全展開的時間。

　　釋放時間：與啟動時間相反，釋放時間是檢測信號低于閾值電壓時，壓縮功能完全釋放的時間。

　　原始信號

　　沒有防破音功能

　　有防破音功能，有啟動時間，有釋放時間

　　1. 防破音功能調整了音樂的動態范圍，使大的信號不會削波失真，小的信號可以得到充分的放大，提高了整體音樂的音量，實現了“大而不破”的音樂感受;

　　2. 防破音功能限制了聲音中的尖峰信號，保護揚聲器不被損壞。

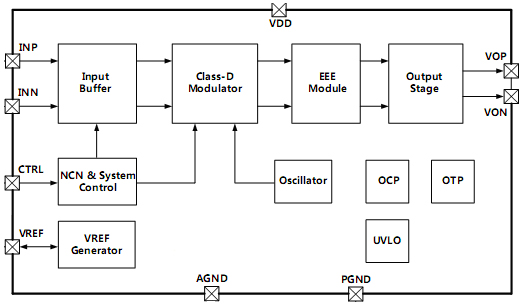

　　內部電路功能參考框圖：

　　典型應用

　　便攜式電話/智能電話

　　MP4/MP3

　　GPS

　　數碼相框、電子詞典

　　輕便游戲機

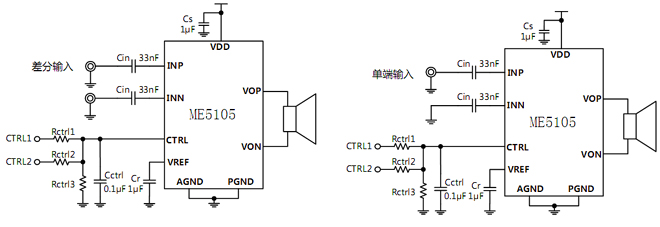

　　典型應用電路
