HiperPFS集成控制器應用電路圖
2011年01月14日 17:37 電子發燒友網 作者：阿風 用戶評論（）
HiperPFS系列器件將一個連續導通模式(CCM) PFC升壓控制器、柵極驅動和高壓功率MOSFET集成在一個超薄eSIP功率封裝中，能夠提供接近1的輸入功率因數。HiperPFS器件可省去PFC轉換器所需的外部電流檢測電阻，消除與這些元件相關的功率損耗。它采用創新的控制技術，可在整個輸出負載、輸入線電壓，甚至是輸入線周期內調整開關頻率。這項控制技術能夠提高轉換器在整個負載范圍內的效率，特別是輕載條件下的效率。此外，該控制技術還能產生寬頻擴頻效應，從而大幅降低EMI濾波要求。HiperPFS具備Power Integrations的整套標準保護功能，例如集成軟啟動、欠壓保護、過壓保護、電壓緩升/跌落保護以及遲滯熱關斷保護。而且，HiperPFS還對功率MOSFET進行逐周期限流，提供限制輸出功率的過載保護以及引腳到引腳短路保護。

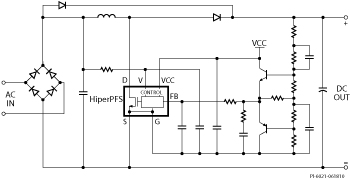

圖1. 典型應用電路圖
- 第 1 頁：HiperPFS集成控制器應用電路圖(1)
- 第 2 頁：輸出功率#
