MAX9814 具有AGC和低噪聲麥克風偏置電路的麥克風放大

2009-08-20 09:56www.elecfans.co 佚名我要評論（0）我要收藏

MAX9814 具有AGC和低噪聲麥克風偏置電路的麥克風放大器

概述

MAX9814是一款低成本、高性能麥克風放大器，具有自動增益控制(AGC)和低噪聲麥克風偏置。器件具有低噪聲前端放大器、可變?cè)鲆娣糯笃?VGA)、輸出放大器、麥克風偏置電壓發生器和AGC控制電路。

低噪聲前置放大器具有12dB固定增益；VGA增益根據輸出電壓和AGC門限在20dB至0dB間自動調節。輸出放大器提供可選擇的8dB、18dB和28dB增益。在未壓縮的情況下，放大器的級聯增益為40dB、50dB或60dB。輸出放大器增益由一個三態數字輸入編程。AGC門限由一個外部電阻分壓器控制，動作/釋放時間由單個電容編程。動作/釋放時間比由一個三態數字輸入設置。AGC保持時間固定為30ms。低噪聲麥克風偏置電壓發生器可為絕大部分駐極體麥克風提供偏置。

MAX9814提供節省空間的12焊球UCSP™ (1.5mm x 2mm)和14引腳TDFN封裝。該器件額定工作于-40°C至+85°C擴展級溫度范圍。

關鍵特性

  • 自動增益控制(AGC)
  • 3種增益設置(40dB、50dB、60dB)
  • 可編程動作時間
  • 可編程動作和釋放時間比
  • 2.7V至5.5V電源電壓范圍
  • 低輸入噪聲密度30nV/
  • 低THD：0.04% (典型值)
  • 低功耗關斷模式
  • 內置2V低噪聲麥克風偏置
  • 提供節省空間的12焊球UCSP (1.5mm x 2mm)和TDFN (3mm x 3mm)封裝
  • -40°C至+85°C擴展級溫度范圍

    應用/使用

     Bluetooth®耳機
     數碼相機
     數字?jǐn)z像機
     娛樂系統(如：卡拉OK)
     高品質便攜式錄像機
     IP電話/電話會議
     PDA
     雙向通信裝置

    MAX9814中文資料pdf

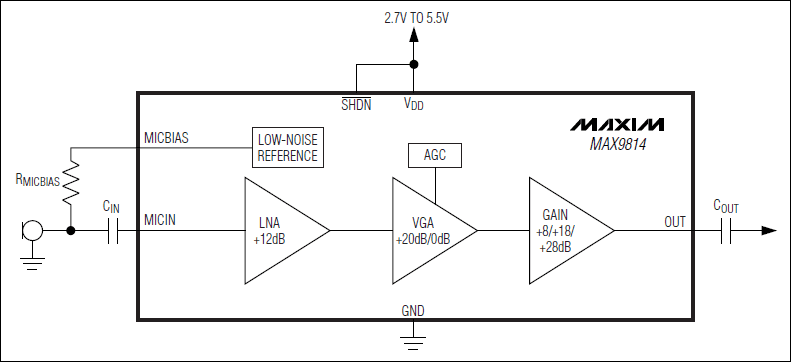

     MAX9814: Simplified Block Diagram
    Simplified Block Diagram
