1前言

1.1高壓平流泵控制現狀

高壓平流泵是利用電機驅動柱塞泵，使液體以穩定的流量及壓力輸出的一種設備，作為分析儀器的動力源，廣泛應用于石油、化工、食品、制藥、煤炭、環保等工業領域。其主要技術要求：壓力范圍0~42MPa，流量范圍0.001~9.999mL流量誤差小于0.5%，從技術參數可知，如此小流量、高精度、高壓力的流量計較難制造。平流泵又稱恒流泵，要求流速恒定。平流泵流量的設定，實質上就是改變電機的轉速，所以恒流效果如何主要取決于電機速度的穩定性。

目前，國內生產的恒流泵大多為步進電機驅動。這種泵成本低，調試方便，但致命弱點是在低流量下有較大脈動，很難保證恒流效果。這是因?yàn)椴竭M(jìn)電機是按照一定拍節和相序運行。為了解決這一問題，可借鑒國外儀器，使用直流電機取代步進電機，使恒流泵的性能大為提高[1]。直流電機具有良好的線性調速特性，簡單的控制性能，高的效率，優異的動態特性，特別適用于要求調速的系統。

現在市場上通用的電機控制器大多采用單片機和DSP。但是傳統單片機的數據處理能力有限，對采用復雜的反饋控制的系統，由于需要處理的數據量大，實時性和精度要求高，往往不能滿足設計要求。近年來出現了各種高速SOC單片機，其性能得到很大提高，價格卻比DSP低很多。其相關軟件和開發工具越來越多，功能也越來越強，但價格卻在不斷降低?，F(xiàn)在越來越多的廠家開始采用SOC單片機來提高產品性?xún)r(jià)比[2]。

1.2本文主要內容

系統采用PWM技術閉環調節直流電機轉速，從而精確控制平流泵流量。

系統對高壓平流泵精度要求非常高，流量精度要求小于0.5%。如此高精度需要有高性能控制器來采集調節直流電機轉速，PIC32MX460F512L可很好滿足要求，它采樣直流電機轉速，經過分析處理，發送適當占空比的PWM信號給電機，從而精確控制直流電機轉速。為提高系統穩定性，電機驅動采用電機專用驅動芯片LMD18200。

系統提供壓力、電流和熱報警三重保護，以防平流泵損壞。壓力和電流采用PIC32MX460F512L提供的A/D模塊采樣，精度高達10位[8]。

為便于人機交互和調試系統，系統提供了穩定可靠的通信功能，通信部分采用光耦隔離，提供RS232通信方式。

2相關技術和原理

2.1 直流電機控制方法

在各類機電系統中，由于直流電機具有良好的啟動、制動和調速性能，直流電機調速系統已廣泛運用于工業、航天領域的各個方面。隨著半導體技術的進步，電力電子技術飛速發展，使直流電機的傳動技術得到改進，以往普遍采用的三種基本調速方法，即：(1) 改變電樞回路總電阻；(2)改變電樞的供電電壓；(3) 改變勵磁磁通，發展為晶閘管相控整流電機調壓系統，以及全波不控整流——PWM軋波直流電機調壓調速系統[3]。直流電機脈寬調制（PWM）直流調速具有調速精度高、響應速度快、調速范圍寬和耗損低等特點，使之成為直流電機應用的主要調速方式。

2.2 PWM直流調速原理

PWM控制是對脈沖的寬度進行調制的技術，即通過對一系列脈沖的寬度進行調解，來有效地獲得所需要的波形?；赑WM控制的調速電路把流電壓“軋”成一系列脈沖，通過改變脈沖的占空比來獲得所需的輸出電壓。在PWM驅動控制的調速系統中，通過改變電機電樞電壓接通時間與通電周期的比值（即占空比）來控制電機的轉速。用脈寬調制的方法，把恒定的直流電源電壓調制成頻率一定寬度可變的脈沖電壓序列，從而改變平均輸出電壓的大小，以調節電機轉速?？梢?jiàn)，在直流電壓下，當調制脈沖頻率一定時，脈沖寬度與占空比成線性關系。

在脈沖作用下，按一個固定的頻率來接通和斷開電源，就能夠?qū)崟r(shí)控制電機的運轉速度。當電機通電時速度增加；電機斷電時速度減小。設電機直接接通電源時(即占空比為100%)，電機的轉速為Vm，設占空比為D=t/T，則電機的平均速度為

(2-1)

式中：Ve——平均速度；Vm——全速（即直接通電時的速度）；D=t/T——占空比(0-100%)。

由式(2-1)可見，Vm是直流電機直接通電時的速度（全速），只跟電機本身的特性相關，電機一定時，Vm為一個定值。改變占空比D=t/T，就能得到不同的平均速度，從而就能夠?qū)﹄姍C(jī)轉速進行實時控制[4]。嚴格地講，平均速度與占空比D并不是嚴格的線性關系，在一般的應用中，可將其近似看成線性關系。

2.3 H橋型電機驅動原理

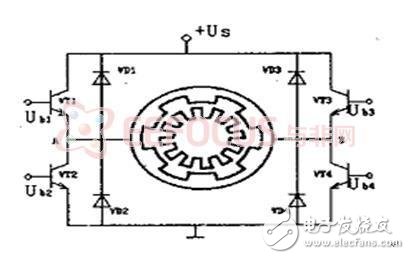

圖2-1 H橋PWM驅動

常見的PWM驅動系統的主電路（功率放大器）結構有：H型和T型。這里以H型結構為例說明PWM雙極式驅動的電路工作原理。

H橋PWM驅動如圖2-1，圖中VD1、VD2、VD3、VD4為續流二極管，用來保護VT1、VT2、VT3、VT4三極管，Ub1=Ub4=-Ub2=-Ub3。

當Ub1=Ub4為正時，VT1和VT4導通，VT2和VT3截止，UAB＝Us。
