幾種經典的開關電源電路

　　1、感性開關式電源電路圖

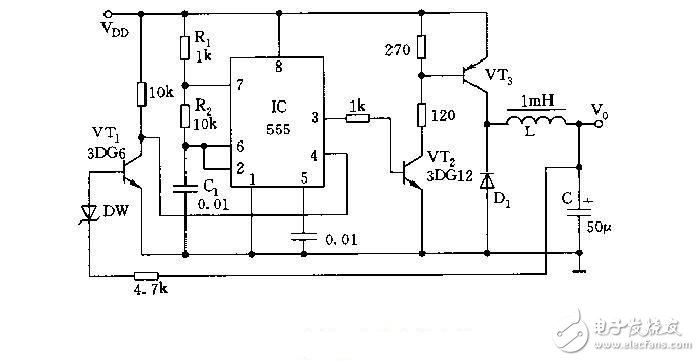

　　如圖所示，555和R1、R2、C1組成無穩態多諧振蕩器，振蕩頻率約在10kHz，占空比接近50%。VT2、VT3作為擴大電流用的開關管使用。當振蕩方波為高電平時，VT2、VT3導通，向LC放電；為低電平時，L中的儲能通過續流二極管回路向負載供電。當過壓時，DW擊穿，VT1飽和導通，c極呈低電平（<0.7V），使555復位、停振，起穩壓和動態平衡作用。

　　2、5V不間斷電源

　　電池電壓GB為3.6V，由三節AANiCd電池組成。IC1位開關穩壓器，IC2位線性穩壓器。當輸入電壓Vin》7.3V，IC1將關斷，在此情況下有IC2提供輸出電壓。Vin則通過VD1和R1以浮充電流對GB進行充電。當Vin<7.3V時，IC2則處于關斷狀態，IC1將3.6V電池電壓升到5V，負載電流為50mA。IC2帶有低電池電壓監測器，并由R6、R7對Vin進行檢測。監測器在7腳的輸出驅動倒相器VT1，VT1又反過來驅動IC1和IC2的6腳及5腳兩個關斷輸入腳。這兩個輸入具有相反的極性電平。IC1和IC2公用反饋電阻R2和R3使兩個穩壓器對輸出電壓V0都能進行監測。當IC2關斷，其輸出被切斷。當IC1關斷，芯片維持低功率狀態，消耗電流小于1微安。在工作狀態IC1對50mA的負載提供75%的總效率。只要正確設定限流電阻R1的阻值，就能使浮充電流電荷量不超過電池容量的10%，Vin可高達17V。

　　3、高耐壓PWM開關電源

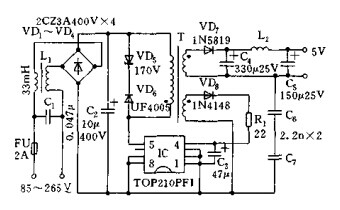

　　本電源為簡單的5V、5W開關電源。圖中TOP210（IC）為PWM開關。IC中含有PWM控制器，功率MOSFET和各種保護電路，這種5V、5W開關電源的成本比常用的線性電源成本低。

　　交流輸入電壓經VD1~VD2整流后的直流高壓，加到變壓器T初級線圈的一端，初級線圈的另一端加到TOP210內部輸出MOSFET的漏極。VD2和VD6組成的箝位電路，把電壓器T漏感引起的脈沖前沿尖峰電壓限制到安全值。本電源工作頻率為100kHz。變壓器T次級電壓級VD7整流和C4、C5、L2濾波后，輸出5V的穩定電壓。L1、C1、C6、C7用來減小傳導輻射電流，以減小開關電源產生的射頻干擾。反饋線圈兩端電壓經VD8整流，R1、C3濾波后，加到TOP210的控制腳，C3兩端電壓有TOP210來調整，以便穩定輸出電壓。

　　4、調頻燈的開關穩壓電源

　　本電源在光學儀器和設備中應用非常廣泛，其范圍主要包括光學教學儀器。如投影儀、幻燈機、放映機、等。光學影像設備如放大機、印像機曝光機、高速攝影機等。光學分析儀器，如顯微鏡、放大鏡、分光光度計、光譜儀等。

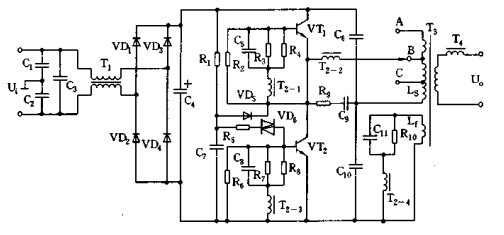

　　電路原理如圖所示，電容C1、C2、C3和共模電感T1組成的共模濾波器，可將電源內部主變換器產生的高頻信號對電網（220V，50Hz）的影響和污染降到最低，二極管VD1~VD4及電解電容C4組成的全波整流濾波電路，將220V、50Hz變成300V的直流電壓，用以作電路的電源。主變換器有開關功率管VT1和VT2、電容C6和C10、變壓器T2和T3等外圍元件組成，電路形式為半橋型自激式。

　　5、低噪聲開關電路原理圖

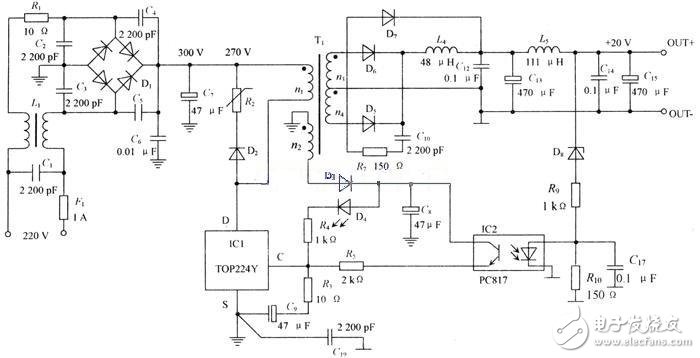

　　電路如圖所示，該電路可以獲得更大的輸出功率，只需更改部分器件。圖中左邊的電路R1，L1，D1，C1至C7是常規的共模濾波和整流電路，獲取約 300V的直流電壓供DC-DC變換電路使用；最右邊電路L5，C11等是普通的LC濾波電路；IC2，D8，R9，R10組成電壓反饋電路，形成閉環結構，穩定電源輸出電壓；中間部分是DC-DC變換器，降噪聲的關鍵是對這一部分的電路進行適當處理。
