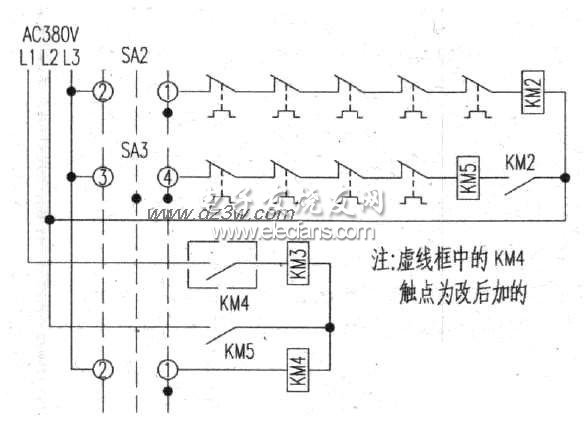

WK-4型電鏟因誤操作燒毀交流接觸器KM3、KM4線圈的故障。該電鏟的部分控制接線圖見上圖。　按照電鏟的操作規程規定，應首先操作轉換開關SA2至啟動位置，然后操作SA3。操作SA2至啟動位置后，其觸點②①接通，接觸器KM2勵磁，KM2的動合輔助觸點閉合，為KM5勵磁做好準備。再操作SA3至啟動位置，接觸器KM5得電勵磁，其動合輔助觸點閉合，使KM3、KM4得電勵磁。而此次操作違反了操作規程，即先操作了SA3。當首先操作SA3時，其觸點②①接通。由于KM5的動合輔助觸點未閉合，致使接觸器KM3、KM4的線圈相串聯，接在L1、L3之間的380V電壓上，兩個接觸器的線圈分別得到了190V電壓，低于其85%的最低吸合電壓，鐵心不能正常吸合，造成線圈過流燒毀。

　該事故雖然為司機的錯誤操作造成，但主要原因是控制電路中無防止誤操作的接線，即原設計中有重大缺陷。如果在設計控制接線時，能夠達到只有先操作SA2，下一步的操作才能進行（即如首先操作SA3，操作被閉鎖），則此類事故就可以避免了。

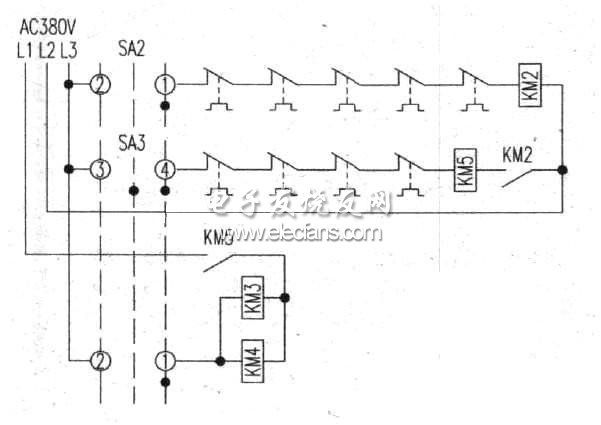

　為在上圖中加裝接觸器KM4的動合輔助觸點的辦法（見上圖中的虛線框）。是可行的，但還不是最佳的。最佳的措施是將接觸器KM3、KM4并聯，一端接SA3的①觸點，另一端經原接觸器KM5的動合輔助觸點接至L1，見下圖。此方法的優點是未增加設備，即未增加接觸器KM4的動合輔助觸點，而僅僅是在接線上做了一些變更。

?

?
