電子發燒友網訊：WLAN，亦稱之為無線局域網，是一種利用射頻（Radio Frequency RF）技術進行據傳輸?shù)南到y(tǒng)。形象來說，也就是若干臺無線設備通過某個或數個基站（通常稱為熱點或AP）達到互連，就可以通過無線連接構成一個內部局域網，可以共享文件，如果基站能上網，局域網內的無線設備也可以共享上網。

　　無論你身處機場，還是在咖啡廳，閱讀電子郵件和上網已成為日常生活的一部分。 WLAN技術也被集成到移動電話和PDA中，使這些產品的用戶也可以受益于改進后的移動數據訪問。

　　為了使該項技術能夠順利、無縫結合，已期達到“開箱即用”的效果，安立公司為你提供相關技術集成產品成功方案，以滿足客戶日常辦公與業務WLAN接入需求。

　　1. 通用多模塊一體化測試平臺：MT8870A
?

　　MT8870A通用無線測試套件是Anritsu公司的測試儀器，專為通用蜂巢式和短程無線技術的大批量生產測試而設計。一臺MT8870A儀器主機最多可包含4個MU887000A TRX測試模塊（10 MHz至6 GHz*1）。每一個模塊都集成矢量信號發生器（VSA）和矢量信號分析儀（VSA），用于執行DUT發射和接收測試。MT8870A含有MU887000A測試模塊，通過外接PC控制可執行RF測試。

　　*1 ： 標準最高為3.8 GHz。

　　一體化平臺可容納4個測試模塊

　　一個主機內最多可安裝4個測量模塊，每個模塊可獨立受控。4個模塊安裝后共享同一個電源；底座和內部總線接口有助于降低基礎設施成本。

　　可同時測量4個設備，可并行測量1個設備的多種無線技術

　　MT8870A內安裝4個模塊后，可同時并行連接并測量4臺測試設備。此外，隨著智能手機和平板電腦等移動通信設備的普及，當需要在一臺設備上使用多種無線技術時，不同的技術最多能以4個模塊來并行測量，這有助于縮短測量時間，減小生產線測試設備占用空間。

　　標配160 MHz測量帶寬

　　MU887000A TRX測試模塊標配160 MHz寬帶寬。借助TX測量和波形許可，可執行最新WLAN標準802.11ac無線模塊的RF發射/接收測試。

　　支持多種無線標準

　　MU887000A TRX測試模塊支持針對蜂巢式無線技術（LTE、W-CDMA、GSM等）以及短程無線（WLAN和藍牙）的RF （PHY）發射和接收測試。

　　支持的系統：LTE-FDD、LTE-TDD、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、 CDMA2000、1xEVDO、WLAN 802.11ac、WLAN 802.11abgn、藍牙、FM、GPS、 DVB-H、ISDB-T、ISDB-Tmm

　　內置音頻分析儀和發生器（選件）

　　內置的音頻分析儀和發生器支持立體聲和單聲道，擁有數字和模擬接口。可以減少無線模塊生產所用的設備。

　　2. 市場僅有專用于802.11 WLAN設備測試儀：MT8860C
?

　　Anritsu MT8860C 是市場上僅有的能夠根據 IEEE 802.11 標準，通過網絡模式和直接模式對 WLAN 設備進行測試的 WLAN 測試儀。

　　MT8860C 集成式綜合測試儀專用于 802.11 WLAN 設備的測試。 該測試儀提供的高速測量方案既適用于生產測試，也可用于設計驗證。

　　MT8860C 取代了通常需要功率計、頻譜分析儀和 Gold Radio（配備外接衰減器）的現有測試系統。 因此，MT8860C 可以快速地集成到生產線中，為所有 WLAN 芯片組提供了一種通用解決方案，使得維護與校準更加簡便。 MT8860C 還降低了測試系統成本，提高了生產吞吐率且是最靈活的 WLAN 測試解決方案。

　　MT8860C 提供了兩種操作模式： 網絡模式和直接模式。 “網絡”模式采用標準 WLAN 信令，可用于測試 DUT 的發射器和接收器。 在“直接”模式下，MT8860C 能夠通過生成和發射 WLAN 數據包來測試 DUT 接收器，利用其內置發射器分析儀測試 DUT 發射器。 在“直接”模式下，必須使用芯片組廠商提供的測試模式軟件實用程序?qū)?DUT 進行控制。 用戶界面通過提供的 LANLook 軟件數據包進行操作。 LANLook 在標準 PC 上運行，儀器配置和結果顯示界面是傳統的 Windows? 系統界面，結果顯示方式采用清晰的數字和圖形顯示。 LANLook 通過 GPIB 接口與 MT8860C 進行通信。

　　3. 測量速度頂級的信號分析儀：MS2830A
?

　　MS2830A 是價格適中、測量速度頂級的頻譜分析儀/信號分析儀。它具有最佳的動態范圍（平均噪音級 ［DANL］：–153 dBm，三階交調失真 ［TOI］：+15 dBm）和卓越的 ±0.3 dB（典型值）總電平精度，因?yàn)椴捎昧霜?dú)特的電平校準技術。

　　MS2830A 支持可選的矢量信號發生器 （VSG），且可用作部件 Tx 特征測試的參考信號源或用作 Rx 特征測試的信號源。安裝 VSG 選件可降低投資成本和占用空間。IQproducer PC 軟件生成 VSG 的波形模式，支持各種通信制式，包括 LTE FDD、LTE TDD （TD-LTE）、Mobile WiMAX 等。

　　最高 125 MHz 的分析選件也可與各種測量軟件工具一起安裝，這些工具支持各種通信系統的無 PC 調制分析。例如，安裝 LTE 下行/上行測量軟件和 LTE IQproducer LTE 后，支持用于 LTE FDD BTS 和 Rx 特征測試的 Tx 特征/調制分析。安裝 LTE TDD 下行測量軟件和 LTE TDD IQproducer 后，支持用于 LTE TDD （TD-LTE） 和 Rx 特征測試的 Tx 特征/調制分析。測量軟件選件支持各種關鍵的無線通信系統，如WLAN IEEE802.11a/11b/11g/11j/11n/11p/11ac、Mobile WiMAX、W-CDMA/HSPA/HSPA Evolution、GSM/EDGE、TD-SCDMA、CDMA2000/1xEV-DO 以及 3GPP LTE FDD、LTE-Advanced FDD 和 3GPP LTE TDD （TD-LTE）。此外，還有一些用于多重 TDMA 系統調制分析的通用分析軟件工具，它們使用 BPSK、QPSK、O-QPSK、π/4 DPQPSK、8PSK、16QAM、64QAM、256QAM、2FSK 和 4FSK 調制方法。將這些硬件和軟件選件結合在自定義的配置中，可為各種需求提供最佳的解決方案。

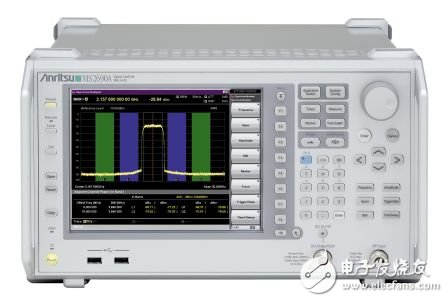

　　4. 下一代通訊應用最高性能矢量信號分析儀：MS2690A
?

　　MS269xA系列信號分析儀是針對下一代通訊應用的最高性能的矢量信號分析儀。它包括掃頻模式分析，F(xiàn)FT模式信號分析，和高精度的數字化儀功能。添加各種選件以組成信號發生器，將儀器打造成即插即用的一體化無憂解決方案。

　　MS269xA系列信號分析儀支持31.25 MHz的標準分析帶寬，可擴展到62.5MHz/125MHz的選件。該頻譜儀使用內部校準電路（安立專利），在6GHZ的頻率跨度內對幅度和相位進行校準，校準后使精度保持在±0.5 dB范圍內。市場上沒有任何其他的分析儀可滿足該性能！這些組成模塊的性能十分優越- 它們采用最新技術來最廣泛的測量信號，使測試速度比以往任何時候都快。模塊化的結構保證了整個框架結構的性能，確保了整體性能的顯著提高。

　　MS269xA系列信號分析儀的選件包括基于通信標準的調制分析，矢量信號發生器和BER測量軟件。最終用戶可以配置一套完整的解決方案，大大降低了用于設備評估的成本，測試設備的空間，及測試周期。

　　該系列信號分析儀對于研發測試環境具有足夠的測量精度，同時也能為產線提供足夠快的速度！目前支持的應用包括GSM，GPRS，EDGE，W-CDMA，移動WiMAX和LTE技術。

　　寬帶高速FFT信號分析（標準分析帶寬為31.25MHz和62.5MHz/125MHz的選件）功能包括CCDF測量功能，頻率 vs 時間，和功率vs 時間的高速連續測量。標準的數字化功能能夠精確地捕獲波形，并立即使用信號發生器選件播放出來。增加一個擴展的數字化選件，可以捕捉20MHz的信號長達4個小時。

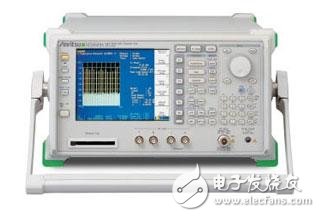

　　5. 一臺儀器搞定基站建設維護與移動臺開發制造：MS8608A
?

　　MS8609A與MS8608A是裝載有內部頻譜分析儀，調制分析儀和功率計的發射機測試儀。 一臺MS8609A/MS8608A測試儀就可以覆蓋基站與移動臺的開發和制造，以及基站的建設與維修保養。

　　MS8608A支持9kHz到7.8GHz，最大+40dBm的高功率輸入

　　MS8609A支持9kHz到13.2GHz，最大+20dBm的功率輸入

　　頻譜分析儀具有高達20MHz的分辨率帶寬，這意味著該頻譜分析儀能輕易的支持寬帶信號的測量。調制分析儀通過高速DSP實現了所有矢量信號分析（VSA）功能。功率傳感器通過采用非晶的功率傳感器能完成達到+/- 0.4dB的高精度功率測量。

　　最多三種專用測量軟件選件（諸如 W-CDMA， GSM/EDGE， HSDPA， WLAN/802.11， CDMA， 1xEVDO） 可以同時進行安裝。輸入信號可以選擇通過RF或I/Q輸入。 對于I/Q信號，也可以選擇平衡的或不平衡的輸入信號。

　　MS8609A/ MS8608A可選配GPIB，RS232C和10 Base-T接口，來用于遠程測量。高達120k byte/s的高速GPIB數據傳輸，使得制造生產線上實現了高速的測量。顯示器采用了易于瀏覽的6.5型TFT彩色LCD。

　　6. 臺式分析儀的特性帶寬，手持式的輕便?。篗S2721B
?

　　MS2721B 手持式頻譜分析儀的設計宗旨是對無線 LAN 和蜂窩式信號中的新生波執行高度精準的分析，這些信號包括 802.11a、3G、超寬帶、WiMAX 信號和內科患者無線監控系統所產信號。 MS2721B 非常適于執行 AM 和 FM 廣播驗證，因?yàn)槠鋵拸V的動態范圍和低相噪特性使得對模擬和 IBOC 信號的測量變得極為簡便，無需外部載波陷波器。 MS2721B 頻譜分析儀體積小、易于攜帶且使用簡便，其無與倫比的測量能力能夠測量的頻率范圍最高達 7.1 GHz。 重量不到 7 磅，無論是在工程師室內工作臺上還在野外現場，都具有相同的性能表現。

　　使用內置揚聲器或通用型 2.5 mm 3 線耳麥（如使用多部手機時），可對解調信號進行監控。

　　MS2721B 頻譜分析儀具有較低的相噪，其典型值是 -100 dBc/Hz（10 kHz 偏差）；同類產品中最好的 DANL 指標，其典型值是 -163 dBm （1 Hz RBW），分辨率帶寬 （RBW） 范圍是 1 Hz ~ 3 MHz，視頻帶寬 （VBW） 范圍是 1 Hz ~ 3 MHz。 該頻譜分析儀同時還擁有同類產品中最快的掃描速度。 它能夠在保證精準測量結果的同時自動設置盡可能快的掃描速度。

　　內部存儲器可存儲 1000 多個測試儀器設置。 使用小型閃存模塊或大小為 32 GB 的 USB 閃存驅動器可存儲幾乎不限數量的跡線和設置。 測量結果可直接存儲于小型閃存模塊內或 USB 閃存驅動器內。 大小為 512 MB 的模塊能夠存儲 20，000 多項頻譜分析儀測量結果。 采用以太網 10/100 Base-T 連接的遠程編程通過 SCPI 編程予以提供。 以太網連接使得用戶可以借助附隨產品提供的 Anritsu 遠程訪問軟件對儀器進行遠程操作，方便性極大提高。 用戶也可通過以太網或 USB 連接上傳和下載測量結果與設置。

　　此外還新增了準峰值檢測功能以及 CISPR 分辨率帶寬。

　　多語言用戶界面（英語、中文、法語、德語、日語、西班牙語、韓語和意大利語）
32GHz和43GHz頻率業界第一：MS2722C#e#

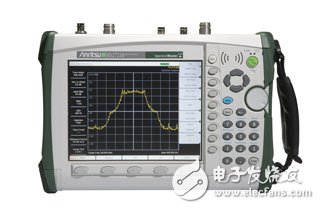

　　7. 32GHz和43GHz頻率業界第一?。篗S2722C
?

　　Anritsu推出最新一代的手持頻譜儀MS272xC，按照頻率覆蓋范圍分為五種類型（9 kHz ～ 9， 13， 20， 32， 43 GHz），其中32GHz和43GHz為業界第一。此系列代表公司最高性能手持頻譜儀。此外，令人興奮的新特點和選件將給用戶帶來更多的價值頻率覆蓋范圍 - 9 kHz ~ 9 GHz。

　　Spectrum Master MS2722C 單機可進行超過30種分析，以此滿足各種實際的測量需求。除了頻譜分析，用戶可以選擇選件功能和分析儀。

　　利用儀器收集的測量數據--Master Software Tools是一款儀器附帶的PC端數據處理軟件。它可以針對頻譜掃描和干擾監測提供強大的數據分析。遠程控制工具能夠使用戶通過局域網連接觀察或控制儀器。

　　滿載時，包括一個鋰電池，重量約為3.4Kg，功能齊全的Spectrum Master MS272xC 系列手持頻譜分析儀方便攜帶，如用于基站塔頂。

　　9kHz到43GHz的連續頻率覆蓋范圍滿足無線專業領域大部分的測量要求。無論您的應用是頻譜監測，信號檢波，射頻微波信號測量，微波反射測量，蜂窩信號測量，Spectrum Master MS272xC系列都能為您提供所需工具，使得您的工作變得更容易，更具創造性。

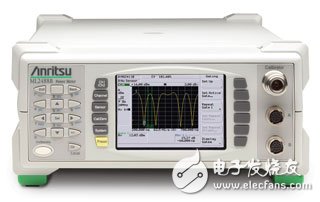

　　8. 為通信、無線和航空航天應用提供精準峰值測量：ML2487B
?

　　ML2487B 寬頻帶峰值功率計為通信、無線和航空航天應用提供精準的峰值功率測量。 在無線網絡的設計與實施方面，該功率計幫助解決了功率控制、峰值功率以及計時等重要問題。 高性能信道和一系列產品功能能夠確保對通信和雷達系統的功率電路進行精準的測試，其操作簡便易行。 ML2487B 支持單傳感器輸入，而 ML2488B 則支持雙傳感器輸入。

　　這兩款功率計的采樣率高達 64 Ms/s，因此能夠?qū)χT如與 802.11a/b/g 兼容的寬帶寬系統執行精準的峰值功率檢測，無需當代功率計上的手動校正因子。 ML2488B 雙信道傳感器輸入與顯示使得用戶能夠同時監控 WLAN 和 Bluetooth? 無線技術所支持的設備，以此對多標準共存的設備進行關鍵測試。

　　PowerMax? 是一種免費的圖形用戶界面軟件，用于 ML248xB（要求固件版本為 2.30 或更高）和 ML249xA（要求固件版本為 2.20.001 或更高）系列功率計。 該軟件強化了儀器可視化顯示并簡化了儀器的遠程控制操作。 其運行所需環境為安裝有 Windows XP 或 2000 的標準 PC，使用動態（自動）或靜態 IP 地址通過以太網接口 （10/100BaseT） 與功率計進行通信，這樣即可執行直接從 PC 或局域/廣域網中傳輸而來的遠程控制。

　　Bluetooth 字符與徽標歸 Bluetooth SIG， Inc. 所有，Anritsu 所用的所有此類標記均已獲得授權。 其他商標和商標名稱都有相應的權屬。

　　9. 適用雷達及3G/4G無線系統高分辨率測量：ML2495A
?

　　ML2495A 峰值功率計專門設計用來對雷達以及最新 3G 和 4G 無線系統執行高分辨率測量，包括以復雜的新興調制技術（如 OFDM）為基礎的下一代系統。 這類設備擁有最高帶寬和最高分辨率的上升沿脈沖測量能力。 先進的采樣系統與測量功能相結合，能夠提供有關發射器功率電路方面的精準信息。 該設備與一系列傳感器配合能夠提供高質量的 CW 測量，使其成為業界獨一無二的全能之王。

　　PowerMax? 是一種免費的圖形用戶界面選件，用于 ML248xB（要求固件版本為 2.30 或更高）和 ML249xA（要求固件版本為 2.20.001 或更高）系列功率計。 該軟件強化了儀器可視化顯示并簡化了儀器的遠程控制操作。 其運行所需環境為安裝有 Windows XP 或 2000 的標準 PC，使用動態（自動）或靜態 IP 地址通過以太網接口 （10/100BaseT） 與功率計進行通信，這樣即可執行直接從 PC 或局域/廣域網中傳輸而來的遠程控制。

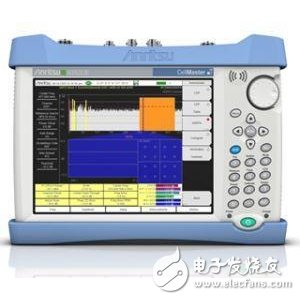

　　10. 最小最輕最經濟基站綜測解決方案：MT8212E
?

　　MT8212E Cell Master?基站分析儀是最小，最輕，最經濟的基站綜測解決方案，用于2G/3G/4G， WiMAX等基站發射機測試和ISDB - T和DVB - T/ H數字廣播的現場測試。它是安裝，調試，維護和故障排除的理想儀表。在一個手持設備內實現了基站測試能力的最佳組合，消除了需要幾個獨立的測試儀器，從而減少了用戶必須攜帶和學會操作多種儀表。無論是電纜掃描，功率測量，查找干擾，故障排除，基站信號質量分析，或驗證回程線路性能， MT8212E是理想的，集多種功能于一身的的儀器，以幫助保持您的網絡正常運行。
