LM393 是雙電壓比較器集成電路。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。

　　一、LM393主要特點

　　工作溫度范圍：0°C -- +70°C

　　SVHC（高度關注物質）：No SVHC （18-Jun-2010）

　　器件標號：393工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～ 36V， 雙電源：±1～±18V；

　　消耗電流小，ICC=0.4mA；

　　輸入失調電壓小，VIO=±2mV；

　　共模輸入電壓范圍寬， VIC=0～VCC-1.5V；

　　輸出與TTL，DTL，MOS，CMOS 等兼容；

　　輸出可以用開路集電極連接“或”門；

　　表面安裝器件：表面安裝

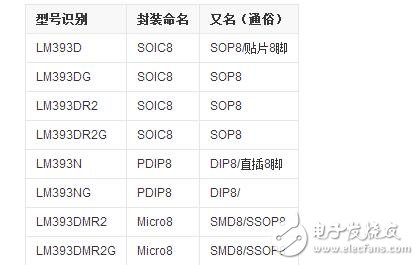

　　二、LM393封裝

　　三、LM393主要功能

　　輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制，輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許 輸出箝位在零電平。

　　四、LM393工作原理

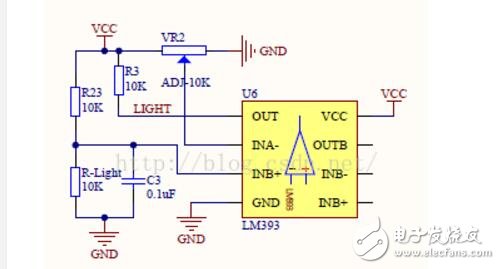

　　LM393是電壓比較器，將接在R-Light端的光敏二極管接收光照時產生的電阻值變化變成電壓信號傳遞給電壓比較器的同相輸入端INB+，這個變化的電壓信號與電壓比較器的反相輸入端INA-端的基準電壓相比較，當同相端INB+電壓大于反相端INA-端電壓時，電壓比較器的輸出端OUT輸出高電平電壓，當同相端INB+電壓小于反相端INA-端電壓時，電壓比較器的輸出端OUT輸出低電平電壓，此時Light LED燈亮。

　　在沒有光照時，光敏二極管的電阻值很大，電阻R23與該光敏二極管組成的分壓點電壓升高，使同相端INB+電壓大于反相端INA-端電壓，電壓比較器的輸出端OUT輸出高電平電壓，此時Light LED燈不亮。在有光照時，光敏二極管的電阻值很小，電阻R23與該光敏二極管組成的分壓點電壓下降，使同相端INB+電壓小于反相端INB-端電壓，電壓比較器的輸出端OUT輸出低電平電壓，此時Light LED燈亮。

　　接在反相端INA-端的電位器VR2用于調節該端的電位電壓，這個電壓也就是電壓比較器輸入的閥值翻轉電壓，用于光照靈敏度調節。

　　五、LM393應用說明

　　LM393是高增益，寬頻帶器件，像大多數比較器一樣，如果輸出端到輸入端有寄生電容而產生耦合，則很容易產生振蕩。這種現象僅僅出現在當比較器改變狀態時，輸出電壓過渡的間隙，電源加旁路濾波并不能解決這個問題，標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的。減小輸入電阻至小于10K將減小反饋信號，而且增加甚至很小的正反饋量（滯回1.0~10mV）能導致快速轉換，使得不可能產生由于寄生電容引起的振蕩，除非利用滯后，否則直接插入IC（集成電路板integrated circuit，縮寫：IC） 并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩，如果輸入信號是脈沖波形，并且上升和下降時間相當快，則滯回將不需要。

　　比較器的所有沒有用的引腳必須接地。

　　LM393偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關。

　　通常電源不需要加旁路電容。

　　差分輸入電壓可以大于Vcc并不損壞器件，保護部分必須能阻止輸入電壓向負端超過-0.3V。

　　LM393的輸出部分是集電極開路，發射極接地的NPN輸出晶體管，可以用多集電極輸出提供或OR ing功能。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。

　　當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許輸出箝位在零電平。
