lm7805內部電路圖

　　三端穩壓集成電路LM7805。電子產品中，常見的三端穩壓集成電路有正電壓輸出的lm78 ×× 系列和負電壓輸出的lm79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有l(wèi)m9013樣子的TO-92封裝。

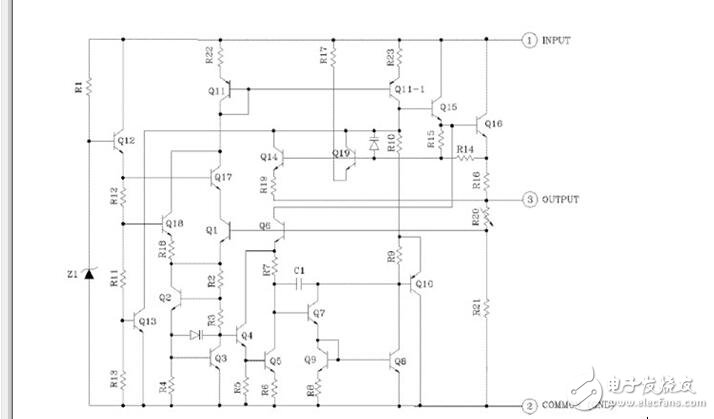

　　lm7805內部電路圖

　　7805三端穩壓IC內部電路具有過壓保護、過流保護、過熱保護功能，這使它的性能很穩定。能夠?qū)崿F(xiàn)1A以上的輸出電流。器件具有良好的溫度系數，因此產品的應用范圍很廣泛。可以運用本地調節來消除噪聲影響，解決了與單點調節相關的分散問題，輸出電壓誤差精度分為±3%和±5%。

　　 lm7805內部電路圖

　　圖7805三端穩壓IC內部電路圖

　　7805三端穩壓IC在電路運用中應注意以下事項：

　　輸入輸出壓差不能太大，太大則轉換效率急速降低，而且容易擊穿損壞。最高輸入電壓不能超過35伏; 輸出電流不能太大，1.5A 是其極限值。大電流的輸出，散熱片的尺寸要足夠大，否則會導致高溫保護或熱擊穿; 輸入輸出壓差也不能太小，低于2伏穩壓效率急速下降。

閱讀全文
