?基本放大電路的概念及工作原理

　　基本放大電路一般是指有一個三級管和場效應管組成的放大電路。

　　放大電路的功能是利用晶體管的控制作用，把輸入的微弱電信號不失真的放到所需的數值，實現將直流電源的能量部分的轉化為按輸入信號規律變化且有較大能量的輸出信號。放大電路的實質，是用較小的能量去控制較大能量轉換的一種能量裝換裝置。利用晶體管的以小控大作用，電子技術中以晶體管為核心元件可組成各種形式的放大電路。

　　其中基本放大電路共有三種組態：共發射極放大電路、共集電極放大電路和共基極放大電路，如圖1所示。

?

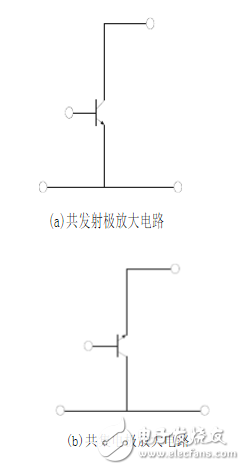

? ? ?（a）共發射極放大電路共集電極放大電路共基極放大電路?

? ? ? ? 基本放大電路的三種組態

　　無論基本放大電路為何種組態，構成電路的主要目的是相同的：讓輸入的微弱小信號通過放大電路后，輸出時其信號幅度顯著增強。

　　1、放大電路的組成原則需要理解的是，輸入的微弱小信號通過放大電路，輸出時幅度得到較大增強，并非來自于晶體管的電流放大作用，其能量的提供來自于放大電路中的直流電源。

　　晶體管在放大電路中只是實現的對能量的控制，是指轉換信號能量，并傳遞給負載。因此放大電路組成的原則首先是必須有直流電源，而且電源的設置應保證晶體管工作在線性放大電路狀態。其次，放大電路中各元件的參數和安排上，要保證被傳輸信號能夠從放大電路的輸入端盡量不衰減地輸出，在信號傳輸?shù)倪^(guò)程中能夠不失真的放大，最后經放大電路輸出端輸出，并且滿足放大電路的性能指標要求。

　 ?基本放大電路的組成

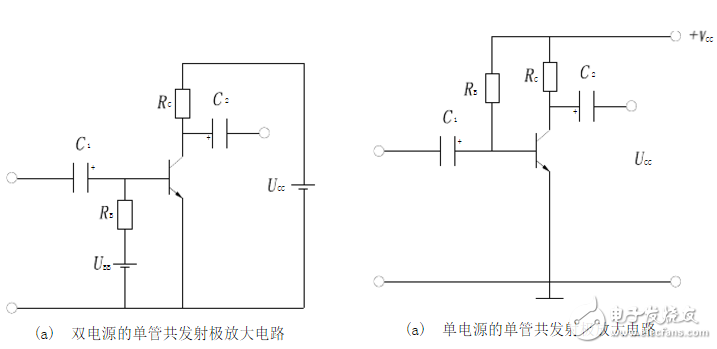

　　上圖畫出共射極基本放大電路。它由三極管、電阻、電容和直流電源組成。

　　由于三極管基本放大電路的放大元件是半導體三極管，要使它具有放大作用，必須外加直流電源，并保證三極管的發射極有正向偏置電壓，集電結有反向偏置電壓。

　　另外，輸入信號和輸入電極之間有信號通路，輸出電極和負載之間有信號通路。

　　因?yàn)橹绷麟娫磳?duì)交流信號呈現非常?。ń咏鼮?）的電阻，因此要避免交流信號與輸入、輸出電極相聯的信號被直流電源短路。所以直流電源和輸入、輸出電極之間接有足夠大的阻抗。

　　我們學習的三種基本放大電路的構成，都具有上述特點。

　 ?基本放大電路的工作特點

　?。?）電路中既有直流，又有交流。直流提供靜態工作點，交流是被放大的信號；

　?。?）電路由線性元件和非線性元件組成，不能直接用線性電路的分析方法分析放大電路；

　　（3）三極管必須始終工作在放大狀態，以保證被放大的信號不失真。
