太陽能是人類取之不盡用之不竭的可再生能源。也是清潔能源，不產(chǎn)生任何的環(huán)境污染。在太陽能的有效利用當(dāng)中；大陽能光電利用是近些年來發(fā)展最快，最具活力的研究領(lǐng)域，是其中最受矚目的項(xiàng)目之一。

制作太陽能電池主要是以半導(dǎo)體材料為基礎(chǔ)，其工作原理是利用光電材料吸收光能后發(fā)生光電于轉(zhuǎn)換反應(yīng)，根據(jù)所用材料的不同，太陽能電池可分為：

1、硅太陽能電池；

2、以無機(jī)鹽如砷化鎵III-V化合物、硫化鎘、銅銦硒等多元化合物為材料的電池；

3、功能高分子材料制備的大陽能電池；

4、納米晶太陽能電池等。

一、硅太陽能電池

1．硅太陽能電池工作原理與結(jié)構(gòu)

太陽能電池發(fā)電的原理主要是半導(dǎo)體的光電效應(yīng)，一般的半導(dǎo)體主要結(jié)構(gòu)如下：

　　圖中，正電荷表示硅原子，負(fù)電荷表示圍繞在硅原子旁邊的四個電子。
當(dāng)硅晶體中摻入其他的雜質(zhì)，如硼、磷等，當(dāng)摻入硼時，硅晶體中就會存在著一個空穴，它的形成可以參照下圖：

　　圖中，正電荷表示硅原子，負(fù)電荷表示圍繞在硅原子旁邊的四個電子。而黃色的表示摻入的硼原子，因?yàn)榕鹪又車挥?個電子，所以就會產(chǎn)生入圖所示的藍(lán)色的空穴，這個空穴因?yàn)闆]有電子而變得很不穩(wěn)定，容易吸收電子而中和，形成P（positive）型半導(dǎo)體。
    同樣，摻入磷原子以后，因?yàn)榱自佑形鍌€電子，所以就會有一個電子變得非?；钴S，形成N（negative）型半導(dǎo)體。黃色的為磷原子核，紅色的為多余的電子。如下圖。


    N型半導(dǎo)體中含有較多的空穴，而P型半導(dǎo)體中含有較多的電子，這樣，當(dāng)P型和N型半導(dǎo)體結(jié)合在一起時，就會在接觸面形成電勢差，這就是PN結(jié)。

    當(dāng)P型和N型半導(dǎo)體結(jié)合在一起時，在兩種半導(dǎo)體的交界面區(qū)域里會形成一個特殊的薄層)，界面的P型一側(cè)帶負(fù)電，N型一側(cè)帶正電。這是由于P型半導(dǎo)體多空穴，N型半導(dǎo)體多自由電子，出現(xiàn)了濃度差。N區(qū)的電子會擴(kuò)散到P區(qū)，P區(qū)的空穴會擴(kuò)散到N區(qū)，一旦擴(kuò)散就形成了一個由N指向P的“內(nèi)電場”，從而阻止擴(kuò)散進(jìn)行。達(dá)到平衡后，就形成了這樣一個特殊的薄層形成電勢差，這就是PN結(jié)。

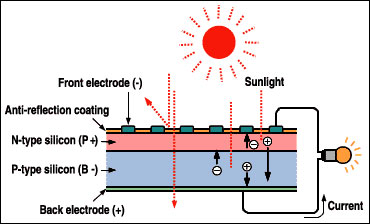

當(dāng)晶片受光后，PN結(jié)中，N型半導(dǎo)體的空穴往P型區(qū)移動，而P型區(qū)中的電子往N型區(qū)移動，從而形成從N型區(qū)到P型區(qū)的電流。然后在PN結(jié)中形成電勢差，這就形成了電源。(如下圖所示）

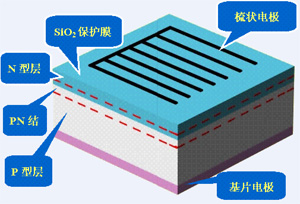

    由于半導(dǎo)體不是電的良導(dǎo)體，電子在通過p－n結(jié)后如果在半導(dǎo)體中流動，電阻非常大，損耗也就非常大。但如果在上層全部涂上金屬，陽光就不能通過，電流就不能產(chǎn)生，因此一般用金屬網(wǎng)格覆蓋p－n結(jié)（如圖 梳狀電極），以增加入射光的面積。
　　另外硅表面非常光亮，會反射掉大量的太陽光，不能被電池利用。為此，科學(xué)家們給它涂上了一層反射系數(shù)非常小的保護(hù)膜（如圖），將反射損失減小到5％甚至更小。一個電池所能提供的電流和電壓畢竟有限，于是人們又將很多電池（通常是36個）并聯(lián)或串聯(lián)起來使用，形成太陽能光電板。

2．硅太陽能電池的生產(chǎn)流程

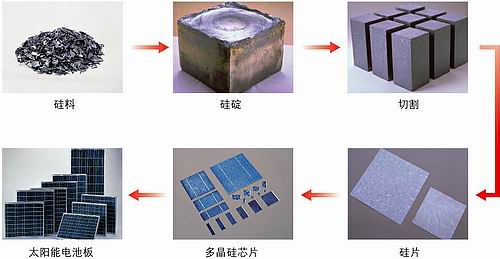

    通常的晶體硅太陽能電池是在厚度350～450μm的高質(zhì)量硅片上制成的，這種硅片從提拉或澆鑄的硅錠上鋸割而成。

    上述方法實(shí)際消耗的硅材料更多。為了節(jié)省材料，目前制備多晶硅薄膜電池多采用化學(xué)氣相沉積法，包括低壓化學(xué)氣相沉積（LPCVD）和等離子增強(qiáng)化學(xué)氣相沉積（PECVD）工藝。此外，液相外延法（LPPE）和濺射沉積法也可用來制備多晶硅薄膜電池。

    化學(xué)氣相沉積主要是以SiH₂Cl₂、SiHCl₃、SiCl₄或SiH₄,為反應(yīng)氣體,在一定的保護(hù)氣氛下反應(yīng)生成硅原子并沉積在加熱的襯底上，襯底材料一般選用Si、SiO₂、Si₃N₄等。但研究發(fā)現(xiàn)，在非硅襯底上很難形成較大的晶粒，并且容易在晶粒間形成空隙。解決這一問題辦法是先用 LPCVD在襯底上沉積一層較薄的非晶硅層，再將這層非晶硅層退火，得到較大的晶粒，然后再在這層籽晶上沉積厚的多晶硅薄膜，因此，再結(jié)晶技術(shù)無疑是很重要的一個環(huán)節(jié)，目前采用的技術(shù)主要有固相結(jié)晶法和中區(qū)熔再結(jié)晶法。多晶硅薄膜電池除采用了再結(jié)晶工藝外，另外采用了幾乎所有制備單晶硅太陽能電池的技術(shù)，這樣制得的太陽能電池轉(zhuǎn)換效率明顯提高。

三、納米晶化學(xué)太陽能電池

    在太陽能電池中硅系太陽能電池?zé)o疑是發(fā)展最成熟的，但由于成本居高不下，遠(yuǎn)不能滿足大規(guī)模推廣應(yīng)用的要求。為此，人們一直不斷在工藝、新材料、電池薄膜化等方面進(jìn)行探索，而這當(dāng)中新近發(fā)展的納米TiO₂晶體化學(xué)能太陽能電池受到國內(nèi)外科學(xué)家的重視。

    以染料敏化納米晶體太陽能電池（DSSCs）為例，這種電池主要包括鍍有透明導(dǎo)電膜的玻璃基底，染料敏化的半導(dǎo)體材料、對電極以及電解質(zhì)等幾部分。
