電源形成電路

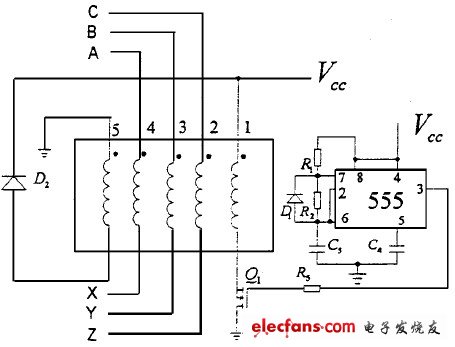

為了解決單相橋式逆變器驅動電路需要三路獨立電源問題, 設計了一個簡單的開關電源, 電路如圖2 所示L 該電路中,Q 1 為MO SFET 開關, 型號為2SK429L 1555 電路提供控制脈沖, 變壓器共有5 個線圈, 匝數分別為: 1、5 為18 匝, 2、3、4 為40 匝, 線圈5 為線圈1 在Q 1 截止期間釋放能量的通道, 有利于開關電源的工作L 線圈2、3、4、無共地點, 為三路獨立電源, 提供的電壓經整流后, 大約為20 V L.
