使用6V以上8V以下的較高電壓輸入時的電路

7135 的輸入電壓規格為 2.7V~6V，輸入電壓若超過6V就會損壞 IC。因此，
當電源所提供的電壓超過 6V 時，就不能直接驅動7135，驅動電路必須有所調

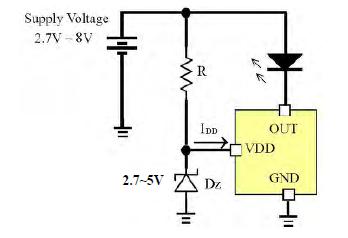

整?？紤]電壓源為 6V~8V 的情況，須經由一電阻和齊納二極體組成的穩壓電路來提供
電壓給 IC，電路架構如圖十九所示。

採用圖十九所示之架構，則當電源提供的電壓超過齊納二極體的崩潰電壓時，
7135 的輸入電壓 VDD 將被箝制在齊納二極體的崩潰電壓值。例如使用崩潰電壓
值為 3.3V 的齊納二極體時，當電源提供的電壓超過齊納二極體的崩潰電壓時，
7135 的輸入電壓將被箝制在大約 3.3V，確保 IC 正常工作。

使用6V以上8V以下的較高電壓輸入時的電路
