　　3個TL431恒流電路

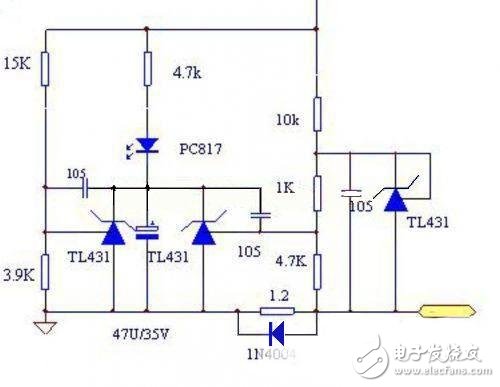

　　其實這個電路是在原本電路基礎上增加了一個恒壓電路而已。

LED電源次級恒流經典電路攻略TOP6 —電路圖天天讀（121）

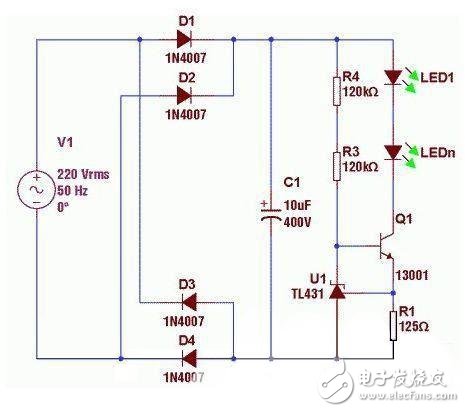

　　三極管恒流方案

　　 LED電源次級恒流經典電路攻略TOP6 —電路圖天天讀（121）

　　此圖原理是通過改變?nèi)龢O管的IB電流來控制LED中的電流，同樣存在損耗大的缺點。

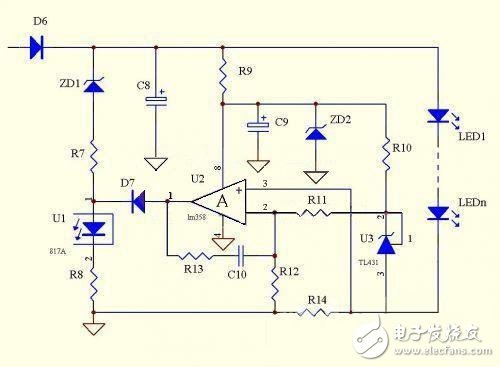

　　LM358恒流電路

　　 LED電源次級恒流經典電路攻略TOP6 —電路圖天天讀（121）

　　此電路的優點是電路相對比較簡單，恒流精度極高，不受溫度影響，成本較低，是目前大部分廠家使用的經典電路，你把它看成一個反向比例運算放大器就明白妙處了。其實LED電源的次級恒流的變化是比較多的，在這里我們?yōu)榇蠹伊信e的電路也許并不完全，只是挑選了一些比較經典的電路來進行分析，所以可能會有一些紕漏，歡迎大家及時進行補充。
