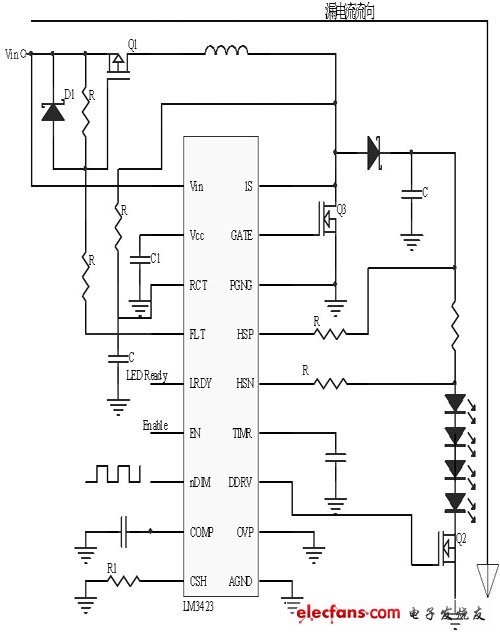

圖中，當EN 引腳命令升壓轉換器失效之后，主開關，nDIMFET 引腳和FLT 引腳會被關閉，從Vin 流入的電流就會趨近與零，有效避免任何漏電流流入串聯一起的LED,因為此時的升壓轉換器已經失效。由于漏電流不再存在，停機時蓄電池可以達到充飽狀態，這樣可以有效延長電池使用壽命。LM3423構成的升壓LED驅動器電路:
LM3423構成的升壓LED驅動器電路
