技術不斷在向前邁進，新出品的電子元件簡化了電動和控制器的設計，對於工程師開發電器用具設計并從無電刷電動機操作上得著莫大的好處是擔當一個重要角色。

無電刷電動機（Brushless Motor）的應用設計越來越多都是傳統上依賴DC和異步電動機。主要的好處一般包括無電刷電動機的單位成本和能以電子方式控制速度和轉距，這不單節省機械設計，而且還使到在家用電器、電風扇、壓縮器及工業傳動機器上達至節能目的，傳統的做法是在關閉與全速的浪費操作之間交替地進行。

無電刷電動機控制算法（control algorithm）需要轉子位置數據來計算脈寬調制（PWM）輸出，但是采用比如霍爾效應（Hall Effect）器件之類傳感器來檢測轉子位置卻加增成本和復雜性。并且也使到可靠性構成挑戰。因此，設計師要敏銳地以無傳感器檢測方式來獲得轉子位置數據。

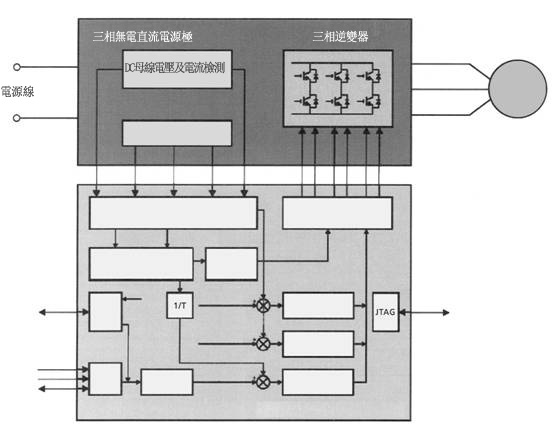

圖1. 使用56F8013設計無電刷直流電動機控制系統。

為此，具備有DSP（數字信號處理）功能的新一代微控制器提供足夠的計算能力，支援復雜的電動機控制策略，包括計算一般必須由附加傳感器來采集的速度與位置數據。另一方面，也提供功率模塊，此是采用智能功率技術將功率型MOSFET或IGBT與電流測量功能結合一體。這樣簡化了功率電路的設計，令到一個密集而獨立的方案很容易組合到最終產品上。

電動機類型
在電動機控制系統中有四個核心部位應予凸顯，它們是∶
·控制單元∶這是根據輸入信號和來自傳感器數據執行精密的位置與速度估計算法，控制單元也管理與電動機有關的系統保護。
·功率變換器∶這是提供電源來驅動電動機，并由DSP經特殊界面控制。
·傳感器∶傳感器傳統上乃用來回饋電動機的位置數據，DSP以此來計算電動機所需的驅動功率。
·輔助電路∶加上電源和一般保護電路，合成無電刷電動機控制器設計。
廣義來講，常用的無電刷電動機分兩類∶無電刷直流（BLDC）電動機和無電刷交流電動機（在別的情況稱永磁同步電動機（PMSM）），兩類中皆包含產生激勵磁場的永磁轉子及安排作二相或三相的定子繞組。在無電刷直流電動機中安排繞組使到每一相在沿著定子的空氣隙中產生一個梯形磁場。在永磁同步電動機中旋轉場是正弦的。

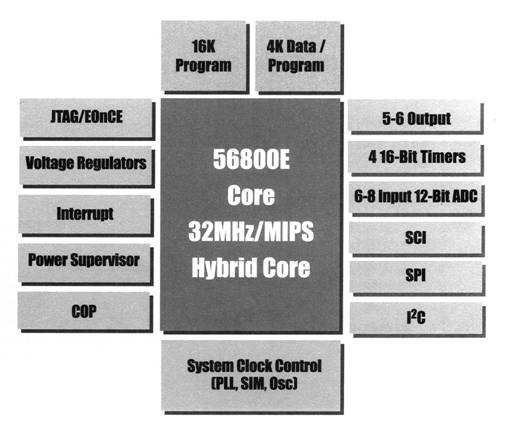

圖2. 56F8013 DSC結合數字信號處理及專用電動機控制外圍設備。

工作原理

在永磁同步電動機中，以三相正弦電壓方式（120°相移）施加於定子繞組上，這樣在轉子周圍建立一個旋轉磁場。轉子找尋與這旋轉定子場對齊，故此，當轉子與定子磁通分隔90°時造出的轉距便是最大，又當磁通對齊時轉距是零。最後，轉子速度等於定子頻率，因?yàn)檫@緣故，這類電動機被稱為同步，電動機的轉速可由調節三相電源的頻率來控制。

永磁同步電動機在某些方面較無電刷直流電動機優勝，包括轉距紋波小、可聞噪聲低，以及更能夠在低速工作。而另一方面，電動機結構大多復雜，需要精密的控制算法。電動機一般備有一個正交編碼器（quadratur encoder）檢測轉子位置和轉速回饋；有時還要用霍爾傳感器檢知起始位置。

在無電刷直流電動機中，定子各相被饋以一序列的梯形電壓，這樣混合一起便造出一個有矩形空間分布的旋轉磁場，在圖1所示的簡化雙極模型中有助於了解這類電動機的基本原理。

饋電線圈U和W建立磁場，指向如圖中的N’和S’，因此轉子以其N-S方向即經過一個力矩，并開始旋轉；須注意，起初兩磁場是90°移動，經過30°旋轉後，定子被換向，以至新的形式下產生的定子場是與轉子場移位120°，正如解釋，轉子勢必跟隨定子場，以至移位再減少至60°，在此時執行新的換向，并且該形勢繼續重復下去，於是獲得360°旋轉。

將給線圈的電源換向的正確時間由三個放置在電動機內里的霍爾傳傳感器來決定，因此，只要令磁場常操作於60°與120°之間移位及以90°為中界，六種不同形式便可造出最大效率，須記著最大轉矩是於定子場與轉子場是90°移位時得到的，顯而易見，由無電刷直流電動機產生的轉矩，特徵是有明顯的波動。

必須的工作

在兩類電動機情況來看，檢測轉子位置是電動機必須的工作，而霍爾傳感器就是傳統的解決方案。可是，這卻加添材料成本，需額外的連線，以及代表多一個故障機制；斷線或傳感器失效令電動機停止，在維修而言這是昂貴的支出，一般會導致差劣的市場洞察力，又增加在工業應用上擁腫的成本。

另一缺點，使用霍爾傳感器造出精確的速度控制，通常需要更昂貴的正交編碼器或測速發電機，因此，創造一個無傳感器方案，從而免除對霍爾傳感器和相連電路的需求和依賴，祈望降低成本，加強以變速電動機驅動為特色的電器的可靠性和壽命。

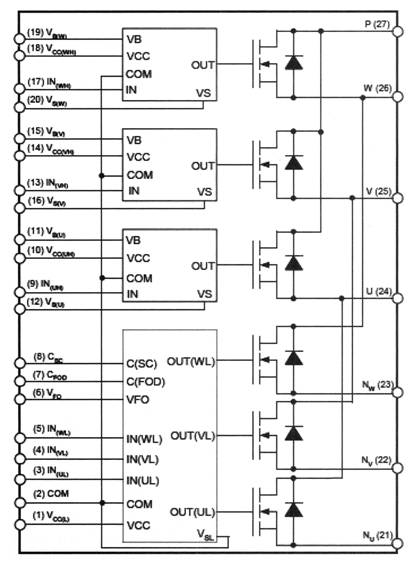

圖3. FCBS0550 550V MOSFET逆變器模塊，備有獨立負線，支援單引腳電流監視。

要進行無傳感器控制必須在電動機正在運行之時以其他的測量方法間接取得轉子位置數據。就這兩類電動機來講，這要由轉子在每一定子相中的感應來測量或估計反電動勢（back emf），在無電刷直流電動機中，其中一相總是被關閉，這樣便可利用反電動勢測量和零交點檢測來計算正確的相開關時間和形式。

在永磁同步電動機中，必須估計反電動勢波形，然後利用反三角函數取出轉子數據。在實際當中不少的干擾影響也疊加在定子電壓波形上，須先行將之濾出，才可以抽出在數據中所包含的轉子位置資料。在實現無傳感器電動機控制上DSP是完全符合高速運算要求的最佳之選。

數字信號控制器

Freescale近來推出56F8000數字信號控制器（Digital Signal Controller）系列，此是把DSP功能與微控制器式的管理結合為一體。56F8000建基於一個高性能16 bit核芯，有32MIPS的操作速度，并裝備有大量的外圍服務應用程序，包括電動機控制和眾多其他功能，譬如在圖2中所示的56F8013就是使到電動機控制應用達至最優化，并包括以下的外圍設備∶
·三相PWM模塊，有15 bit分辨能力和一組可編程的故障和配置
·12 bit ADC，準許有同時轉換和比如零交點檢測。
·時間器模塊，有16 bit分辨率和多通道結構，可用作速度或時間計算。
對於無電刷直流電動機，軟件方面包括∶
·設有閉環速度與電流限制的電動機控制
·電動機從任何位置啟動，采用一個對準過程從而知道初始的轉子位置，需要正確的饋電次序。
·反電動勢檢測、與PWM同步，減小由於PWM信號在現用相上通電時因?yàn)榛ジ泻?a href="http://www.socialnewsupdate.com/tags/電容/" target="_blank">電容所造成的干擾。
·在運行過程中計算及更新?lián)Q向時間，使到萬一找不住零交點時可以作出修正動作。
·起動過程要顧及低速、預定的換向時序；這是需要的，因?yàn)樵诘娃D(zhuǎn)速時，比如當啟動電動機時，反電動勢的幅度太小以致難以檢測。
對於永磁同步電動機，軟件包括∶
·電動機控是依據場定位控制（FOC），這是用來維持定子與轉子磁通於正交位置，以增大轉矩效率。
·有稱為滑動模式觀測器（SMO）的反電動勢估計器，其輸出用來計算轉子位置和速度等資料。
·速度與電流閉合環路，分別有更佳的速度與轉矩性能。

聰明功率模塊

除了實現位置估計算法外，設計電動機控制器的功率級是對工程師尋找一個快速和劃算的方案又是另一個重大挑戰，尤其功耗和與大電流高電壓工作相關的干擾影響。即使是一位富經驗的設計師也要付出相當?shù)乃剂亢蛣诹?，例如要將布局?yōu)化處理，才可減少功率開關的連帶效果。其中一個更專門的部份是為功率開關設計的驅動管，這會用MOSFET或IGBT制造，視乎所需的電壓額定值來決定。

要解決種種挑戰，有些制造商供應完備的模塊，內里將所需的功率開關與驅動器和界面電路整合，只需電動機控制輸入信號，還有電源直接驅動電動機便可以了。設計范圍已縮小至一個簡單過程 ─ 找一個大小符合於功率額定值的散熱器。布線上經已在模塊內里優化，減少連線長度，減少功率損失、以及電容/電感的副作用，除此以外，電源結構相對於分立式方案更為簡化，導致到整個設計更加緊密。

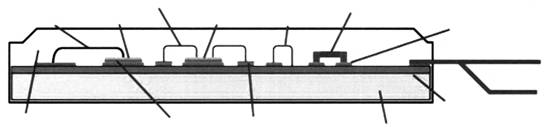

圖4. International Rectifier的智能電源模塊結合了數字電路和大功率驅動器

譬如Fairchild推出的聰明功率模塊FCBS系列，就包括有集驅動、保護、系統控制等功能一身的500V MOSFET逆變器。如圖3所示，HVIC技術使到單電源MOSFET門驅動能力上不需用光電耦合器，這有助於縮減全部?jī)沙傻陌迕妗Ｔ惭b在低熱阻陶瓷襯底上。有效地排除熱力至模塊的表面，此處可連接散熱器。綜合保護方面包括欠壓封鎖和短路保護，而分開的負DC線端提供單腳電流監視。

International Rectifier（IR）以其智能功率模塊（IPM）解決了合乎經濟效益的無電刷電動機設計，特色是高度集成化，將IR專利的三相門驅動器和高效率的溝道IGBT技術集合於單列直插式組件上，如圖4所示，一個IPM便替代超過20個分立元件，IR采用絕緣金屬襯底技術，提高熱效能，減少EMI干擾，這樣為節能用具和由變速電動機驅動的輕工業設備造就了一個完備的功率級方案?？色@得的模塊都是為功率額定值由400W至2500W作出最優化。

就以IRAMS06為例，它額定於6A輸出，不單結合IGBT和門驅動器，還有溫度監視，過流關閉、欠壓封鎖和防止交叉導電邏輯，其他特色譬如作為高端驅動的陰極負載二極管和單極電源等，簡化了整個系統設計，不需額外的隔離，因?yàn)樵旧慝@得高達每分鐘2000Vrms，IR也在www.rf.com/designcenter/ipm發表網上設計工具，有助於設計師使用IPM系列和電動機控制IC的IRMCK系列設計其方案。
