交流感應電動機中SNG-Q系列正交速度和方向傳感器的應用

盛思瑞特SSRT ? 2025-07-18 12:08 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

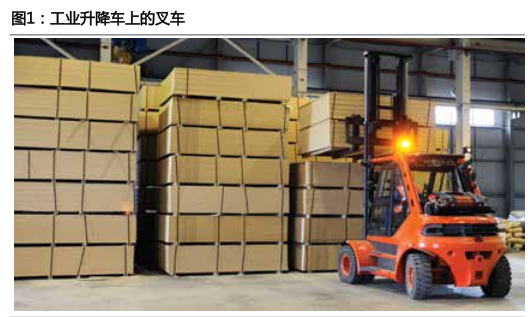

交流感應電動機用于為各種重型物料搬運設備的提升和驅動部件提供動力,例如工業升降車上的叉車以及施工和農業車輛上的軌道轉向系統(參見圖1)。



除了檢測電機速度,某些應用還可能需要檢測交流電機的速度和方向。速度和方向傳感器信息是系統的重要輸入控制器,用于提供適當?shù)能?chē)輛控制。

解決方案

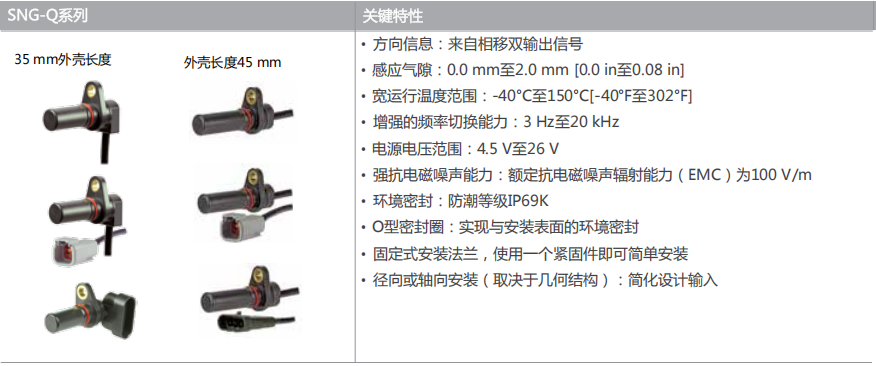

霍尼韋爾SNG-Q系列正交速度和方向傳感器設計用于測量安裝在交流感應電機軸上的鐵磁材料齒輪的轉速和方向。

交流感應電機

交流感應電動機由于結構簡單、工作可靠、運行平穩等特點,在工業和交通領域得到廣泛應用。

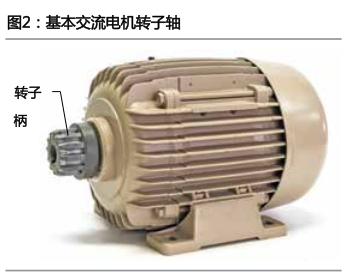

交流電機的設計更為簡潔,其唯一的活動部件是轉子,而直流電機則包含多個活動部件(如換向器和電刷)(見圖2)。這些優勢共同構成了更可靠、更具成本效益的設計方案,能夠有效降低整體運行成本。設備所安裝環境中的壽命。一般來說,交流電動機相比直流電動機具有以下優點:

?需要更少的維護

?能效更高

?運行更簡單

?可用于更大尺寸的電機

?更容易獲得

?運行時產生的電氣噪聲更少

?提供更快的速度控制


SNG-Q系列正交速度和方向傳感器的工作原理速度檢測:SNG-Q系列采用霍爾效應技術,為檢測目標齒輪或類似機構的旋轉提供非接觸式解決方案。該旋轉目標必須由鐵磁材料制成,并具有齒輪齒形結構(包含齒和槽)。當SNG-Q系列傳感器安裝在交流電機轉子軸連接的旋轉齒輪圓周上時,可精準捕捉齒輪齒與間隙信息,輸出頻率與之成正比的數字脈沖信號

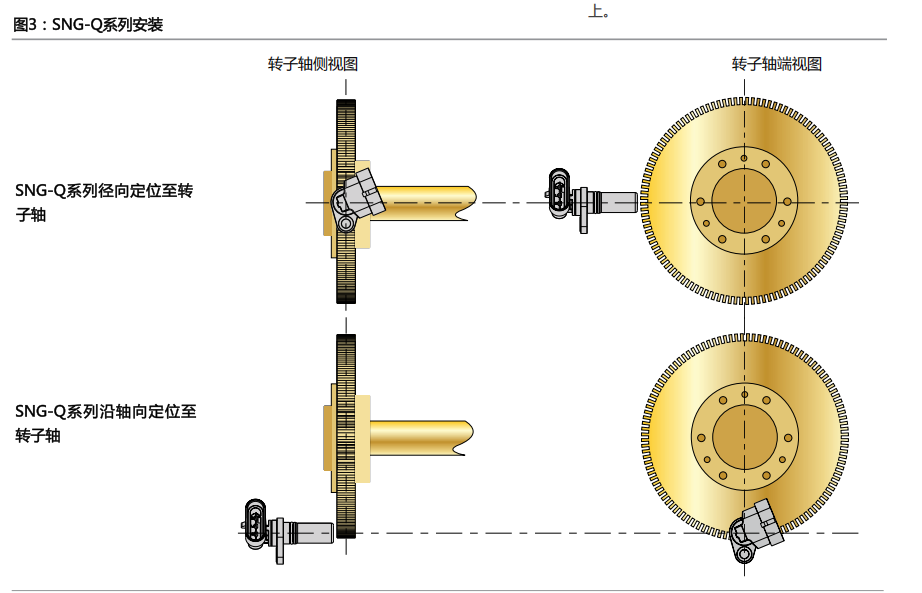

該輸出信號由系統控制器轉換為電機轉速,其具體實現方式如圖3所示。

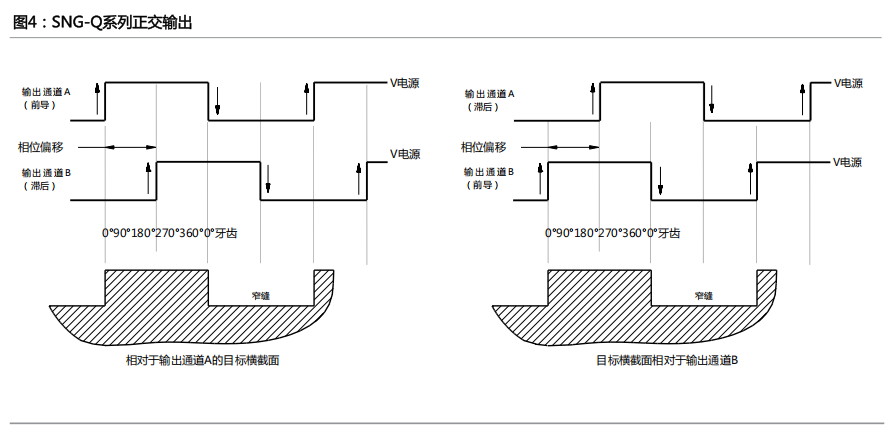

方向檢測:SNG-Q系列提供正交雙輸出信號之間存在相位差90°的兩個信號。這種相位偏移,如圖4所示,輸出階段確定目標方向。所選通道的導通/延遲取決于馬達軸單向旋轉,滯后/超前同一通道中的另一個通道確定馬達軸的反向旋轉。


SNG-Q系列傳感器如何滿足客戶需求

?車速:車輛操作員按下輸入裝置,例如踏板或拇指油門,將信號發送到交流電動機以前進。基于輸入裝置的位置,車輛管理系統隨后控制電動機速度以調節車輛速度

?車輛前進和后退運動:交流電機方向檢測可用于監控車輛方向。

?設備升降叉或其他載荷承載裝置的上下運動:交流電機驅動叉的驅動機構。其他電機,如液壓系統和叉高控制中使用的電機,也需要速度和方向控制。

?倒車警報系統啟動的車輪轉速方向:作為政府安全法規強制要求的配置,倒車警報系統能及時提醒車輛附近人員注意車輛正在倒車。SNG-Q系列傳感器可安裝在車輛左右輪電機上,當控制模塊檢測到兩個電機同時出現倒車動作時,便會立即啟動倒車警報系統的動力輸出。

?牽引力控制:可用于監測牽引電機的速度,以便檢測車輪打滑并鎖定差速器以提高牽引力。

?制動控制:在車輛車軸上安裝目標齒輪,SNG-Q系列傳感器安裝在目標齒輪旁邊。ABS(自動制動系統)控制器使用檢測到的車輪速度來優化車輛制動、提高安全性并最小化胎面磨損。

?環境耐受性:由于設備經常在臟污的環境中使用,例如工廠、建筑工地和農業地區,以及在熱和冷環境中,因此速度和方向傳感器需要耐用,抵抗?jié)駳馇秩?,適應寬的操作溫度范圍,并且對灰塵和污垢免疫。
