TPS5450 是一款高輸出電流 PWM 轉換器，集成了低電阻、高壓側 N 溝道 MOSFET。具有所列特性的基板包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度;欠壓鎖定電路，用于防止在輸入電壓達到 5.5 V 之前啟動;內部設置的慢啟動電路以限制浪涌電流;以及一個電壓前饋電路，以改善瞬態響應。使用 ENA 引腳時，關斷電源電流通常降至 18 μA。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS5450反饋回路進行了內部補償。

TPS5450器件采用耐熱增強型 8 引腳 SOIC PowerPAD 封裝。TI 提供評估模塊和軟件工具，以幫助實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps5450.pdf

特性

• 寬輸入電壓范圍：5.5 V 至 36 V
• 高達 5A 的連續（峰值 6A）輸出電流
• 通過 110mΩ 集成 MOSFET 開關實現超過 90% 的高效率
• 寬輸出電壓范圍：可調至 1.22 V，初始精度為 1.5%
• 內部補償最大限度地減少了外部零件數量
• 固定 500kHz 開關頻率，適用于小尺寸濾波器
• 18μA 關斷電源電流
• 通過輸入電壓前饋改善線路調節和瞬態響應
• 系統受到過流限制、過壓保護和熱關斷保護
• –40°C 至 125°C 工作結溫范圍
• 采用小型熱增強型 8 引腳 SOIC PowerPAD? 封裝

參數

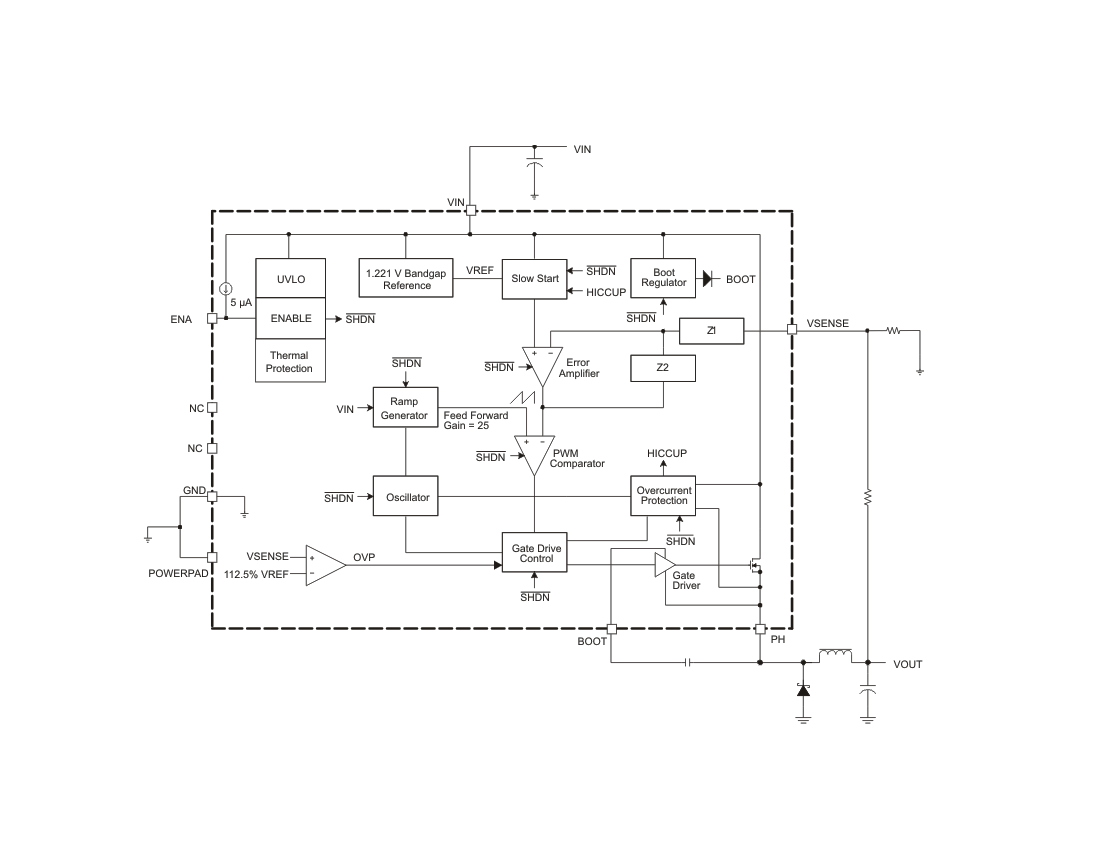

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：5.5V至36V，支持12V/24V分布式電源系統。
• ?輸出能力?：5A連續電流（峰值6A），輸出電壓可調低至1.22V（精度±1.5%）。
• ?高效設計?：集成110mΩ MOSFET，效率>90%，500kHz固定開關頻率減小濾波器尺寸。
• ?保護功能?：過流限制、過壓保護、熱關斷及-40°C至125°C工作溫度范圍。

?2. 關鍵應用場景?

• 高密度負載點穩壓器、LCD/等離子顯示器電源、電池充電器。

?3. 內部架構與功能?

• ?集成模塊?：高邊N溝道MOSFET、電壓誤差放大器、欠壓鎖定（UVLO）、慢啟動電路。
• ?控制機制?：電壓前饋改善瞬態響應，內部補償簡化外部元件需求。
• ?保護機制?：
  • ?過流保護?：逐周期限流+打嗝模式。
  • ?過壓保護?：觸發閾值112.5% VREF，強制關閉高邊MOSFET。
  • ?熱關斷?：結溫超162°C時關閉，降溫14°C后自動恢復。

?4. 封裝與設計支持?

• ?封裝?：8引腳HSOP PowerPAD?（4.89mm×3.90mm），需焊接散熱焊盤。
• ?設計工具?：TI提供評估模塊和軟件工具輔助快速開發。

?5. 典型應用電路?

• ?示例設計?：12V輸入轉5V/5A輸出，采用15μH電感和330μF輸出電容（ESR<35mΩ）。
• ?布局要點?：
  • 輸入電容靠近VIN引腳以減小環路面積。
  • 優化PH節點布線降低寄生電容，二極管/電感需貼近器件。

?6. 性能曲線?

• 效率達95%（12V輸入，5V輸出），負載調整率±0.3%（0-5A）。
• 輸出紋波<30mV，瞬態響應（1.25A→3.75A階躍）穩定時間約1ms。

?7. 版本更新?

• 2022年7月修訂（Rev E）：優化文檔結構，新增布局指南與熱計算章節。

?附件說明?

• 完整數據表包含引腳定義、電氣特性、典型應用電路及熱阻參數（如RθJA=42.3°C/W）。
