深度解析:雙卡切換的SIM卡電路設計原則與實現!

合宙LuatOS ? 來源:合宙LuatOS ? 作者:合宙LuatOS ? 2025-07-17 16:14 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

要實現穩定的雙卡切換功能,電路設計必須遵循嚴格的技術規范。本文系統梳理SIM卡接口的電氣特性、時序要求及ESD防護策略,揭秘雙卡切換背后的電路邏輯,為硬件開發者提供可落地的設計原則與調試方法。

SIM卡接口用于連接SIM卡并讀取SIM卡信息,以便在注冊4G網絡時進行鑒權身份驗證,是4G通信系統的必要功能。

社群有工程師朋友問:SIM卡檢測腳怎么處理,有沒有電路設計參考?

本文將詳細介紹SIM卡接口功能及其電路設計相關注意事項。

Air780EPM模組支持兩路SIM卡,支持雙卡切換,便于設備靈活選擇,切換網絡。

一、SIM卡接口功能描述

Air780EPM模組支持2路USIM接口,支持雙卡單待功能,均符合ETSI和IMT-2000規范。

USIM1接口:

自適應支持1.8V和3.3V USIM卡;

USIM2接口:支持USIM卡的電平與模組GPIO電平配置相同。模組GPIO電平配置為1.8V時,USIM2只支持1.8V的SIM卡;模組GPIO電平配置為3.3V時,USIM2只支持3.3V的SIM卡。

1.1 SIM卡相關管腳

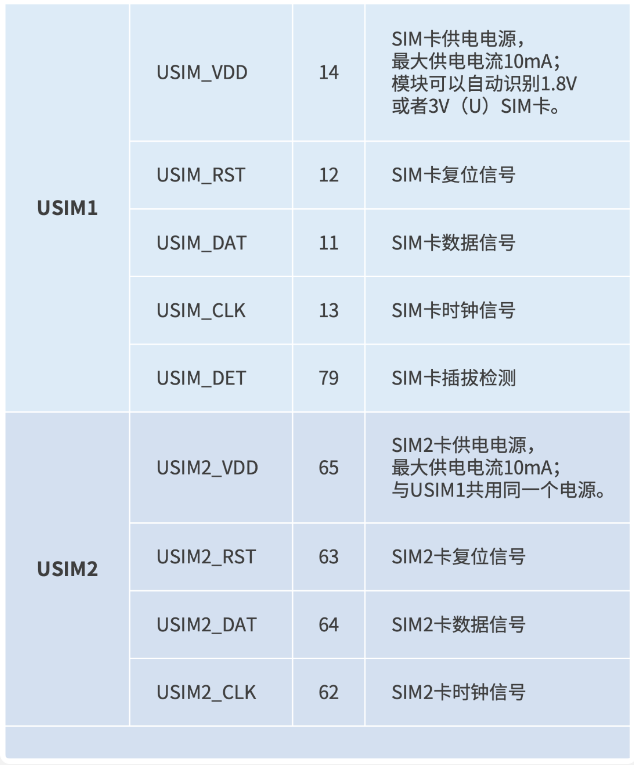

Air780EPM模組SIM卡信號相關管腳,詳見下方圖表:

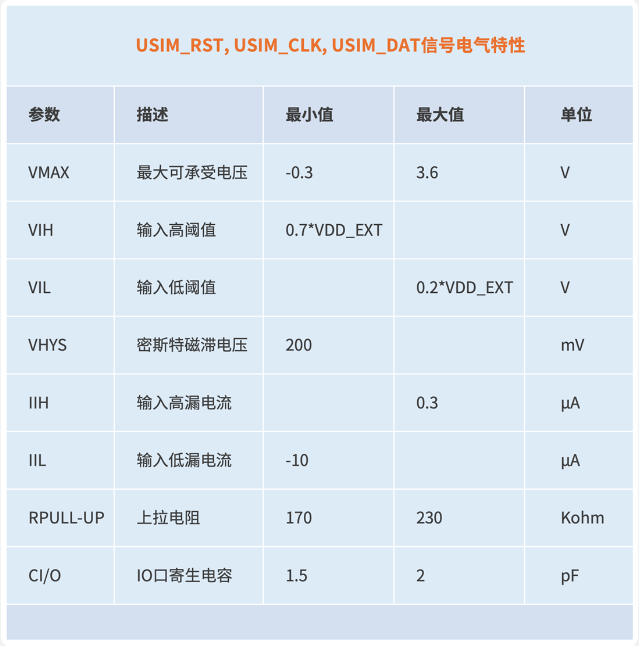

1.2 SIM卡電氣特性

1)支持SIM卡類型:

USIM1接口:1.8V/3.3V USIM卡;

USIM2接口:與模組GPIO電平配置有關。模組GPIO電平配置為1.8V時,只支持1.8V的SIM卡;模組GPIO電平配置為3.3V時,只支持3.3V的SIM卡。

2)支持協議:ETSI / IMT-2000;

3)雙卡特性:雙卡單待;

4)SIM卡在位檢測:USIM1和USIM2都支持。


1.3 SIM卡時序

激活時序:

當SIM卡的觸點接通序列結束后(RST處于低電平,VCC穩定供電,ME的I/O處于接收狀態,VPP被置為空閑狀態,CLK提供適當?shù)?、穩定的時鐘),SIM卡準備復位。

如下圖所示:

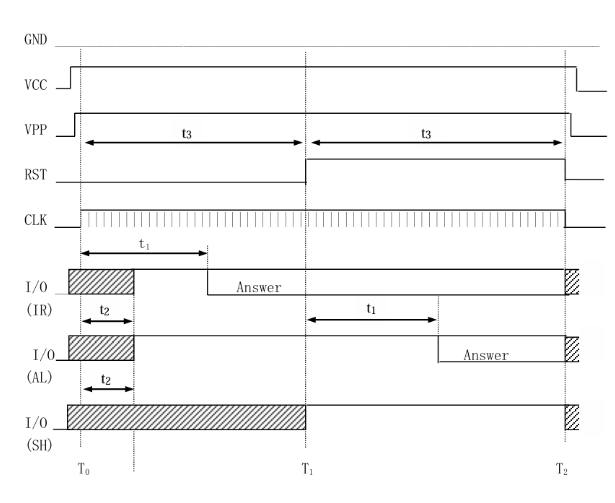

時鐘信號在T0時刻加到CLK觸點,I/O總線在時鐘信號加到CLK觸點200個時鐘周期(T0時刻之后的t2時間段)之內應該處于高阻狀態;

內部復位的SIM卡,在幾個時鐘周期之后開始復位,復位應答應該在400~40000個時鐘周期內開始(T0時刻之后的t1時間段之內);

低電平復位的SIM卡的復位信號至少在40000個時鐘周期內RST觸點維持低電平(T0之后的t3時間段內);如果在40000個時鐘周期內沒有復位應答,則RST觸點被置為高電平;

I/O端的復位應答必須在RST上升沿開始的400~40000個時鐘周期內開始(T1時刻之后的t1時間段之內);

如果復位應答在400~40000個時鐘周期內沒有開始(T1時刻之后的t3時間段之內),則RST觸點的電平將被置為低電平(在T2時刻),觸點也將被ME釋放。


1.4 SIM卡切換功能描述

Air780EPM支持雙卡單待,同一時間只能使用其中一個SIM通道??梢酝ㄟ^(guò)LuatOS相應的API,進行SIM卡通道切換。

相關特性如下:

01)模組開機會默認檢測SIM1通道,在SIM1通道檢測到SIM卡不在位的情況下,才會去檢測SIM2通道。

02)USIM_DET信號為SIM卡插拔檢測管腳,上下邊沿電平觸發中斷,需要在代碼里面實現該功能,不是系統自帶的。而SIM2通道,可以通過其他GPIO支持SIM卡插拔檢測。

03)對于內置貼片SIM卡的雙卡應用場景,建議將貼片SIM卡置于SIM2通道,外置插拔SIM卡座置于SIM1通道,以實現優先使用外置插拔SIM卡的效果。

04)由于Air780EPM是雙卡單待模式,因此同時只能有一張SIM卡在工作,系統在切換SIM卡時,會重新注冊網絡。

二、SIM卡接口電路設計指導

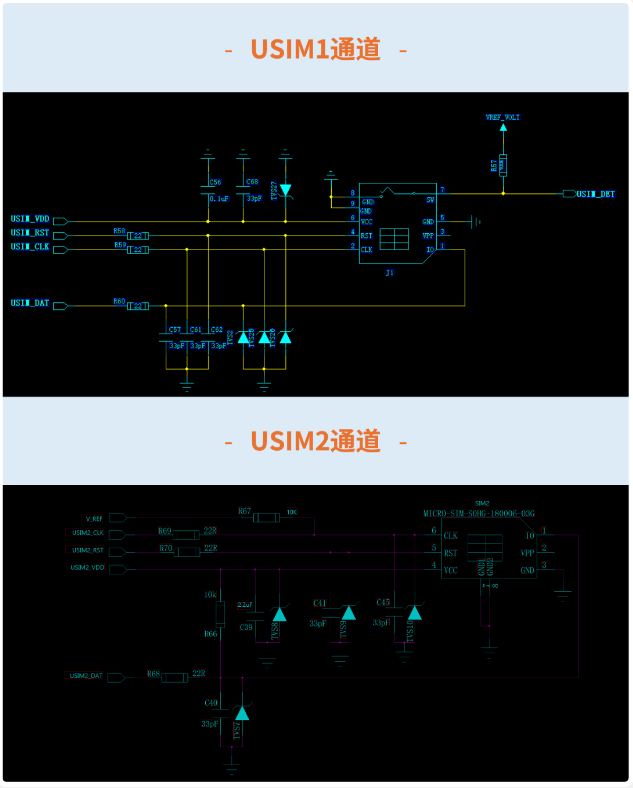

常用的SIM卡參考設計如下:


關于USIM2,請務必注意?。。?/strong>

重要的事情說三遍:
USIM2,無論電源還是信號(CLK/DATA/RST),均為復用模組的其它管腳。

也就是說:

當使用SIM2通道時,模組的PIN55/PIN80/PIN81三個管腳需務必懸空;

而且,SIM2通道只能識別與Air780EPM IO電平一致的SIM卡。比如,使用Air780EPM默認IO電平3.0V時,將只能識別2.8V/3.0V/3.3V的SIM卡。


其他設計注意事項:

01)SIM卡座與模組距離擺件不能太遠,越近越好,盡量保證SIM卡信號線布線不超過20cm。

02)SIM卡信號線布線遠離RF線和VBAT電源線。

03)為了防止可能存在的USIM_CLK信號對USIM_DATA信號的串?dāng)_,兩者布線不要太靠近,在兩條走線之間增加地屏蔽。且對USIM_RST_N信號也需要地保護。

04)為了保證良好的ESD保護,建議加TVS管,并靠近SIM卡座擺放。選擇的ESD器件寄生電容不大于50pF。在模組和SIM卡之間也可以串聯22歐姆的電阻用以抑制雜散EMI,增強ESD防護。SIM卡的外圍電路必須盡量靠近SIM卡座。

05)在需要模組進入休眠的場景,SIM_DET禁止用VDD_EXT上拉,否則會造成無法休眠的問題;建議用VREF_VOLT上拉。

06)USIM2通道由于是與普通GPIO口復用,因此無法自適應1.8V/3.3V USIM卡,USIM2的電平只能與VDD_EXT保持一致,也就是與模組GPIO電平保持一致。

07)鑒于USIM2的特殊性,因此,請優先使用USIM1通道,且在過認證時只能使用USIM1通道。

08)USIM1_VDD和USIM2_VDD共用同一個電源,內部是同一個網絡,因此USIM1_VDD和USIM2_VDD總是同時上下電,即使USIM2通道不使用。

09)USIM_DET通過中斷觸發系統查詢SIM卡是否在位,因此,USIM_DET只要是電平變化就能觸發中斷,無論是高電平或是低電平,或者可以使用其他GPIO做中斷判斷處理。

10)VREF_VOLT指的是參考電壓,如果不需要休眠參考VDD_EXT的電壓,如果需要休眠參考AGPIO3的電壓。

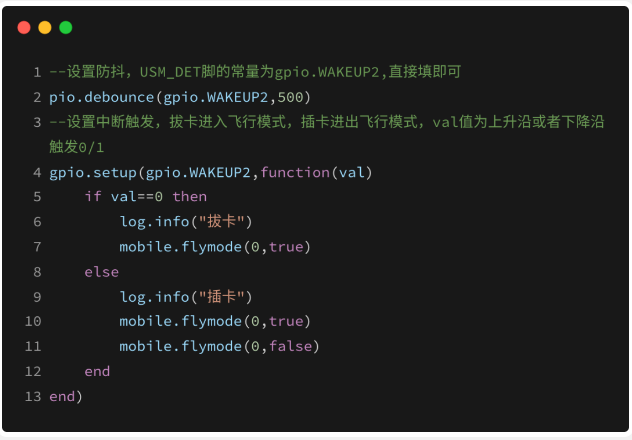

11)關于SIM卡熱插拔的代碼處理邏輯:


注意:此例子只針對USIM_DET腳,如果自己設計其他GPIO熱插拔,只需要替換對應的GPIO即可。

三、SIM卡常見問題

在出現SIM卡不識別卡時,測量SIM卡供電VDD_SIM,總是發現VDD_SIM為低電平?

原因解析:

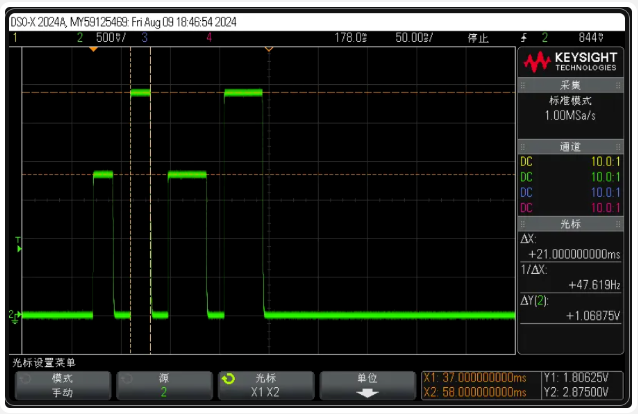

SIM卡在初始化時,系統會嘗試4次與SIM卡交互。此時VDD_SIM也會打開4次,分別在1.8V和3.3V交替檢測,若檢測不到SIM卡,VDD_SIM卡就會關閉,如下圖:



因此在檢測不到SIM卡的情況下,USIM_VDD總是低電平。

設計建議:

VDD_SIM不輸出不是SIM卡不識別的原因,而是結果;SIM卡上任何一個信號異常,均會導致VDD_SIM自動關閉。

今天的內容就分享到這里了!

審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
