TPS6235x 器件是一款高頻同步降壓直流/直流轉換器，針對電池供電的便攜式應用進行了優化。TPS6235x 適用于低功耗應用，支持高達 800mA 的負載電流，并允許使用小型、低成本的電感器和電容器。

該器件非常適合由單節鋰離子電池供電的移動電話和類似的便攜式應用。輸出電壓范圍可通過 I 調節^2^C 接口低至 0.6 V，該器件支持智能手機、PDA 和 手持式計算機。
*附件：tps62355.pdf

TPS6235x 在 3MHz 固定開關頻率下運行，并在輕負載電流下進入效率優化的省電模式運行，以在整個負載電流范圍內保持高效率。在關斷模式下，電流消耗降至 2 μA 以下。

串行接口兼容 Fast/Standard 和 High-Speed 模式 I^2^C 規范允許以高達 3.4 Mbps 的速度傳輸。該通信接口用于動態電壓調節，電壓階躍低至 12.5 mV，用于重新編程作模式（輕 PFM、快速 PFM 或強制 PWM）或禁用/啟用輸出電壓。

特性

• 3MHz 工作頻率時效率為 88%
• V 時 800mA 輸出電流 我 = 2.7 伏
• 3MHz 固定頻率作
• 同類最佳負載和線路瞬態
• 完整的 1 mm 元件輪廓解決方案
• ±2% PWM 直流電壓精度
• 35ns 最小導通時間
• 效率優化的省電模式 （Light PFM）
• 瞬態優化省電模式 （Fast PFM）
• 28μA 典型靜態電流
• 我^2^C 兼容接口高達 3.4 Mbps
• 引腳可選輸出電壓
• 可動態同步至外部 clock 信號
• 采用 10 引腳 QFN （3 × 3 mm） 和 12 引腳 NanoFree? （CSP） 封裝
• 應用
  • 符合 SmartReflex? 標準的電源
  • 分流電源 DSP 和 μP 解決方案
    OMAP?、XSCALE?
  • 手機、智能手機
  • PDA、掌上電腦
  • 數碼相機
  • 微型 DC-DC 轉換器模塊

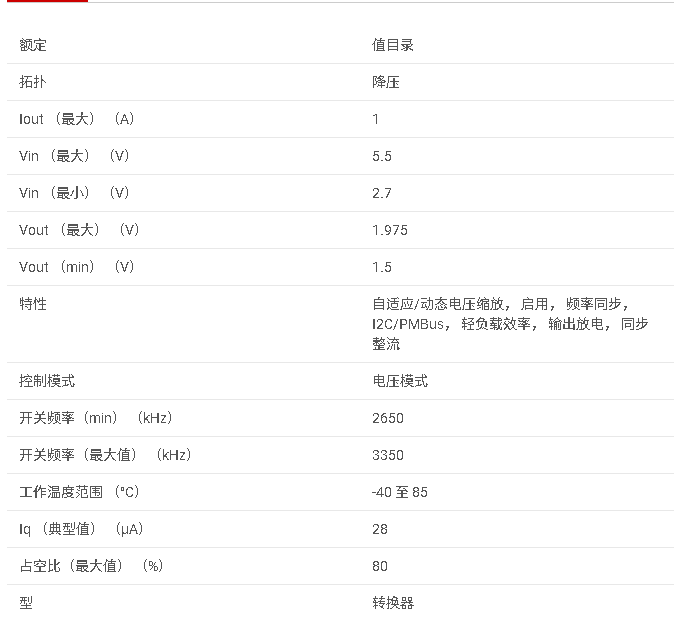

參數

?1. 產品概述?
TPS6235x是德州儀器（TI）推出的高頻同步降壓DC-DC轉換器系列，專為電池供電便攜設備優化。核心特性包括：

• ?高效能?：3MHz固定開關頻率，輕載時支持PFM模式（Light/Fast PFM），最高效率達88%。
• ?寬輸入范圍?：2.7V至5.5V，適用于單節鋰離子電池應用。
• ?輸出能力?：800mA/1000mA輸出電流（TPS62356），輸出電壓可低至0.6V，支持動態電壓調節（DVS）。
• ?封裝?：提供10引腳QFN（3×3mm）和12引腳CSP（芯片級封裝）選項。

?2. 關鍵特性?

• ?I2C兼容接口?：支持高達3.4Mbps通信，用于實時調整輸出電壓（12.5mV/25mV步進）、工作模式（PWM/PFM）及使能控制。
• ?多模式操作?：
  • ?強制PWM?：優化負載/線性瞬態響應。
  • ?Fast PFM?：快速響應輕載至重載切換。
  • ?Light PFM?：超低靜態電流（28μA），提升輕載效率。
• ?保護功能?：過流保護、熱關斷（150°C）、欠壓鎖定（2.3V典型值）。

?3. 典型應用?

• 智能手機、PDA、數碼相機
• 低功耗DSP/處理器核心供電（如OMAP?、Xscale?）
• 微型DC-DC模塊

?4. 設計要點?

• ?輸出濾波?：推薦1μH電感+10μF陶瓷電容組合，確保穩定性。
• ?布局建議?：縮短輸入電容與IC距離，分離功率地（PGND）和模擬地（AGND），F(xiàn)B走線遠離噪聲源。
• ?熱管理?：CSP封裝熱阻89°C/W，需注意PCB散熱設計。

?5. 寄存器與配置?

• ?VSEL0/1?：設置輸出電壓（6位DAC）及PFM優化模式。
• ?CONTROL1?：選擇工作模式（PWM/PFM）及同步使能。
• ?CONTROL2?：定義電壓轉換速率（0.15mV/ms至瞬時切換）。

?6. 性能圖表?
文檔包含效率、負載瞬態響應、溫度特性等曲線圖，例如：

• 1.35V輸出時，3.6V輸入下效率＞90%（中載）。
• 400mA負載階躍響應偏差＜20mV（PWM模式）。

?7. 訂購信息?
提供多種型號（如TPS62350/51/56）及封裝選項（YZG/DRC），支持卷帶（T&R）包裝。
