LM3679 降壓直流/直流轉換器經過優化，可由單節鋰離子電池和 2.5V 至 5.5V 的輸入電壓軌為超低電壓電路供電。它在整個輸入電壓范圍內提供高達 350mA 的負載電流。LM3679 輸出電壓可配置為 1.2V、1.5V 或 1.8V。
*附件：lm3679.pdf

該器件為具有復雜電源管理系統的移動電話和類似便攜式應用提供卓越的功能和性能。PWM 低噪聲和 PFM 低電流模式之間的自動智能切換提供了改進的系統控制。在 PWM 模式運行期間，該器件以 3 MHz（典型值）的固定頻率運行。PWM 模式驅動最大 ~ 80mA 至 350mA 的負載。遲滯 PFM 模式通過在輕負載和待機運行期間將靜態電流降低到 16 μA（典型值）來延長電池壽命。內部同步整流提供高效率。在關斷模式下（Enable 引腳拉低），該器件關閉并將電池消耗降至 0.01 μA（典型值）。

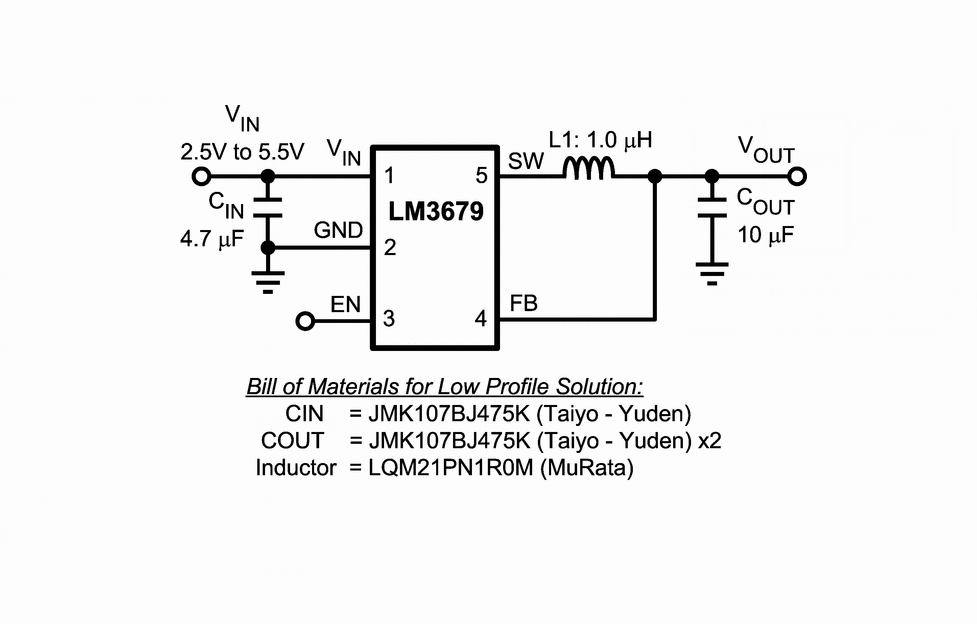

LM3679 采用無鉛（無 PB）5 焊球微型 SMD 封裝（高度為 0.6mm）和超薄 0.3mm 高 UR 封裝。將 UR 封裝與特定的外部元件一起使用，可實現最大高度為 0.55mm 的扁平解決方案尺寸。3 MHz（典型值）的開關頻率允許使用微型表面貼裝元件。僅需 3 個外部表面貼裝元件，即 1 個 電感 器和 2 個 陶瓷 電容器。

特性

• 16 μA 典型靜態電流
• 350 mA 最大負載能力
• 3 MHz PWM 固定開關頻率（典型值）
• 自動 PFM/PWM 模式切換
• 采用 5 焊球微型 SMD 封裝和 UR 封裝
• 內部同步整流，效率高
• 內部軟啟動
• 0.01 μA 典型關斷電流
• 由單節鋰離子電池供電
• 電流過載和熱關斷保護

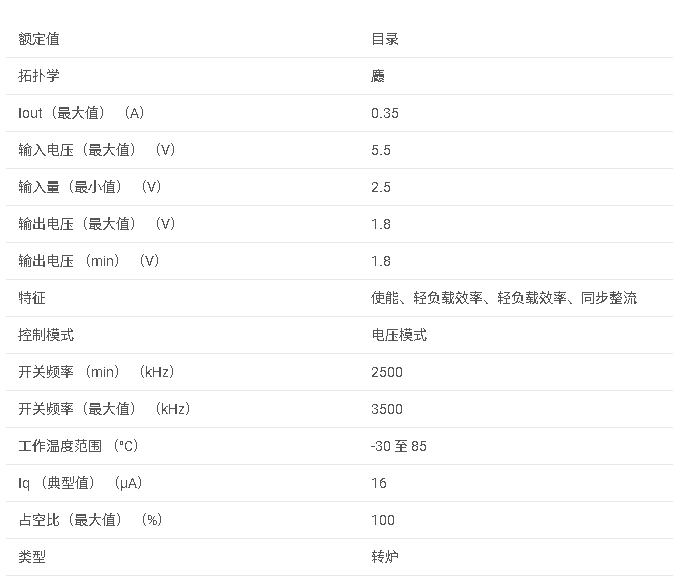

參數

方框圖

?1. 產品概述?
LM3679是一款3MHz開關頻率、350mA負載能力的微型降壓DC-DC轉換器，專為超薄應用（高度<0.55mm）設計。其核心特點包括：

• ?高效能?：16μA典型靜態電流，0.01μA關斷電流，支持PFM/PWM自動切換模式。
• ?緊湊設計?：采用5引腳DSBGA YZR/YPD封裝，僅需3個外部元件（電感+2陶瓷電容）。
• ?寬輸入范圍?：2.5V至5.5V（單節鋰離子電池兼容），輸出可配置為1.2V/1.5V/1.8V。

?2. 關鍵特性?

• ?工作模式?：
  • ?PWM模式?：3MHz固定頻率，適用于80mA~350mA負載，效率>90%。
  • ?PFM模式?：輕載時自動切換，靜態電流降至16μA，延長電池壽命。
  • ?關斷模式?：EN引腳低電平觸發，電流消耗僅0.01μA。
• ?保護功能?：過流保護、熱關斷（150°C觸發）、軟啟動機制。

?3. 應用領域?

• 移動設備：手機、PDA、MP3播放器。
• 便攜式設備：數碼相機、便攜硬盤、WLAN模塊。

?4. 設計要點?

• ?外部元件選擇?：
  • ?電感?：推薦1.0μH（飽和電流≥1075mA），如Murata LQM21PN1R0M。
  • ?輸入電容?：4.7μF陶瓷電容（X7R/X5R類型）。
  • ?輸出電容?：10μF陶瓷電容（低ESR）。
• ?布局建議?：
  • 縮短高頻電流路徑，輸入電容緊靠VIN/GND引腳。
  • 對稱布線確保焊接均勻（DSBGA封裝需特殊處理）。

?5. 性能參數?

• ?效率?：典型值90%以上（PWM模式，VOUT=1.8V）。
• ?溫度范圍?：-30°C至+85°C（環境溫度）。
• ?封裝選項?：YPD封裝（0.3mm高度）或YZR封裝（0.6mm高度）。

?6. 附加說明?

• 文檔包含詳細電氣特性曲線（如效率vs負載電流、瞬態響應等）。
• 生產數據截至2008年2月，符合德州儀器標準保修條款。

?總結?：LM3679以超低功耗、小尺寸和高集成度，成為便攜式電子設備電源管理的理想解決方案，尤其適合空間受限的應用場景。
