TPS62700 用于射頻功率放大器的 2 MHz 650mA 降壓轉換器,采用微型 8 引腳 WCSP 封裝數據手冊

科技綠洲 ? 2025-07-17 09:25 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS6270x 器件是一款針對射頻功率放大器 (PA) 應用進行了優化的高效同步降壓直流/直流轉換器。它通過單個鋰離子電池提供高達 650 mA 的輸出電流。

該器件將 2.5 V 至 6.0 V 的輸入電壓轉換為由施加到引腳 VCON 的外部模擬參考電壓設置的輸出電壓。在 1.3 V 至 3.09 V 的范圍內,輸出電壓跟隨外部基準 2.5 的內部增益。該方案調整了 DC/DC 轉換器的輸出電壓,從而調整了 RF-PA 的輸出功率。
*附件:tps62700.pdf

TPS6270x 以 2.0MHz 的開關頻率在固定頻率 PWM 模式下運行,以最大限度地減少射頻干擾。該轉換器僅需三個小型外部元件工作;輸入電容器、電感器和輸出電容器。TPS62701 還具有內置時鐘抖動電路,以降低射頻噪聲。

TPS6270x 采用微型 8 引腳無鉛 WCSP 封裝,可實現最小的解決方案尺寸。

特性

  • 高效降壓轉換器
  • 輸出電流高達 650 mA
  • V范圍:2.5 至 6.0 V
  • 2.0MHz 固定頻率運行
  • 時鐘抖動 (TPS62701)
  • 具有外部基準電壓的動態電壓控制(1.3 V 至 3.09 V)
  • 快速輸出電壓建立時間(1.3 V 至 3.09 V,20 μs)
  • 軟啟動
  • 過載保護
  • 欠壓鎖定
  • 熱保護
  • 8 引腳 WCSP 封裝
  • 應用

參數

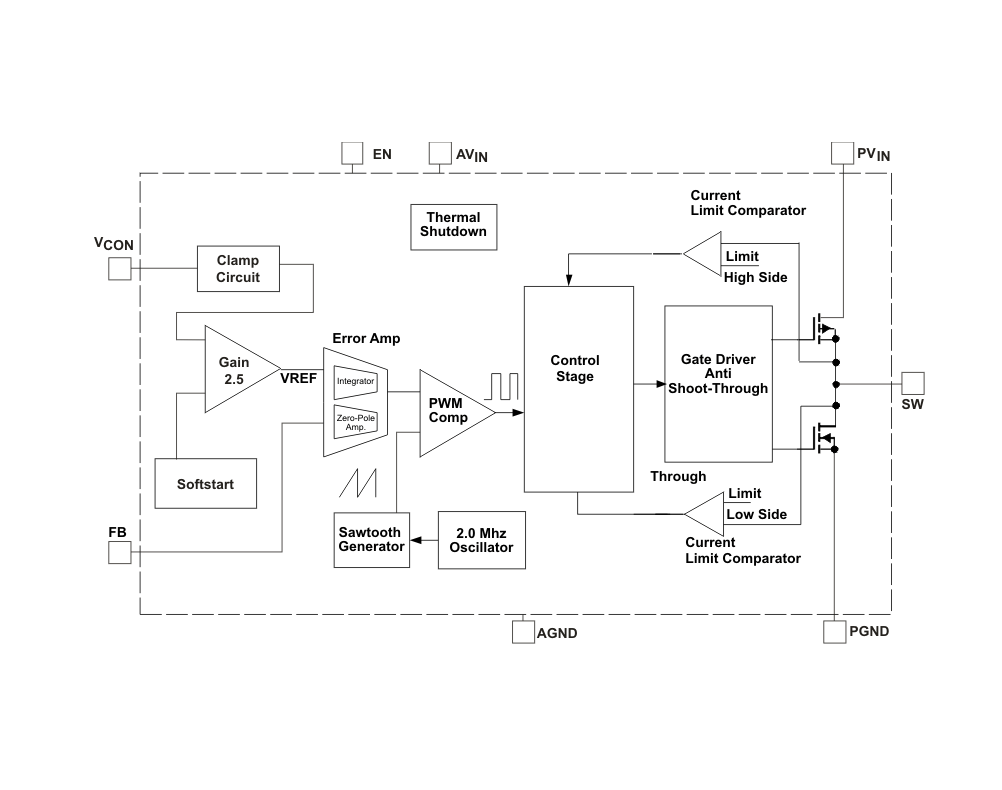

方框圖

?1. 產品概述?

  • ?型號?:TPS62700/TPS62701,高效同步降壓DC-DC轉換器,專為RF功率放大器(PA)優化設計。
  • ?關鍵特性?:
    • 輸入電壓范圍:2.5V至6.0V,輸出電流高達650mA。
    • 固定開關頻率2.0MHz(TPS62701支持時鐘抖動以降低RF噪聲)。
    • 動態電壓控制:通過外部參考電壓(VCON引腳)調節輸出電壓(1.3V至3.09V),增益為2.5(VOUT = 2.5 × VCON)。
    • 封裝:8引腳WCSP(晶圓級芯片尺寸封裝),適用于緊湊設計。

?2. 核心功能?

  • ?動態電壓調整?:通過VCON引腳實現快速輸出電壓切換(20μs內完成1.3V至3.09V轉換)。
  • ?高效PWM模式?:全負載范圍內保持低輸出紋波,支持100%占空比低壓差操作。
  • ?保護機制?:
    • 過載/短路保護(峰值電流限制)。
    • 熱關斷(150°C觸發,20°C滯后恢復)。
    • 欠壓鎖定(UVLO)。

?3. 典型應用電路?

  • ?外部元件?:需配置輸入電容(10μF)、電感(3.3μH)、輸出電容(4.7μF/10μF)。
  • ?布局建議?:
    • 輸入電容靠近PVIN/PGND引腳,電感與輸出電容靠近SW/PGND。
    • FB引腳直接連接輸出電容,遠離高頻噪聲路徑。

?4. 性能參數?

  • ?效率?:典型值87%(1.3V輸出)至95%(3.09V輸出),負載電流范圍10mA-650mA。
  • ?紋波電壓?:PWM模式下≤10mVp-p(使用低ESR陶瓷電容)。
  • ?啟動時間?:190μs(從EN使能到輸出穩定)。

?5. 設計注意事項?

  • ?電感選擇?:推薦低DCR(≤100mΩ)電感(如LPS4018、VLF3014AT)。
  • ?電容選擇?:X7R/X5R陶瓷電容(如Murata GRM188系列),避免Y5V/Z5U材質。
  • ?熱管理?:θJA為110°C/W(4層板),需根據環境溫度降額使用。
