微電阻率掃描成像測井儀極板電路系統是一個高度復雜、集成的電子系統。它將微小的電極陣列、精密的多路開關、高穩定激勵源、超低噪聲信號調理鏈、高速數據采集、智能數字控制和可靠的電源/通信接口融合在一起。其設計目標是精確、同步地控制電流注入地層并測量井壁附近微小區域的電壓分布，最終生成反映地層電阻率變化的高分辨率圖像。克服高溫、高壓、空間限制和信號微弱等挑戰是其設計的核心難點。高性能的極板電路是實現高質量井壁成像的關鍵所在。

1.基本原理

微電阻率掃描成像測井儀的極板電路是其核心探測單元。極板上密集排列著數十至上百個微小金屬電極（紐扣電極），緊貼井壁。電路的核心原理是電流聚焦測量法。它通過精密控制的開關矩陣，向特定電極（發射電極）注入已知的低頻交流恒流。該電流被聚焦后流入地層。同時，電路高速、有序地切換連接到高靈敏度測量放大器上的鄰近電極（測量電極），精確捕捉電流流經地層時在井壁附近產生的微小電壓差。這種聚焦設計大大提高了測量分辨率和信噪比。微弱的地層電壓信號經過低噪聲前置放大、濾波和模數轉換后，變?yōu)?a target="_blank">數字信號。整個電極陣列的快速掃描和數據采集由板上的控制邏輯（如FPGA）精確同步控制，確?？臻g位置的準確性。

2.主要應用

該電路獲取的密集、高分辨率地層微電阻率數據，經處理和成像后，主要用于生成井壁電阻率圖像。這些圖像能直觀、清晰地揭示：

地質結構：識別地層層面、層理、不整合面、褶皺、斷層等。

裂縫特征：識別天然裂縫和鉆井誘導裂縫的產狀（傾角、走向）、開度、密度和有效性。

孔隙結構：評估儲層非均質性（如孔洞、溶洞分布）、沉積構造（如交錯層理、生物擾動）和礫石分布。

地層產狀：確定地層真傾角和方位角。

薄層識別：有效劃分常規測井難以分辨的薄互層。
這些信息對于精確評價油氣儲層、優化完井方案（如射孔層位選擇、壓裂設計）、地質建模以及理解地下構造和沉積環境具有不可替代的關鍵作用，為油田勘探開發決策提供直接依據。

3.典型產品/廠家

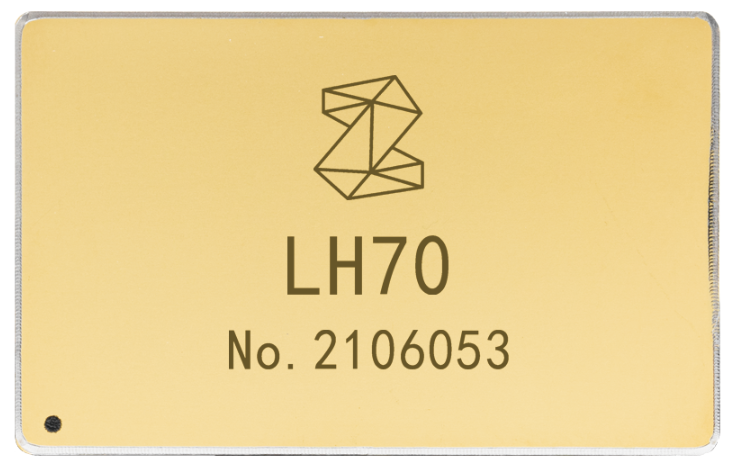

青島智騰LH157127 微電阻率掃描成像測井儀極板電路

青島智騰微電子有限公司自行研制了LH157127 微電阻率掃描成像測井儀極板電路系統。該電路是依據哈里伯頓 XRMI 微電阻率成像測井儀研制的專用電路，實現25路電扣信號的前端放大，濾波，數據轉換，編碼解碼等功能。具有體積小，結構緊湊，使用方便，可靠性高，性能優良等特點。可長期工作在-40℃～200℃的惡劣環境中。其ADC 精度為16Bit，通訊速率可達到8Mbps。

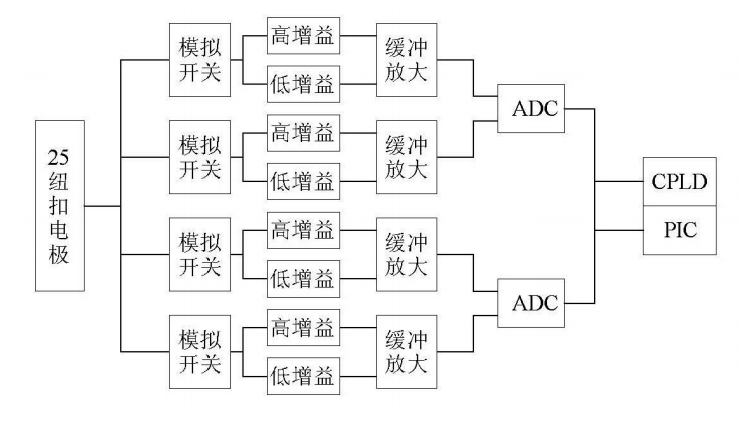

LH157127 微電阻率掃描成像測井儀極板電路功能框圖
