開源FPGA項目自發布以來，得到了眾多開發者的關注，涉及工業、通信、車載等多個行業的100+位工程師報名參與設計，并分為：硬件組、FPGA組、Linux組，其中硬件組率先開始啟動項目。經過和所有報名硬件組的工程師溝通，最終確定由ID號：閑云（肖工）擔任原理圖主導設計工程師，負責主板硬件設計；ID號：恒水一（郝工）擔任Layout主導設計工程師，負責主板Layout設計。

經過一周的設計，閑云（肖工）完成了第一版本原理圖，今晚20:00（7月16日）審核原理圖啦，誠邀大家一起加入！原理圖審核完成以后，我們將開始設計PCB！騰訊會議掃一掃加入我們哦！

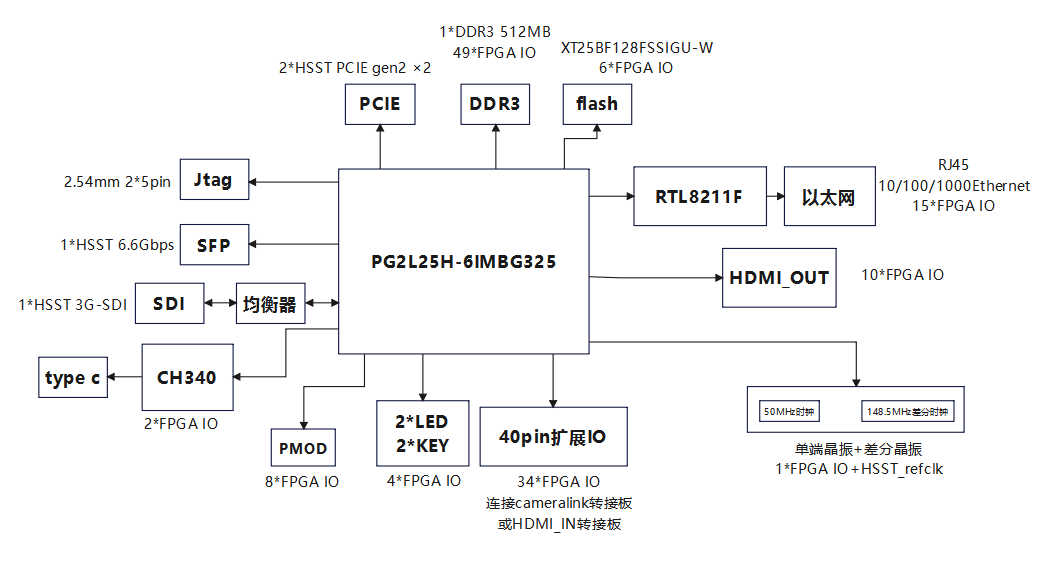

硬件框圖

* 7月6日，相關硬件人員進行了會議討論，最終確定硬件方案確定如下：

1. 電源：外部電源輸入采用電源適配器輸入，使用電源芯片為FPGA各電源管腳提供對應的電源，并為外設器件供電，電源方案采用矽力杰SQ20953和SQ28704；

2.晶振：單端晶振及HSST差分晶振；

3. DDR3：1顆4Gbit（512MB）的DDR3芯片，DDR3型號采用芯存XCCC256M16EP-EINAY；

4. Flash：采用XT25BF128FSSIGU-W用于存儲位流文件；

5.HDMI_OUT：FPGA差分管腳連接HDMI輸出接口；

6.UART：采用CH340實現USB轉uart；

7.SFP光口：1個SFP光纖接口，最高速率支持6.6Gbps

8.PCIE接口：PCIE gen2 x2；

9. 以太網：實現10/100/1000M Ethernet；

10.SDI接口：預留1路SDI接口，SDI均衡器采用LMH0344和LMH0302；

11.JTAG：預留jtag調試接口，標準2.54mm 2*5pin；

12.LED/按鍵：預留用戶按鍵及用戶LED（數量根據可用管腳數量調整）；

13.PMOD：預留1路PMOD接口（根據可用管腳數量調整）；

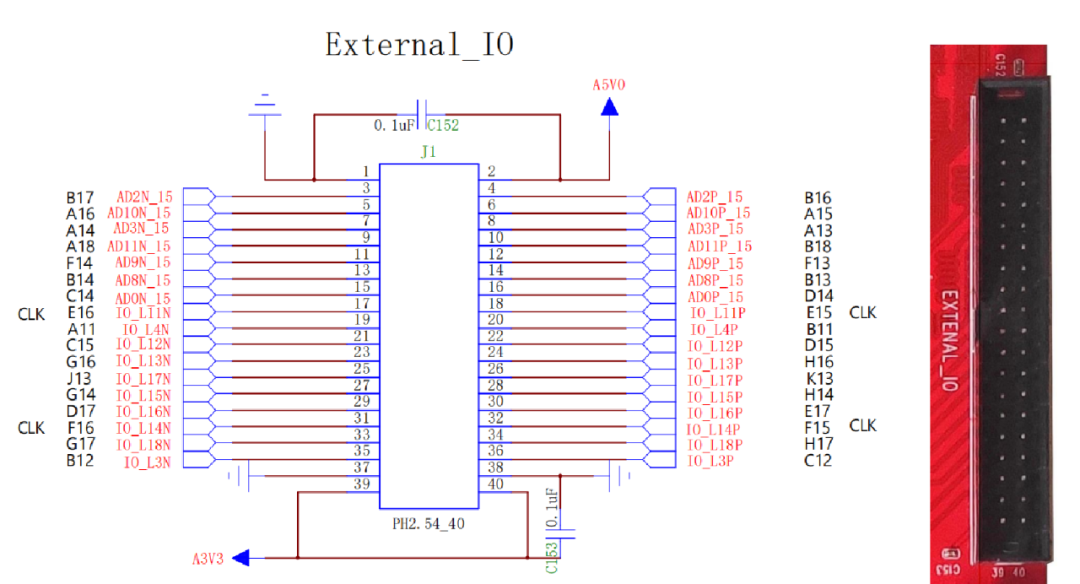

14.40pin擴展IO接口：擴展1路標準PMOD接口，并設計camera link（base）及HDMI_IN轉接板，2.54mm 40pin擴展IO接口線序定義參考如下：

* 注：40pin擴展IO選用FPGA差分IO，且在對應管腳序號支持兩對差分始終輸入至FPGA的全局時鐘管腳，使板卡接口適配更多擴展模塊。

硬件設計會議回放及參考資料

開源FPGA開發板硬件討論會議回放請?jiān)?span style="color:rgb(217,33,66);">B站搜UP主：小眼睛半導體觀看！or 如下鏈接：

【開源FPGA開發板活動硬件設計討論會（1）】 https://www.bilibili.com/video/BV1GPGpzAENa/?share_source=copy_web&vd_source=e8e422b1d803952d319bad4c486c7160

開源項目參考資料

鏈接: https://pan.baidu.com/s/1pLU8O65bGMeo24zKUUrtYg提取碼: rtd3

項目發起人

配套參考教材

由項目發起人Mill(米爾)和紫光同創原廠技術專家共同編寫的教材《國產FPGA權威開發指南》作為參考。該書不僅從宏觀市場角度分析整個FPGA市場及發展，并從硬件架構原理及軟件使用方法多個層面闡述FPGA開發的各個方面，并以紫光同創FPGA的器件特性作為分析案列，深入淺出講解FPGA技術及原理，并在第八章收錄了各個領域FPGA應用方案及具體問題解決方法。全書理論實踐相結合，具有極高的理論指導及實戰意義，可用于高校理論教學的工具書，亦可用于企業FPGA開發指導。
